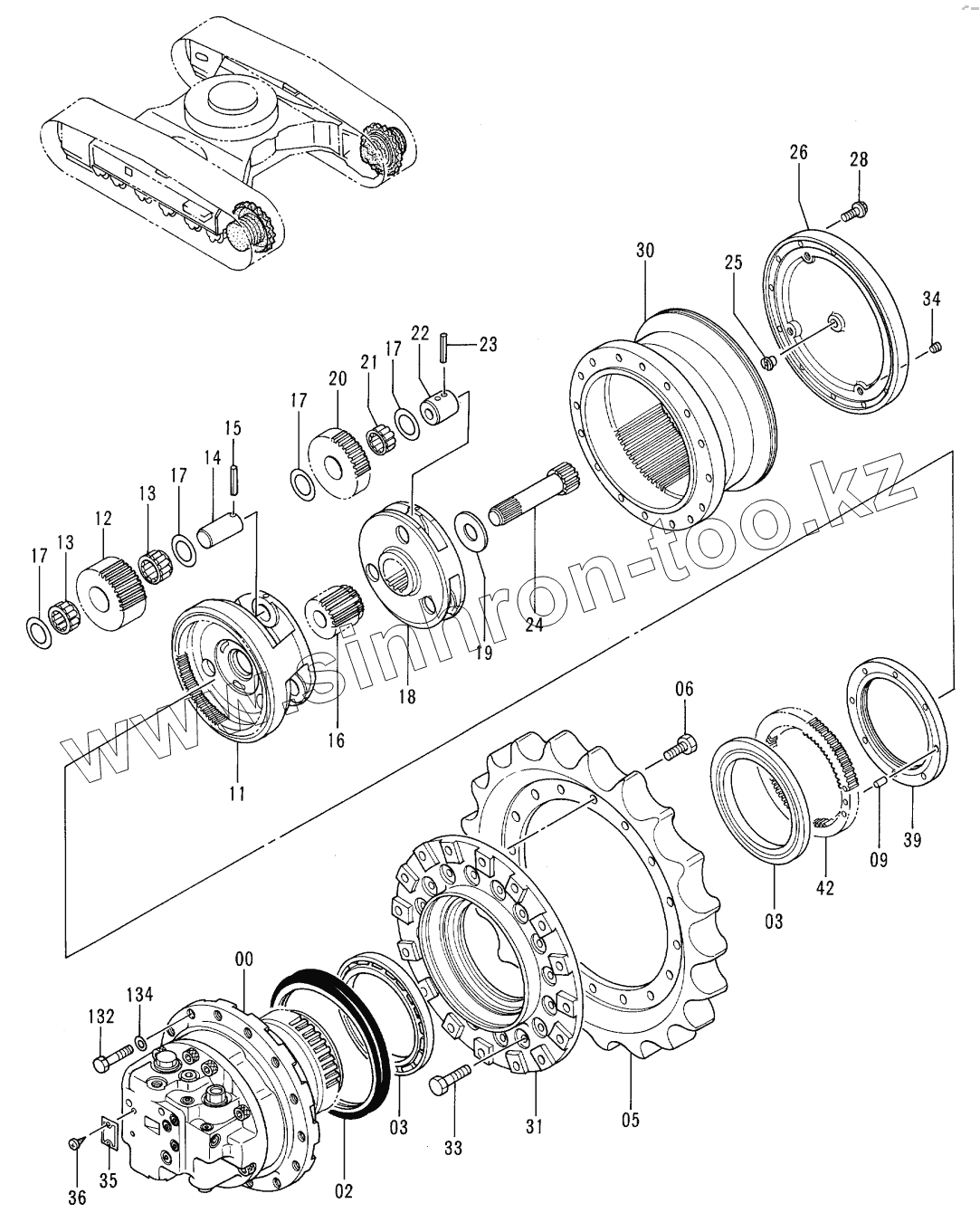

Каталог запасных частей к технике: Hitachi EX-100-3. TRAVEL DEVICE

Тип техники

Марка

Модель

Схема

9122946

9133168

9133168

2

3

3

5

6

9

11

12

13

13

14

15

16

16

16

17

17

17

17

18

19

20

21

22

23

24

25

26

28

30

31

33

34

35

36

39

42

132

134

Позиция на иллюстрации	Заводской номер детали		Название детали
9123357	9123357		TRAVEL DEVICE ASS'Y
9133210	9133210		TRAVEL DEVICE ASS'Y
9122946	9122946		MOTOR, OIL
9133168	9133168		MOTOR, OIL
2	4110369		SEAL, GROUP
3	4321887		BRG., ROL.
5	1010325		SPROCKET
6	J931640		BOLT
9	4148012		PIN, KNOCK
11	1013926		CARRIER
12	3043236		GEAR, PLANETARY
13	4115435		BRG., NEEDLE
14	4245966		PIN
15	4144020		PIN, SPRING
16	3043237		GEAR, SUN
16	3072878		GEAR, SUN
17	4192982		PLATE, THRUST
18	2028137		CARRIER
19	4252721		SPACER
20	3049946		GEAR, PLANETARY
21	4252658		BRG., NEEDLE
22	4178203		PIN
23	4192020		PIN, SPRING
24	2028798		SHAFT, PROP.
25	4258916		PIN, STOPPER
26	2028799		COVER
28	J011230		BOLT, SEMS
30	1016324		GEAR, RING
31	1016125		DRUM
33	J931660		BOLT
34	4245797		PLUG
35	3053559		NAME-PLATE
36	M492564		SCREW, DRIVE
39	3057124		NUT
42	3059034		HUB
132	4272305		BOLT
134	J222016		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
