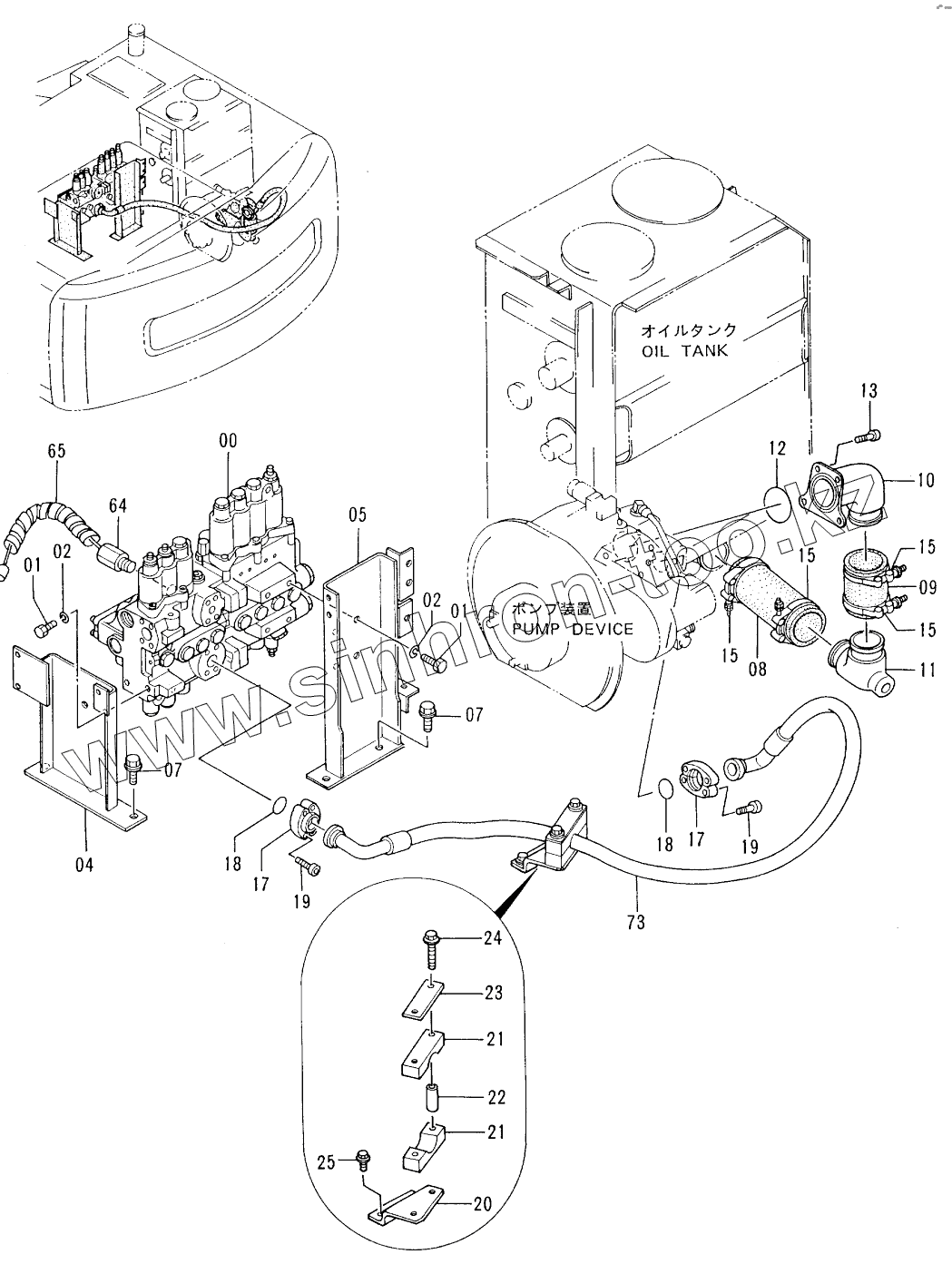

Каталог запасных частей к технике: Hitachi EX-100-3. OIL COOLER PIPINGS (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4339736
1
1
2
2
4
5
7
7
8
8
8
8
8
9
9
9
9
9
10
10
10
11
11
11
12
13
15
15
15
15
15
15
17
17
18
18
19
19
20
21
21
22
23
23
23
24
25
64
65
73
Позиция на иллюстрации Заводской номер детали Название детали
4339736 4339736 VALVE, CONTROL
1 J901430 BOLT
2 A590914 WASHER, SPRING
4 8049301 BRACKET
5 7023700 BRACKET
7 J021240 BOLT, SEMS
8 4276921 HOSE, RUBBER
8 4276921 HOSE, RUBBER
8 4348418 HOSE, RUBBER
9 4276922 HOSE, RUBBER
9 4276922 HOSE, RUBBER
9 4348419 HOSE, RUBBER
10 3066335 PIPE, SUCTION
10 3073277 PIPE, SUCTION
11 3057503 PIPE, SUCTION
11 3073276 PIPE, SUCTION
12 A811075 O-RING
13 M341232 BOLT, SOCKET
15 4263765 CLAMP, HOSE
15 4282483 CLAMP, HOSE
17 4085560 FLANGE
18 966993 O-RING
19 M341245 BOLT, SOCKET
20 8059308 BRACKET
21 4266480 CLAMP
22 4266482 SPACER
23 4195494 PLATE
23 4336504 PLATE
24 J011080 BOLT, SEMS
25 J011025 BOLT, SEMS
64 9101532 SENSOR, DP
65 4276481 PROTECTOR
73 4323031 HOSE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
