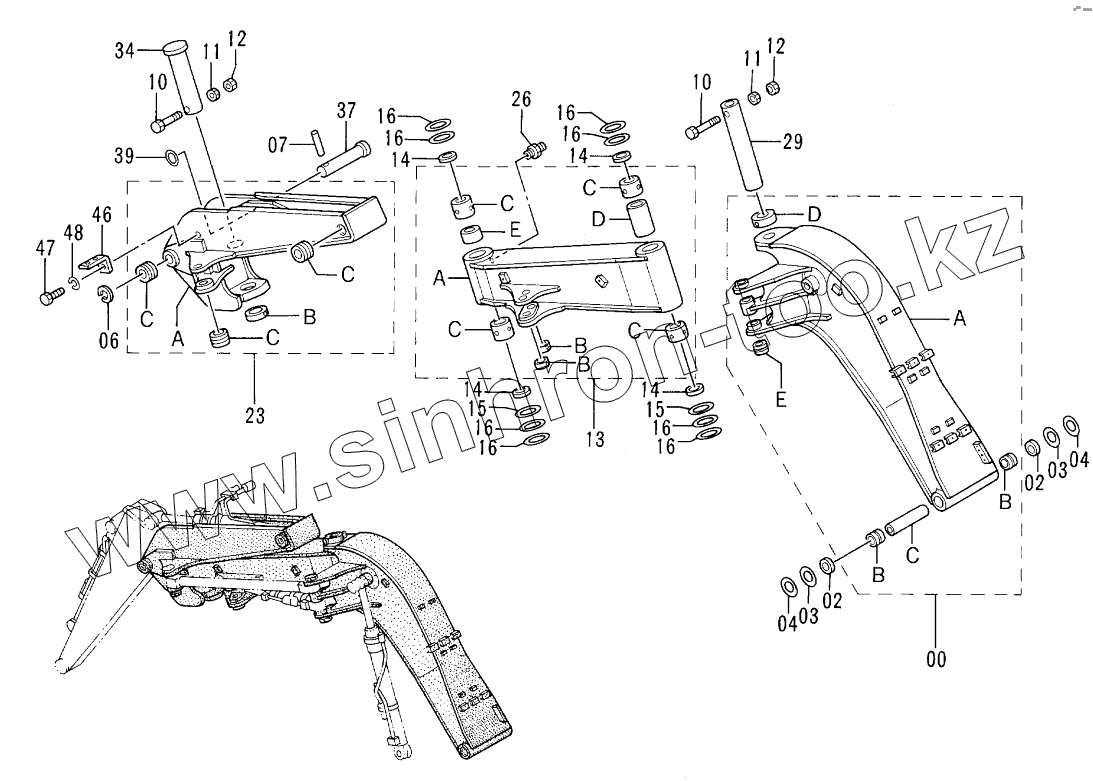

Каталог запасных частей к технике: Hitachi EX-100-3. OFFSET BOOM (1)
9107887
00A
00B
00B
00C
00D
00E
2
2
3
3
4
4
6
7
10
10
11
11
12
12
13
13A
13B
13B
13C
13C
13C
13C
13D
13E
14
14
14
14
15
15
16
16
16
16
16
16
16
16
23
23A
23B
23C
23C
23C
26
29
34
37
39
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9107887 | 9107887 | BOOM, LOWER ASSY | |
| 00A | 5003442 | BOOM, LOWER | |
| 00B | 3051399 | BUSHING | |
| 00C | 4252337 | SPACER | |
| 00D | 4178803 | STOPPER | |
| 00E | 4197033 | STOPPER | |
| 2 | 4084578 | SEAL, DUST | |
| 3 | 4252331 | SHIM 1.0 | |
| 4 | 4252332 | SHIM 2.0 | |
| 6 | 4065688 | RING | |
| 7 | 4065689 | PIN | |
| 10 | J932416 | BOLT | |
| 11 | J951024 | NUT | |
| 12 | M660024 | NUT, U | |
| 13 | 9107888 | BOOM, UPPER ASSY | |
| 13A | 6012307 | BOOM, UPPER | |
| 13B | 4200585 | STOPPER | |
| 13C | 4178906 | BUSHING | |
| 13D | 4202362 | PIPE | |
| 13E | 4202439 | PIPE | |
| 14 | 4178802 | SEAL, DUST | |
| 15 | 4178907 | SPACER 1.2 | |
| 16 | 4146960 | SPACER 1.0 | |
| 23 | 9107889 | STAY, CYL. ASSY | |
| 23A | 6012308 | STAY, CYL. | |
| 23B | 4178803 | STOPPER | |
| 23C | 4197033 | STOPPER | |
| 26 | J75581 | FITTING, GREASE | |
| 29 | 3033355 | PIN | |
| 34 | 3041066 | PIN | |
| 37 | 3037076 | PIN | |
| 39 | 4075359 | WASHER 1.0 | |
| 46 | 4224631 | BRACKET | |
| 47 | J901425 | BOLT | |
| 48 | A590914 | WASHER, SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
