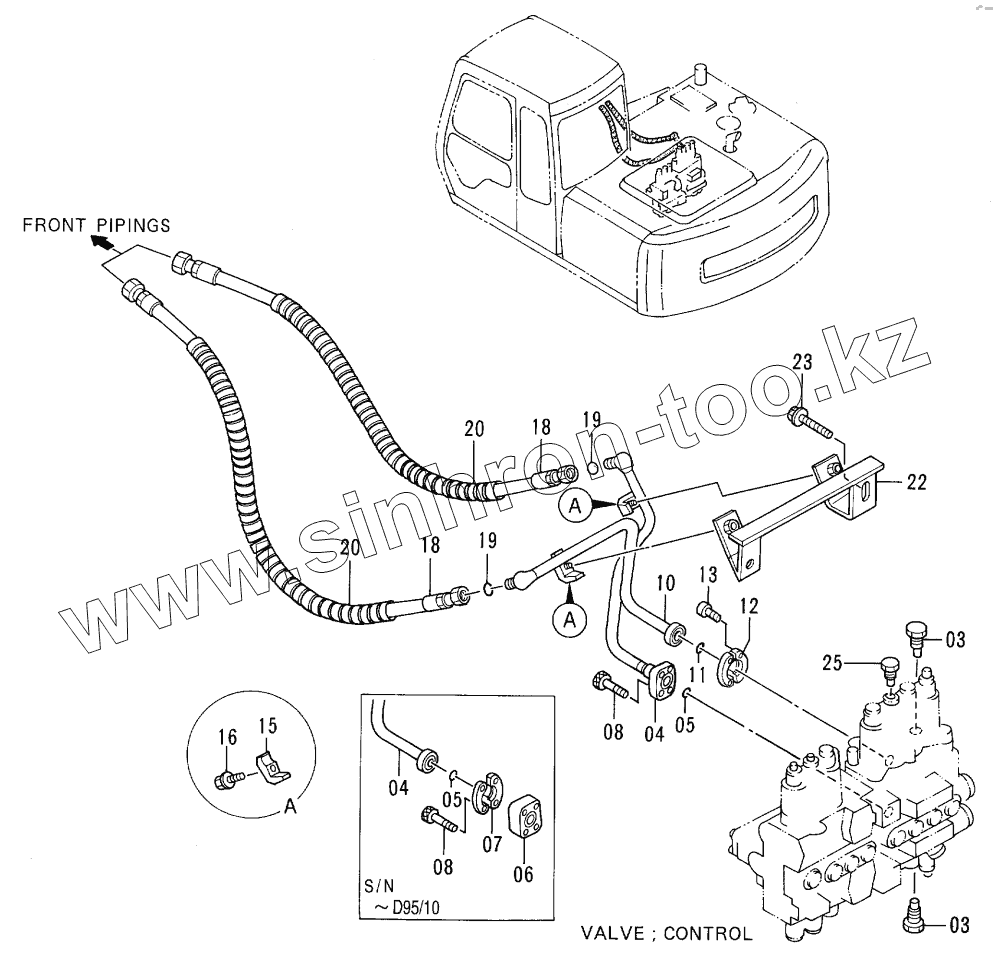

Каталог запасных частей к технике: Hitachi EX-100-3. MAIN PIPINGS <OFFSET BOOM>

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
3
4
4
4
4
4
4
4
4
5
5
6
6
6
7
8
8
8
8
8
8
10
11
12
13
15
16
18
18
19
19
20
20
22
23
25
Позиция на иллюстрации Заводской номер детали Название детали
3 412207 VALVE
4 8053637 PIPE
4 8061394 PIPE
4 8061394 PIPE
4 8063904 PIPE
5 971489 O-RING
6 4288139 PLATE
6 4343541 PLATE
7 986910 FLANGE, SPLIT
8 M341032 BOLT, SOCKET
8 M341056 BOLT, SOCKET
8 M341075 BOLT, SOCKET
10 8053638 PIPE
11 971489 O-RING
12 986910 FLANGE, SPLIT
13 M341030 BOLT, SOCKET
15 4190125 CLAMP, PIPE
16 J011255 BOLT, SEMS
18 4250056 HOSE
19 4138938 O-RING
20 4044420 PROTECTOR
22 8054346 BRACKET
23 J021270 BOLT
25 4300246 PLUG
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
