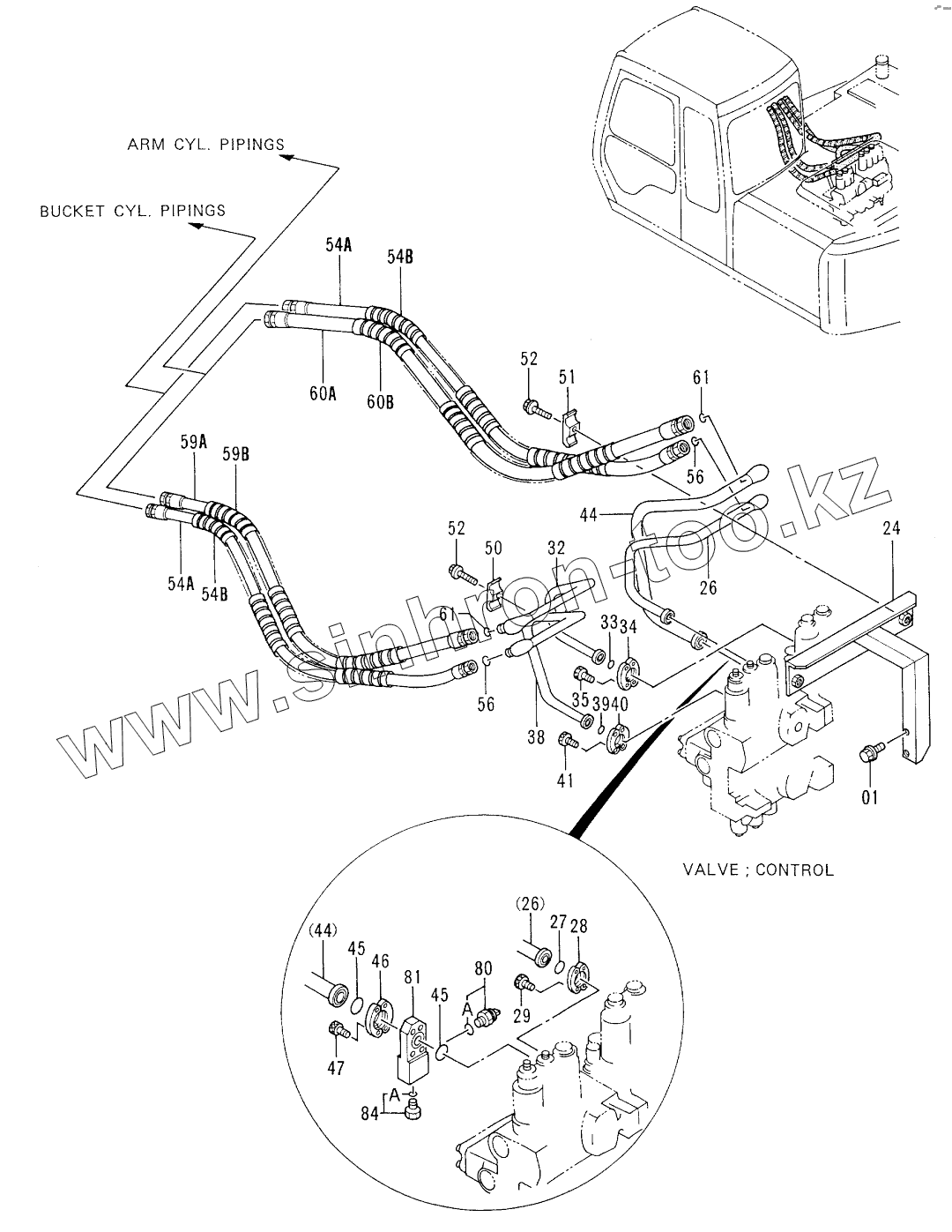

Каталог запасных частей к технике: Hitachi EX-100-3. MAIN PIPINGS (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
24
26
26
27
28
29
32
33
34
35
38
39
40
41
44
44
45
45
46
47
50
51
52
52
54A
54A
54B
54B
56
56
59A
59B
60A
60B
61
61
80
80A
81
84
84A
Позиция на иллюстрации Заводской номер детали Название детали
1 J021030 BOLT, SEMS
24 8049612 SUPPORT
26 8047353 PIPE
27 4510167 O-RING
28 4510173 FLANGE, SPLIT
29 M340825 BOLT, SOCKET
32 8047351 PIPE
33 4510167 O-RING
34 4510173 FLANGE, SPLIT
35 M340825 BOLT, SOCKET
38 8047352 PIPE
39 4510167 O-RING
40 4510173 FLANGE, SPLIT
41 M340825 BOLT, SOCKET
44 8059501 PIPE
45 971489 O-RING
46 986910 FLANGE, SPLIT
47 M341050 BOLT, SOCKET
50 4189858 СLАМР, РIРЕ
51 4141806 CLAMP, PIPE
52 J011255 BOLT, SEMS
54A 4285804 HOSE
54B 4044420 PROTECTOR
56 4138938 O-RING
59A 4271813 HOSE
59B 4044420 PROTECTOR
60A 4265833 HOSE
60B 4044420 PROTECTOR
61 4187308 O-RING
80 4339754 SENSOR, PRES.
80A 4150302 O-RING
81 3067665 FLANGE
84 4093624 PLUG
84A 957366 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
