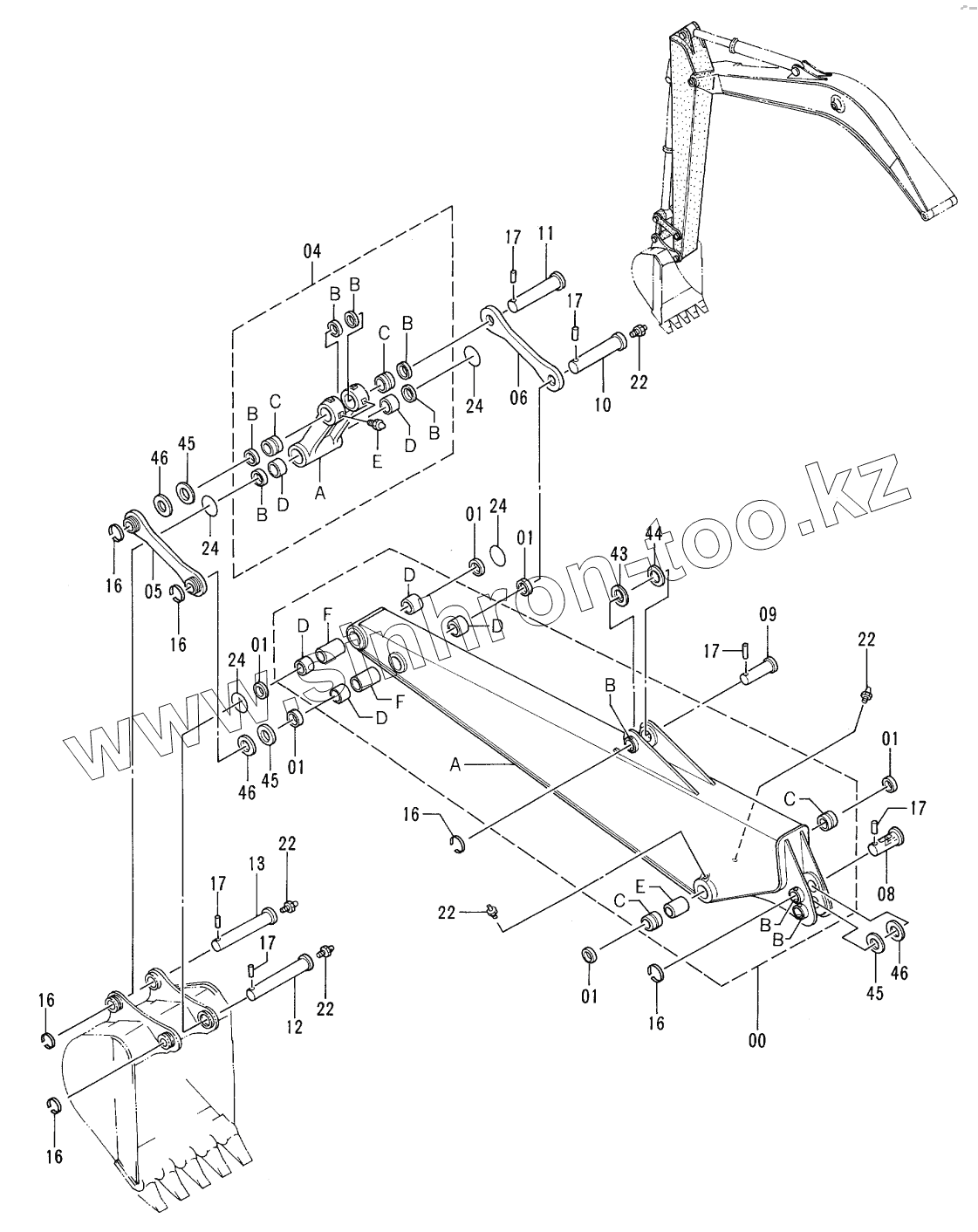

Каталог запасных частей к технике: Hitachi EX-100-3. LONG ARM (2.81M)
7024218
00A
00B
00B
00B
00C
00C
00D
00D
00D
00D
00E
00F
00F
1
1
1
1
1
1
4
04A
04B
04B
04B
04B
04B
04B
04C
04C
04D
04D
04E
5
6
8
9
10
11
12
13
16
16
16
16
16
16
17
17
17
17
17
17
22
22
22
22
22
24
24
24
24
43
44
45
45
45
46
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7024218 | 7024218 | ARM, LONG ASSY | |
| 00A | 6011720 | ARM, LONG | |
| 00B | 4197033 | STOPPER | |
| 00C | 4188796 | BUSHING | |
| 00D | 4196558 | BUSHING | |
| 00E | 4252333 | PIPE | |
| 00F | 4124575 | PIPE | |
| 1 | 4065687 | SEAL, DUST | |
| 4 | 8050179 | LINK ASSY | |
| 04A | 1016240 | LINK | |
| 04B | 4065687 | SEAL, DUST | |
| 04C | 4188796 | BUSHING | |
| 04D | 4196558 | BUSHING | |
| 04E | J75481 | FITTING, GREASE | |
| 5 | 9735190 | LINK | |
| 6 | 4257933 | LINK | |
| 8 | 3051523 | PIN | |
| 9 | 3037078 | PIN | |
| 10 | 3037079 | PIN | |
| 11 | 3037082 | PIN | |
| 12 | 3037080 | PIN | |
| 13 | 3037081 | PIN | |
| 16 | 4065688 | RING | |
| 17 | 4065689 | PIN | |
| 22 | J75481 | FITTING, GREASE | |
| 24 | 4276696 | O-RING | |
| 43 | 4179807 | WASHER 1.0 | |
| 44 | 4284139 | SHIM 2.0 | |
| 45 | 4075357 | WASHER 1.0 | |
| 46 | 4075358 | WASHER 2.0 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
