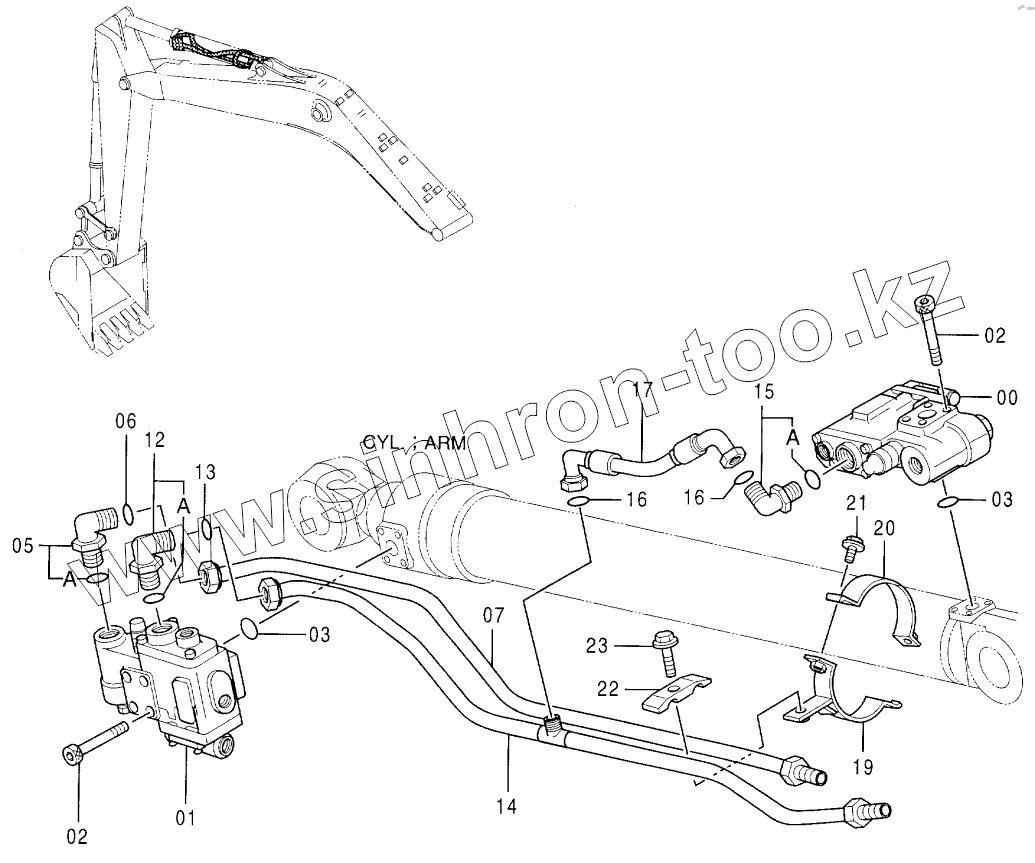

Каталог запасных частей к технике: Hitachi EX-100-3. HOSE RUPTURE VALVE PIPINGS (ARM) 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
00
01
02
02
03
03
05
05А
06
07
12
12А
13
14
15
15А
16
16
17
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
00 4311301 VALVE, HOLDING
01 4311302 VALVE, HOLDING
02 М341001 BOLT, SOCKET
03 А811030 O-RING
05 4198799 ELBOW
05А 4506429 O-RING
06 4187328 O-RING
07 8055891 PIPE
12 4198799 ELBOW
12А 4506429 O-RING
13 4187328 O-RING
14 7028958 PIPE
15 4202113 ELBOW, S
15А 4506429 O-RING
16 4187308 O-RING
17 4332952 HOSE
19 8053740 CLAMP
20 9739016 CLAMP
21 J011035 BOLT, SEMS
22 4189859 CLAMP, PIPE
23 J011265 BOLT, SEMS
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
