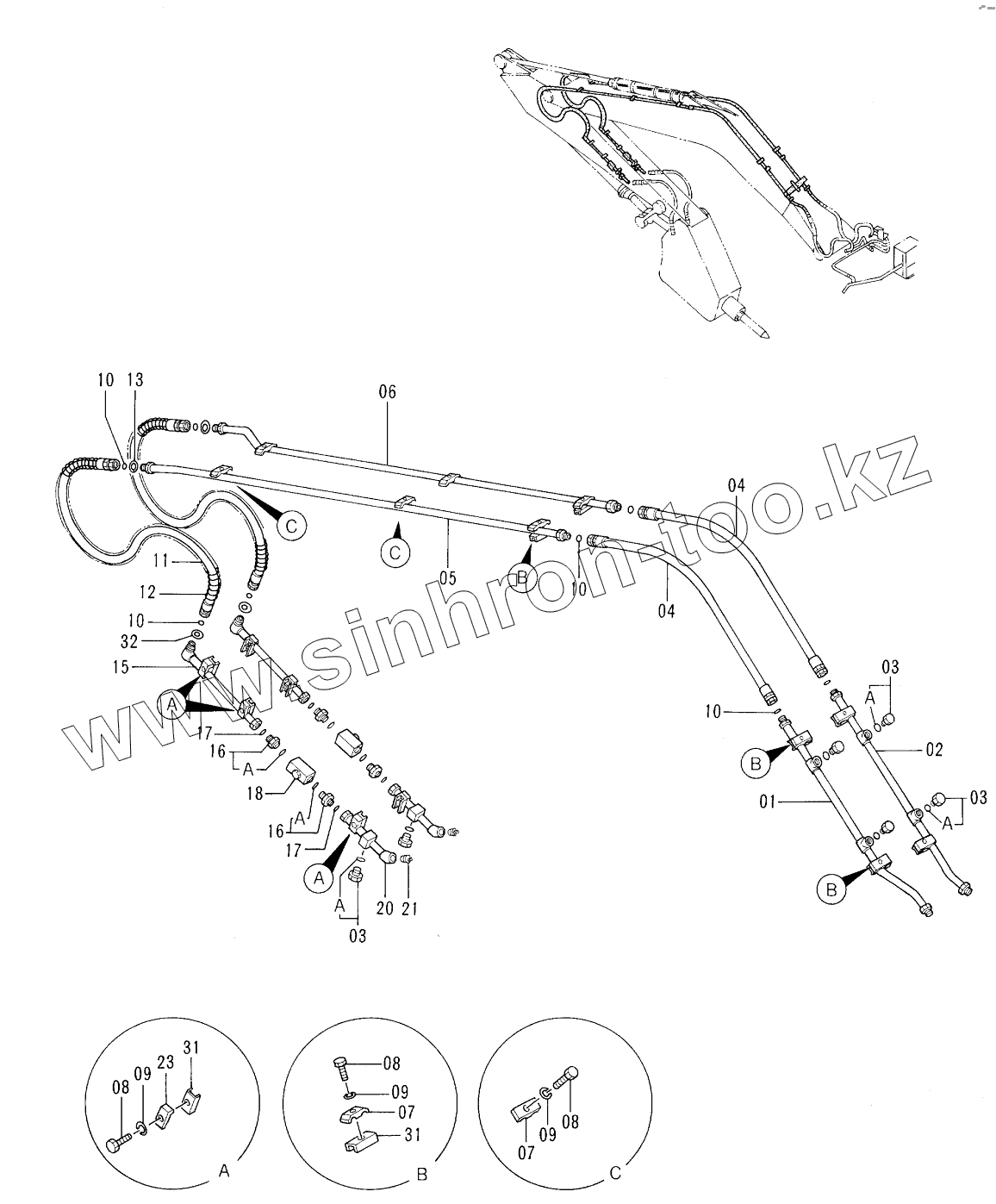

Каталог запасных частей к технике: Hitachi EX-100-3. FRONT PIPINGS FOR BREAKER & CRUSHER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
01
02
03
03
03
03А
03А
03А
04
04
05
06
07
07
08
08
08
09
09
09
10
10
10
10
11
11
11
11
11
12
12
12
12
12
13
15
15
15
15
15
15
16
16
16А
16А
17
17
18
20
21
23
31
31
32
Позиция на иллюстрации Заводской номер детали Название детали
01 8053170 PIPE
02 8053171 PIPE
03 4174542 PLUG
03А 4506424 O-RING
04 4259445 HOSE
05 8053172 PIPE
06 8053173 PIPE
07 4141806 CLAMP, PIPE
08 J901260 BOLT
09 А590912 WASHER, SPRING
10 4187308 O-RING
11 4250889 HOSE
11 4250889 HOSE
11 4296622 HOSE
12 4053610 PROTECTOR
12 4053610 PROTECTOR
12 4054448 PROTECTOR
13 4203220 WASHER
15 9738562 PIPE
15 9739045 PIPE
15 9738562 PIPE
16 4189535 ADAPTER, S
16А 4506429 O-RING
17 4187328 O-RING
18 4287720 VALVE, STOP
20 9738509 PIPE
21 94-2025 PLUG
23 4190126 CLAMP, PIPE
31 9738393 SEAT, SCREW
32 4203220 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
