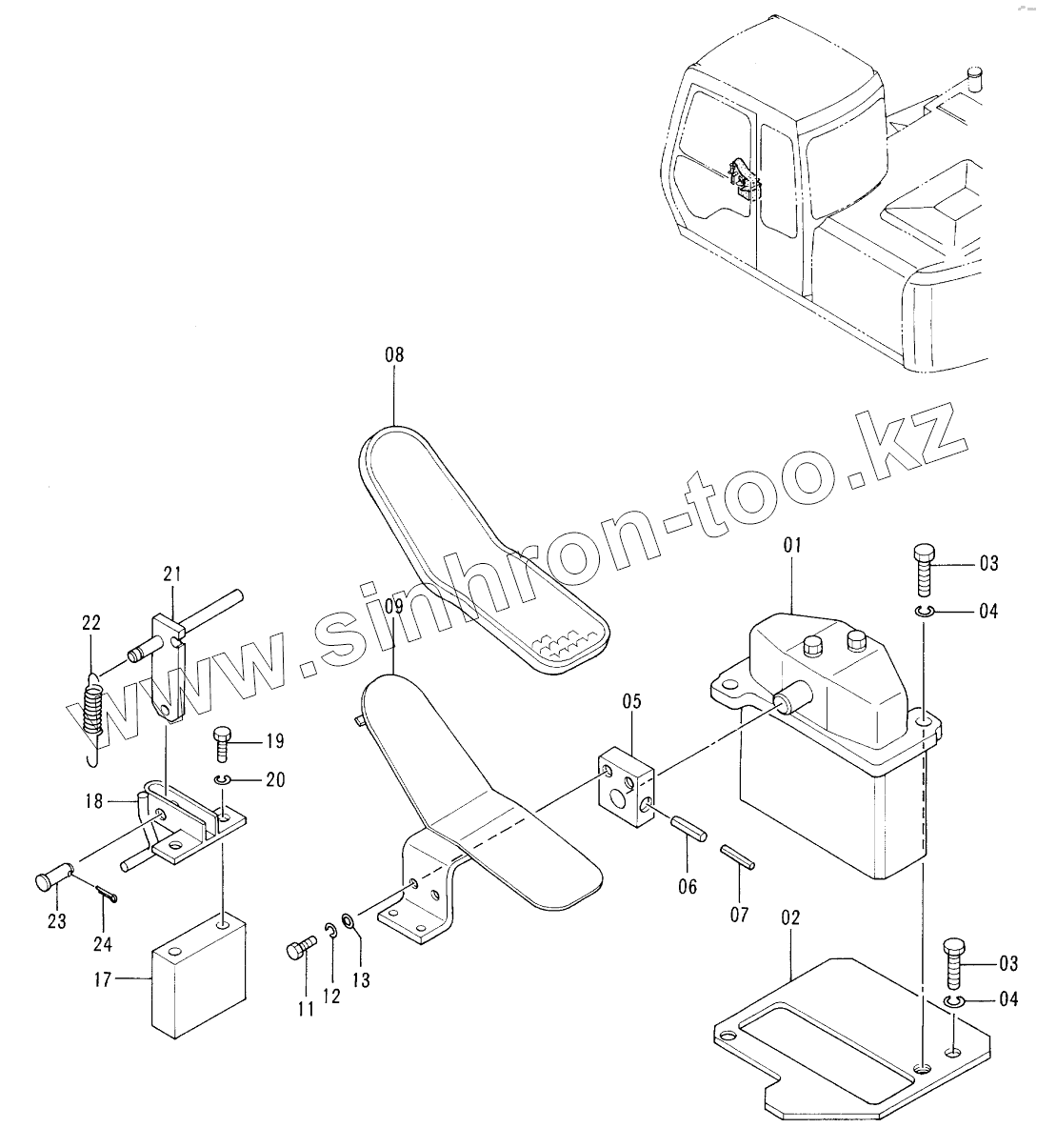

Каталог запасных частей к технике: Hitachi EX-100-3. CONTROL PEDAL <OFFSET BOOM>

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
3
4
4
5
6
7
8
9
11
12
13
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 9072923 VALVE, PILOT
1 9074843 VALVE, PILOT
2 9742905 PLATE
3 J901035 BOLT
4 A590910 WASHER, SPRING
5 4211166 BRACKET
6 4205317 PIN, SPRING
7 4205318 PIN, SPRING
8 4283758 COVER
9 8052014 PEDAL
11 J901025 BOLT
12 A590910 WASHER, SPRING
13 A590110 WASHER, PLANE
17 4282232 SPACER
18 8034081 BRACKET
19 J901000 BOLT
20 A590910 WASHER, SPRING
21 9729325 BRACKET
22 4149125 SPRING
23 A741026 PIN
24 A763016 PIN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
