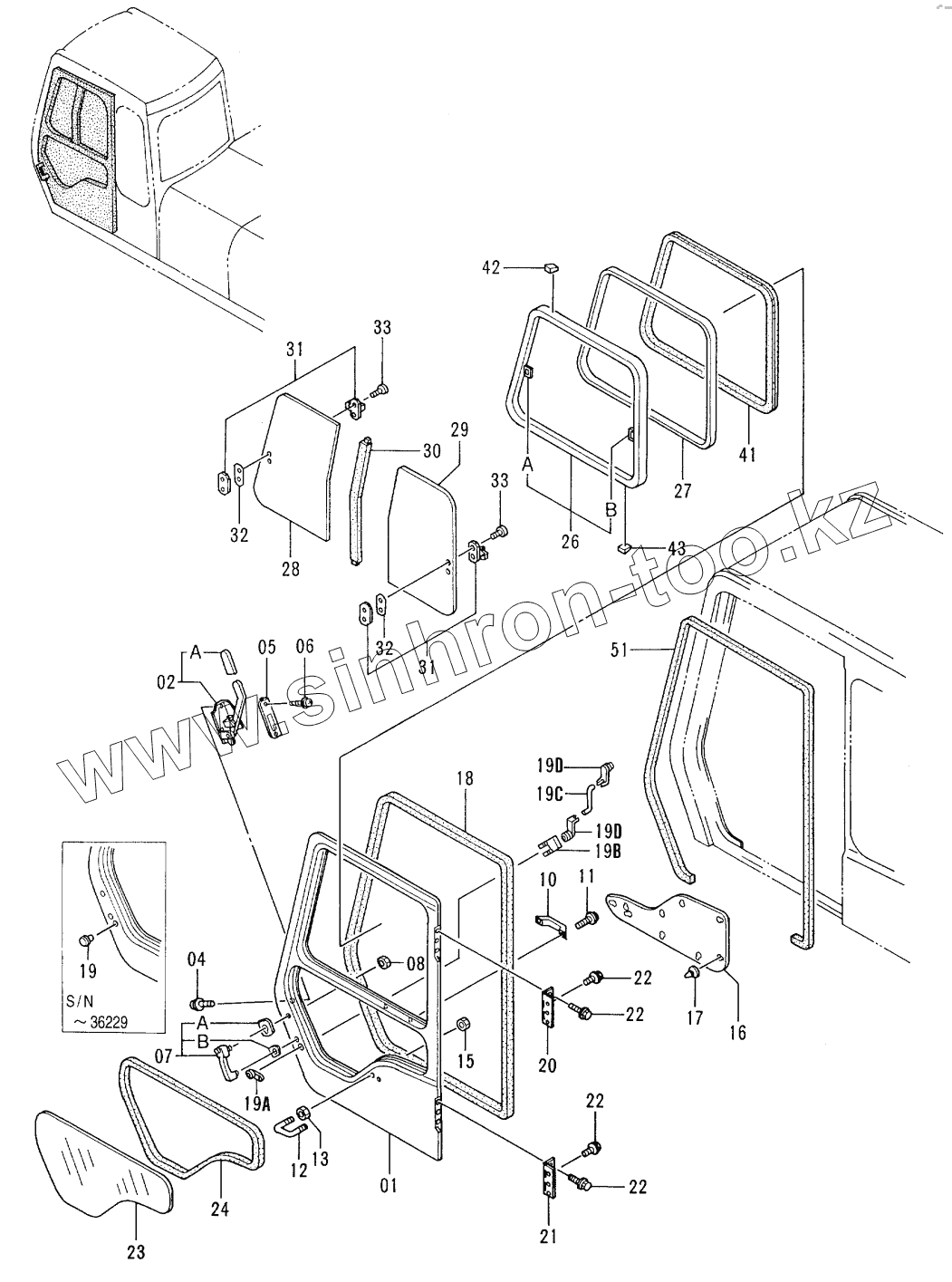

Каталог запасных частей к технике: Hitachi EX-100-3. CAB (5)
1
1
1
2
02A
4
5
6
7
07A
07B
8
10
11
12
12
12
13
15
16
16
16
17
18
19
19A
19B
19C
19D
19D
20
21
22
22
22
22
23
24
26
26A
26B
27
28
29
30
31
31
32
32
33
33
41
42
43
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4341203 | DOOR | |
| 1 | 4341204 | DOOR | |
| 4341201 | 4341201 | CAB DOOR ASS'Y | |
| 4341202 | 4341202 | CAB DOOR ASS'Y | |
| 2 | 4295576 | LOCK | |
| 02A | 4295577 | COVER | |
| 4 | 4320168 | BOLT, SEMS | |
| 5 | 4295585 | COVER | |
| 6 | J460516 | SCREW SEMS | |
| 7 | 4295581 | HANDLE, OUTER | |
| 07A | 4323455 | PACKING, NYLON | |
| 07B | 4323456 | PACKING, NYLON | |
| 8 | 4321892 | NUT | |
| 10 | 4204579 | HANDLE | |
| 11 | J460616 | SCREW, SEMS | |
| 12 | 4295586 | BOLT, U | |
| 12 | 4304829 | BOLT, U | |
| 13 | 4295662 | NUT | |
| 15 | 4295662 | NUT | |
| 16 | 4320169 | TRIM, PAD | |
| 16 | 4372272 | TRIM, PAD | |
| 17 | 4320147 | CLIP | |
| 18 | 4295587 | WEATHER-STRIP | |
| 19 | 4295588 | LOCK | |
| 19A | 4362135 | LOCK, DOOR | |
| 19B | 4328638 | CLIP | |
| 19C | 4362997 | LINK | |
| 19D | 4328639 | HOLDER | |
| 20 | 4295589 | HINGE, DOOR | |
| 21 | 4295590 | HINGE, DOOR | |
| 22 | 4295578 | BOLT, SEMS | |
| 23 | 4289512 | GLASS | |
| 24 | 4289513 | RUBBER, Z | |
| 26 | 4295591 | SASH | |
| 4289514 | 4289514 | SASH, DOOR ASSY | |
| 26A | 4295592 | CATCH | |
| 26B | 4147893 | CATCH | |
| 27 | 4295606 | GLASS-RUN | |
| 28 | 4289516 | GLASS | |
| 29 | 4289515 | GLASS | |
| 30 | 4295609 | RUBBER | |
| 31 | 4295610 | LOCK | |
| 32 | 4295611 | SPACER | |
| 33 | 4219753 | SCREW | |
| 41 | 4295612 | RUBBER | |
| 42 | 4204567 | SPACER | |
| 43 | 4147896 | SPACER | |
| 51 | 4295613 | RUBBER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
