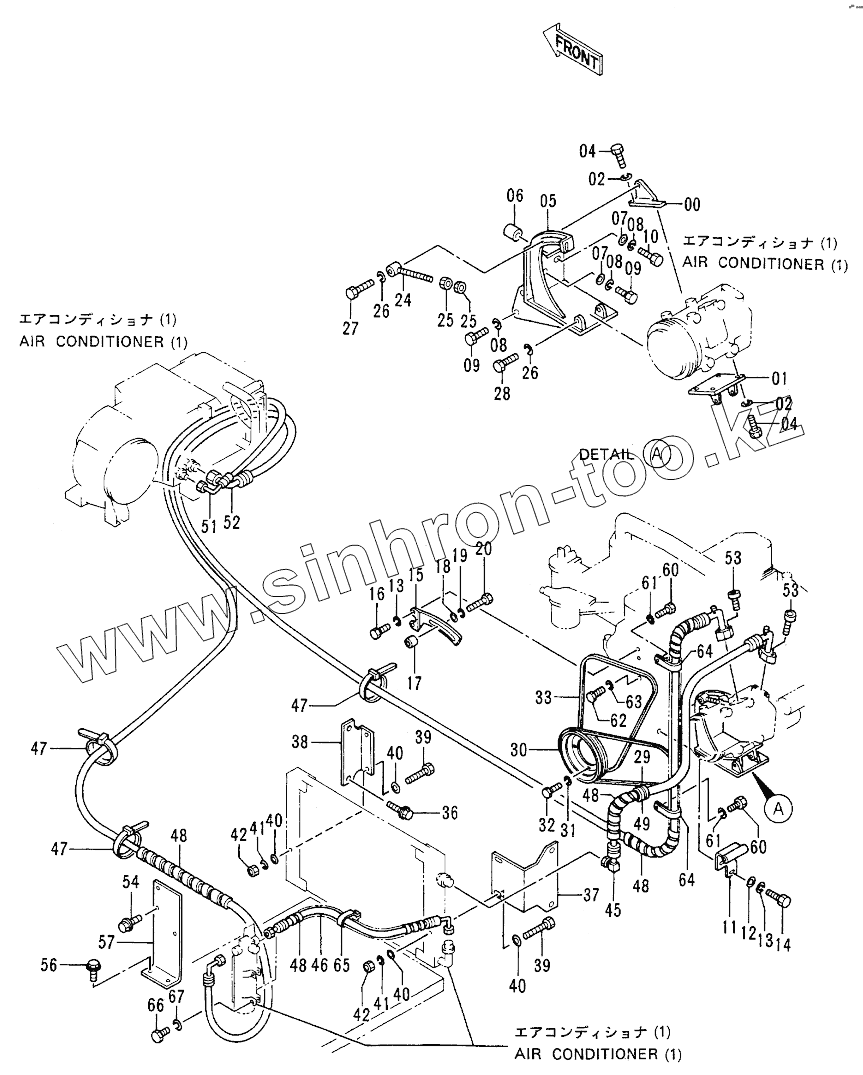

Каталог запасных частей к технике: Hitachi EX-100-2. AIR CONDITIONER (2)

Тип техники

Марка

Модель

Схема

3052440

1

2

2

4

4

5

6

7

7

8

8

8

9

9

10

11

12

13

13

14

15

16

17

18

19

20

24

25

25

26

26

27

28

29

30

31

32

33

36

37

38

39

39

40

40

40

40

41

41

42

42

45

46

47

47

47

48

48

48

48

49

51

52

53

53

54

56

57

60

60

61

61

62

63

64

64

65

66

67

Позиция на иллюстрации	Заводской номер детали		Название детали
3052440	3052440		BRACKET
1	8046983		BRACKET
2	А590910		WASHER, SPRING
4	J901022		BOLT
5	7023428		BRACKET
6	4193742		SPACER
7	А590110		WASHER, PLANE
8	А590910		WASHER, SPRING
9	М111025		BOLT
10	М111056		BOLT
11	9736631		BRACKET
12	А590110		WASHER, PLANE
13	А590910		WASHER, SPRING
14	М111028		BOLT
15	3055382		BRACKET
16	М111030		BOLT
17	4193743		SPACER
18	4225974		WASHER, PLANE
19	А590908		WASHER, SPRING
20	J900845		BOLT
24	9716251		BOLT
25	J952010		NUT
26	А590908		WASHER, SPRING
27	J900840		BOLT
28	J900825		BOLT
29	4262734		BELT, V
30	4193744		PULLEY
31	А590908		WASHER, SPRING
32	J900816		BOLT
33	4285670		BELT, V
36	J021025		BOLT, SEMS
37	4266487		BRACKET
38	4266486		BRACKET
39	J900640		BOLT
40	А590106		WASHER, PLANE
41	А590906		WASHER, SPRING
42	М500605		NUT
45	4285957		HOSE, COOLER
46	4285958		HOSE, COOLER
47	4055312		CLIP, BAND
48	4044420		PROTECTOR
49	94-2811		BUSHING, RUBBER
51	4269776		HOSE, COOLER
52	4285959		HOSE, COOLER
53	М340830		BOLT, SOCKET
54	J010825		BOLT, SEMS
56	J021030		BOLT, SEMS
57	9736271		PLATE
60	J900820		BOLT
61	А590908		WASHER, SPRING
62	М161036		BOLT
63	А590910		WASHER, SPRING
64	4190264		CLIP
65	929968		CLIP, WD.
66	J900616		BOLT
67	А590906		WASHER, SPRING
