Каталог запасных частей к технике: Hidromek HMK 62SS. INSIDE PLATED, LEFT (C00001 - C00024)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5A
5B
6A
6B
7A
7B
8A
8B
9
10
11

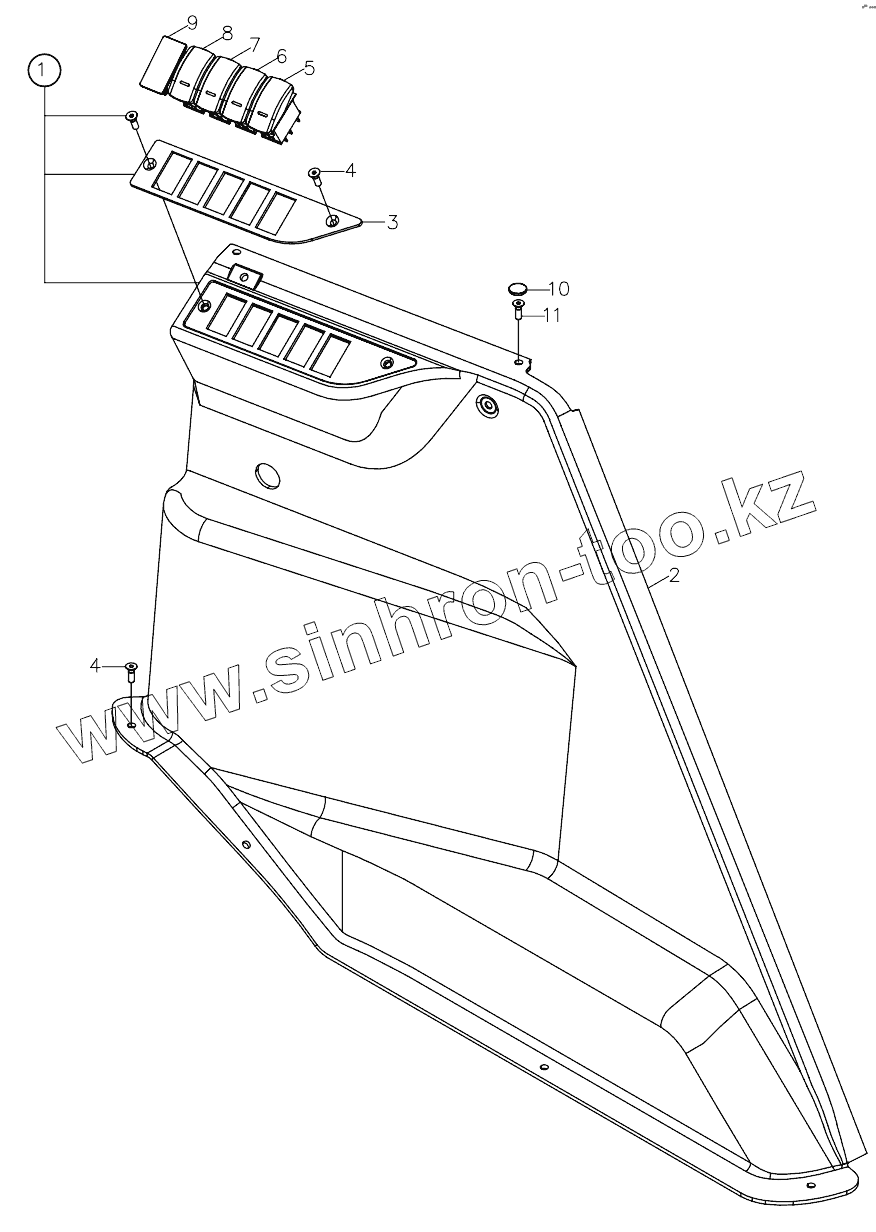

Позиция на иллюстрации Заводской номер детали Название детали
1 M116102900 INSIDE PLATED, LEFT
2 M116101600 INSIDE PLATED, BODY LEFT
3 M116101700 INSIDE PLATED, SWITCH PLATE LEFT
4 N04/9602042 Bolt
5A 520/30620 BUTTON, JOYSTICK DRIVE
5B 520/20000 Switch, Beacon
6A 520/31060 Button, hydraulic clamp
6B 520/20000 Switch, Beacon
7A 520/31320 BUTTON, LEFT STABILISER
7B 520/21120 SWITCH, LEFT STABILISER
8A 520/31310 BUTTON, RIGHT STABILISER
8B 520/21120 SWITCH, RIGHT
9 520/36000 Cover
10 F99/15090 Cover
11 N04/9602042 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
