Каталог запасных частей к технике: Hidromek HMK 300LC. TRACK CHAIN ASSEMBLY

Тип техники

Марка

Модель

Схема

H259037015

1

2

3

4

5

6

6

7

8

9

9

10

10

11

12

13

14

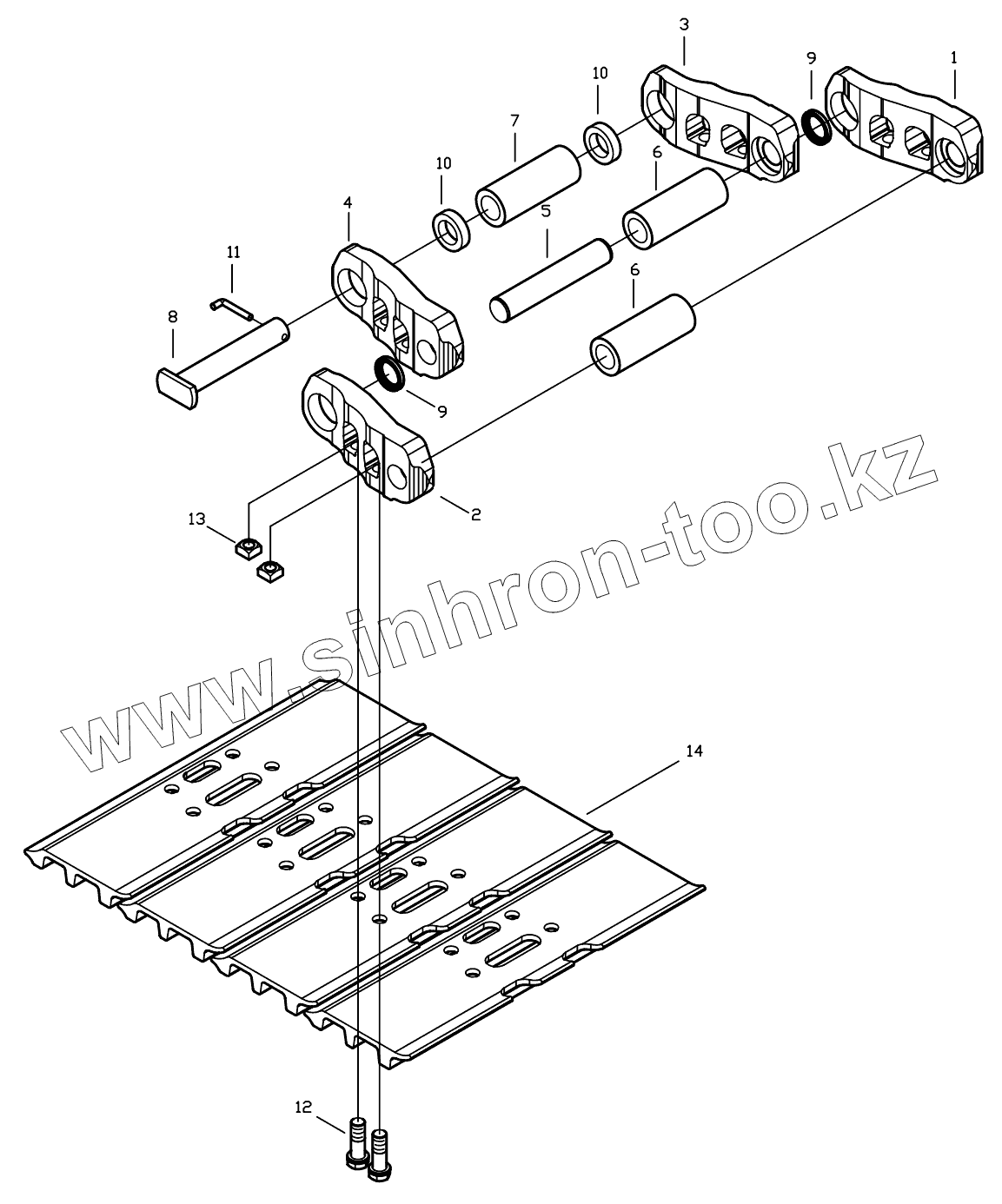

Позиция на иллюстрации	Заводской номер детали		Название детали
H254200100	H254200100		Track Ass'y
H259037015	H259037015		Link Ass'y, Without Shoes
1	H259037001		Track Link, RH
2	H259037002		Track Link, LH
3	H259037003		Trk. Link, Master, RH
4	H259037004		Trk. Link, Master, LH
5	H259037005		Track Pin, Regular
6	H259037006		Track Bushing
7	H259037007		Track Bush., Master
8	H259037008		Track Pin, Master
9	H259037009		Dust Seal
10	H259037010		Spacer
11	H259037011		Clamping Pin
12	H259037012		Bolt
13	H259037013		Nut
14	H259037014		Track Shoe

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
