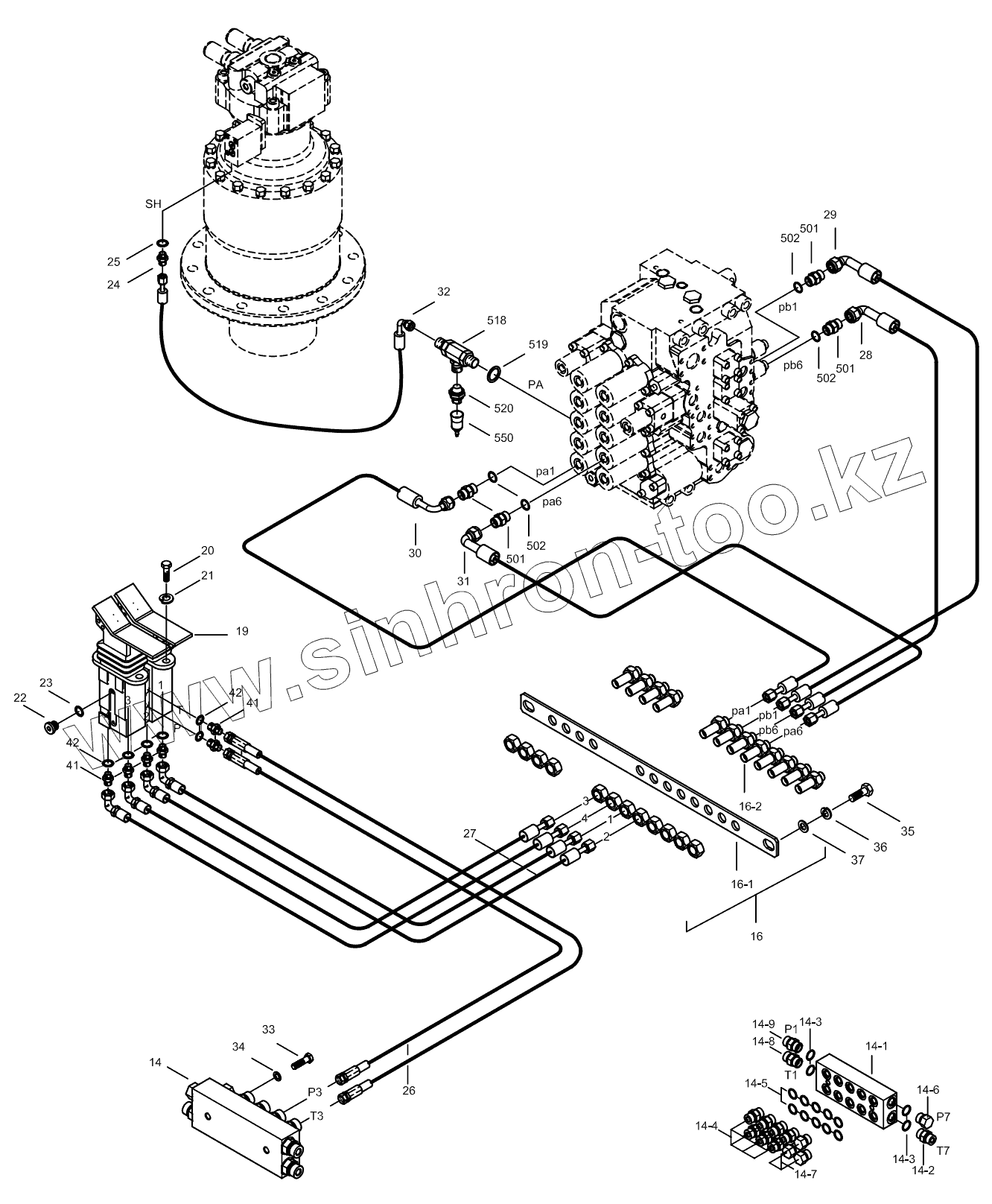

Каталог запасных частей к технике: Hidromek HMK 300LC. PILOT PIPING MOUNTING 1 (2/2)
14
14_1
14_2
14_3
14_3
14_4
14_5
14_6
14_7
14_8
14_9
16
16_1
16_2
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
41
41
42
42
501
501
501
502
502
502
518
518
519
520
520
550
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14 | H253200500 | Pilot Manifold Ass'y | |
| 14_1 | H253200600 | Manifold | |
| 14_2 | N16/K114343 | Connector | |
| 14_3 | N10/2001724 | O-Ring | |
| 14_4 | N16/K114342 | Connector | |
| 14_5 | N10/2001322 | O-Ring | |
| 14_6 | N16/X120003 | Plug | |
| 14_7 | N16/X120001 | Plug | |
| 14_8 | N16/K114349 | Connector | |
| 14_9 | H343200700 | Connector | |
| 16 | H253200200 | Support Ass'y, Conn. | |
| 16_1 | H253203000 | Support | |
| 16_2 | N16/K200302 | Connector | |
| 19 | H343200400 | Pedal | |
| 20 | N01/0232498 | Bolt, Hex. | |
| 21 | N03/1310011 | Washer, Spr. | |
| 22 | N16/X120004 | Plug | |
| 23 | N10/2001024 | O-Ring | |
| 24 | N16/K114341 | Connector | |
| 25 | N10/2001024 | O-Ring | |
| 26 | 97N092221 | Hose Ass'y | |
| 27 | 97Q092234 | Hose Ass'y | |
| 28 | 97Q092236 | Hose Ass'y | |
| 29 | 97Q092236 | Hose Ass'y | |
| 30 | 97Q092236 | Hose Ass'y | |
| 31 | 97Q092236 | Hose Ass'y | |
| 32 | 97M091210 | Hose Ass'y | |
| 33 | N01/5890890 | Bolt, Cyl. Hd. | |
| 34 | N03/1310011 | Washer, Spr. | |
| 35 | N01/0232462 | Bolt, Hex. | |
| 36 | N03/1310011 | Washer, Spr. | |
| 37 | N03/0100020 | Washer, Pln. | |
| 41 | N16/K114356 | Connector | |
| 42 | N10/2001024 | O-Ring | |
| 501 | N16/K114342 | Connector | |
| 502 | N10/2001322 | O-Ring | |
| 518 | H343201701 | Tee | |
| 518 | H343201702 | FITTING, TEE | |
| 519 | N10/2001024 | O-Ring | |
| 520 | H343201800 | Pressure Switch | |
| 520 | H343201801 | Pressure Switch | |
| 550 | H233512000 | Cover |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
