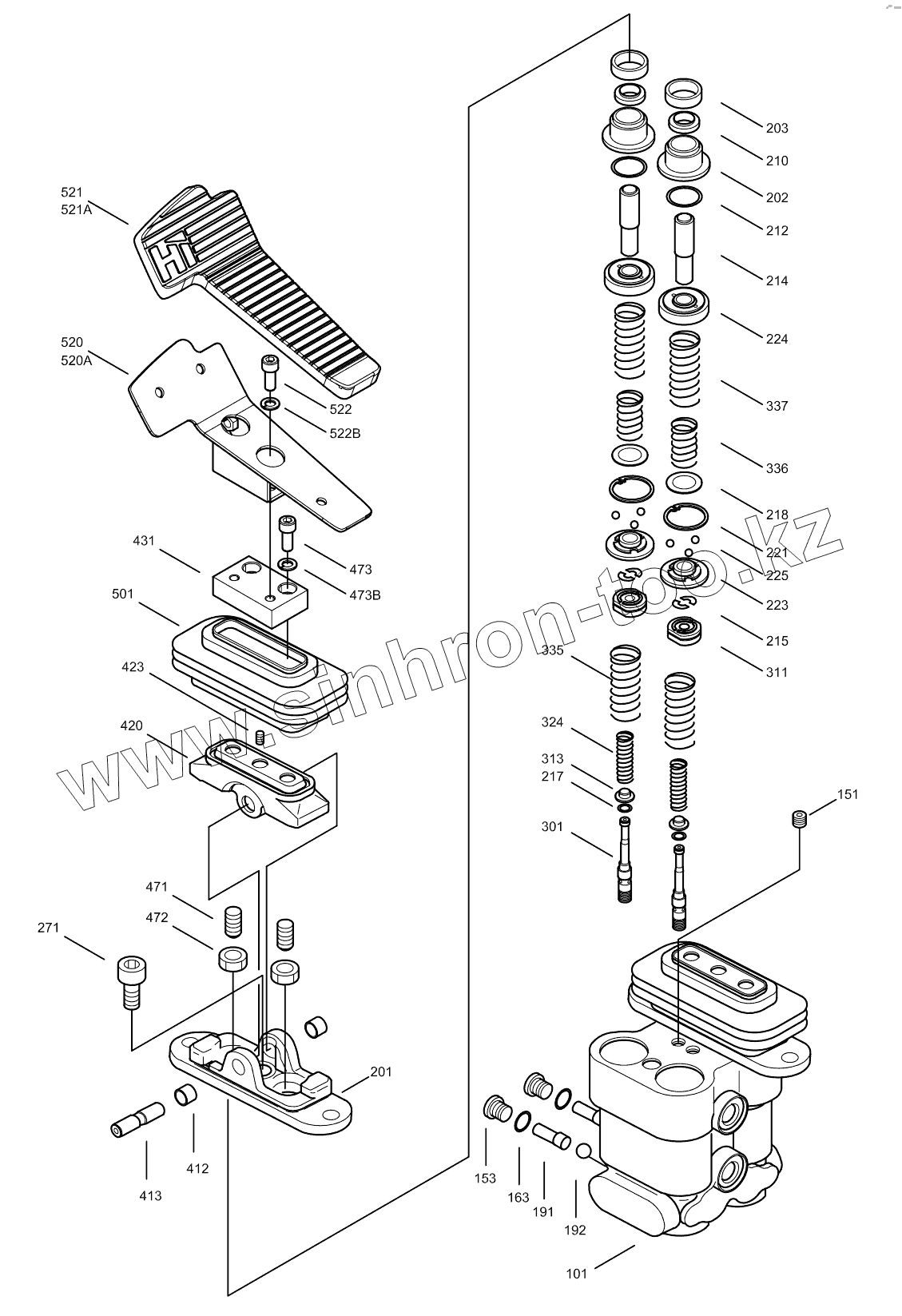

Каталог запасных частей к технике: Hidromek HMK 300LC. PEDAL
101
151
153
163
191
192
201
202
203
210
212
214
215
217
218
221
223
224
225
271
301
311
313
324
335
336
337
412
413
420
423
431
431
471
472
473
473
473B
501
520
520
520A
521
521
521A
522
522
522B
522B
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H343200400 | H343200400 | Pedal | |
| H343203700 | H343203700 | Valve Ass'y | |
| 101 | H349043001 | Casing | |
| 151 | H349043002 | PLUG | |
| 153 | H349043003 | Plug | |
| 163 | H349043004 | O-Ring | |
| 191 | H349043005 | Sheet | |
| 192 | H349043006 | Ball | |
| 201 | H349043007 | Cover | |
| 202 | H349043008 | Plug | |
| 203 | H349043009 | CAP | |
| 210 | H349043010 | NHU Packing | |
| 212 | H349043011 | O-Ring | |
| 214 | H349043012 | Rod, Push | |
| 215 | H349043013 | Washer 1 | |
| 217 | H349043014 | WASHER | |
| 218 | H349043015 | HOLDER | |
| 221 | H349043016 | Retaining Ring | |
| 223 | H349043017 | Bush | |
| 224 | H349043018 | PISTON | |
| 225 | H349043019 | BALL | |
| 271 | H349043020 | Screw | |
| 301 | H349043021 | Spool | |
| 311 | H349043022 | Seat, Spring | |
| 313 | H349043023 | WASHER | |
| 324 | H349043024 | SPRING | |
| 335 | H349043025 | SPRING | |
| 336 | H349043026 | SPRING | |
| 337 | H349043027 | SPRING | |
| 412 | H349043028 | BUSHING | |
| 413 | H349043029 | PIN | |
| 420 | H349043030 | CAM | |
| 423 | H349043031 | SCREW | |
| 431 | H349043032 | Block | |
| 431 | H343205900 | Block | |
| 471 | H349043033 | SCREW | |
| 472 | H349043034 | NUT | |
| 473 | H349043035 | Screw | |
| 473 | N01/5870806 | Screw | |
| 473B | N03/1360010 | Washer, Spr. | |
| 501 | H349043036 | Bellows | |
| 520 | H349043037 | Pedal | |
| 520 | H343205100 | Pedal, R/H | |
| 520A | H343205000 | Pedal, L/H | |
| 521 | H349043038 | Cover | |
| 521 | H343205800 | Cover, R/H | |
| 521A | H343205700 | Cover, L/H | |
| 522 | H349043039 | Screw | |
| 522 | N01/5870806 | Screw | |
| 522B | N03/1360010 | Washer, Spr. | |
| 522B | H349043040 | Seal Kit |
