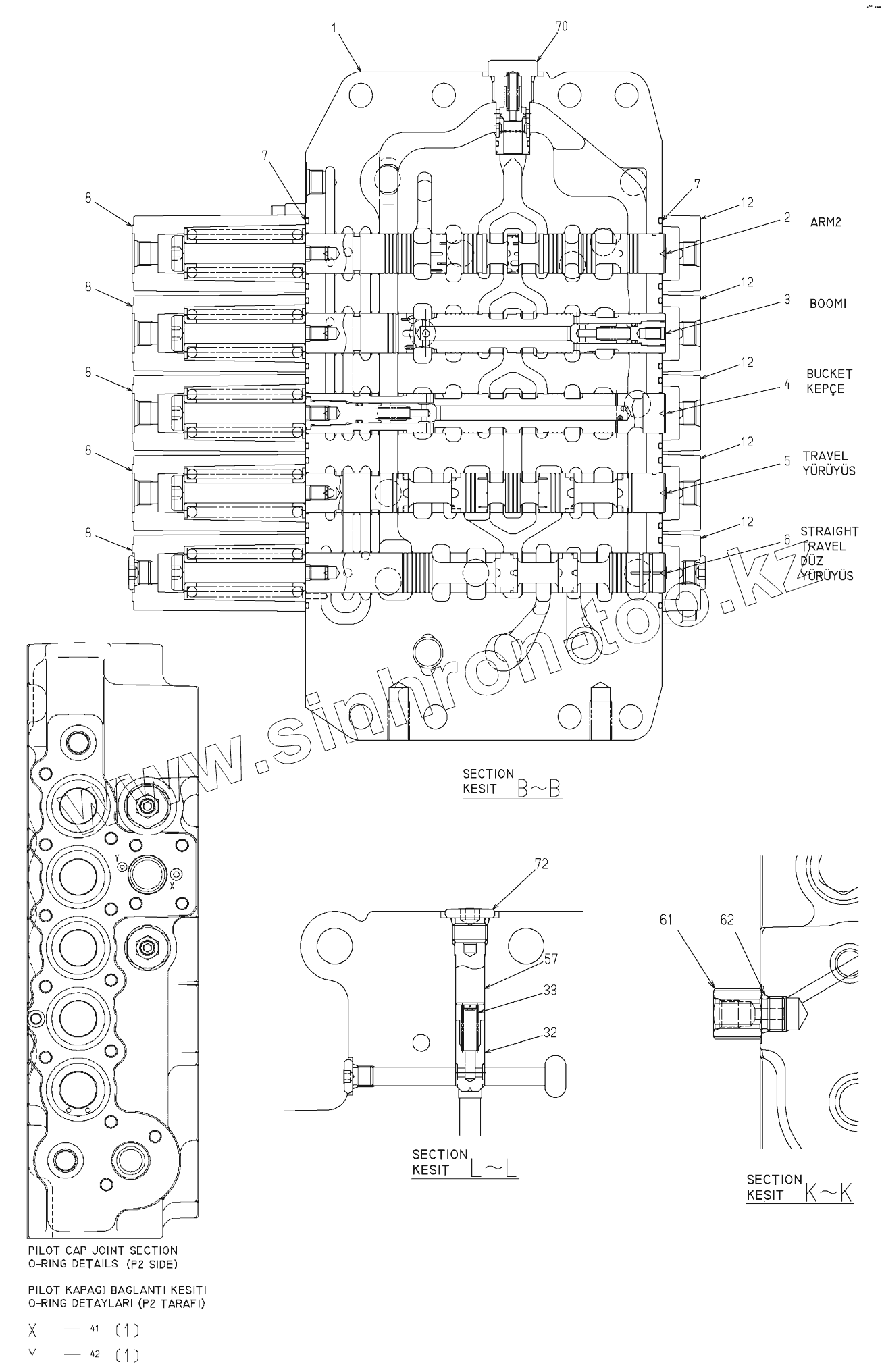

Каталог запасных частей к технике: Hidromek HMK 300LC. MAIN CONTROL VALVE (4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
8
8
8
12
12
12
12
12
32
33
41
42
57
61
62
70
72
Позиция на иллюстрации Заводской номер детали Название детали
1 H259015001 Valve Housing
2 H259015002 Spool Ass'y, Arm2
3 H259015003 Spool Ass'y, Boom1
4 H259015004 Spool Ass'y, Bucket
5 H259015005 Spool Ass'y, Travel
6 H259015006 Spool Ass'y, S.Travel
7 H259015007 O-Ring
8 H259015008 Cap
12 H259015012 Cap
32 H259015032 Poppet
33 H259015033 Spring
41 H259015041 O-Ring
42 H259015042 O-Ring
57 H259015057 Spacer
61 H259015061 Plug
62 H259015062 O-Ring
70 H259015070 Relief Valve Ass'y
72 H259015072 Plug Ass'y
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
