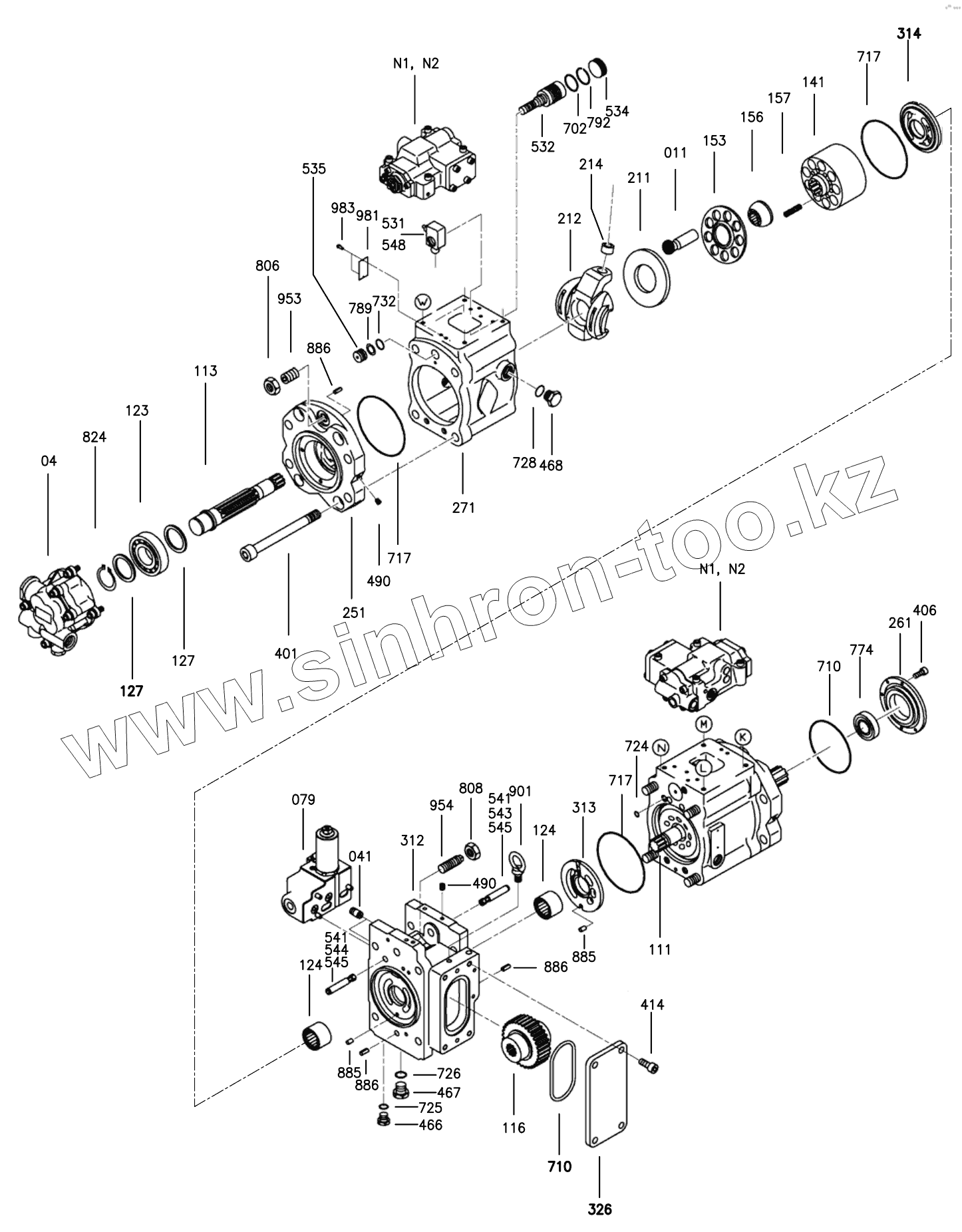

Каталог запасных частей к технике: Hidromek HMK 300LC. HYDRAULIC PUMP
04
079
111
113
116
123
124
124
127
127
141
011
153
156
157
211
212
214
251
261
271
312
313
314
326
401
406
414
466
467
468
490
490
531
532
534
535
541
541
543
544
545
545
548
702
710
710
717
717
717
724
725
726
728
732
774
789
792
806
808
824
885
885
886
886
886
901
953
954
981
983
H259010017
H259010018
H259010019
H349010063
H349010064
H259010020
H259010021
H259010022
H259010023
H259010024
N1
N1
N2
N2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H253001200 | H253001200 | Hydraulic Pump | |
| 04 | H259010001 | Pump,Gear | |
| 079 | H349010002 | Prop.Red.ValveAss'y | |
| 111 | H259010002 | Shaft, (F) | |
| 113 | H259010003 | Shaft, (R) | |
| 116 | H259010004 | Gear | |
| 123 | H259010005 | Bearing, Roller | |
| 124 | H259010006 | Bearing, Needle | |
| 127 | H349010008 | Spacer | |
| 141 | Block, Cylinder | Block, Cylinder | |
| 011 | Piston Ass'y | Piston Ass'y | |
| 153 | Plate | Plate | |
| 156 | Bush, Spherical | Bush, Spherical | |
| 157 | Spring, Cyl. Block | Spring, Cyl. Block | |
| 211 | Plate, Shoe | Plate, Shoe | |
| 212 | Plate, Swash | Plate, Swash | |
| 214 | Bush | Bush | |
| 251 | Support | Support | |
| 261 | H259010007 | Cover | |
| 271 | H259010008 | Casing, Pump | |
| 312 | H259010009 | Block, Valve | |
| 313 | Plate, Valve | Plate, Valve | |
| 314 | Plate, Valve | Plate, Valve | |
| 326 | H259010010 | Cover | |
| 401 | H349010024 | Screw | |
| 406 | H349010025 | Screw | |
| 414 | H259010011 | Screw | |
| 466 | H349010026 | Plug | |
| 467 | H259010012 | Plug | |
| 468 | H349010027 | Plug | |
| 490 | H349010028 | Plug | |
| 531 | Pin, Tilting | Pin, Tilting | |
| 532 | H259010013 | PISTON | |
| 534 | H349010031 | Stoper | |
| 535 | H349010032 | Stoper | |
| 541 | Seat | Seat | |
| 543 | Stoper 1 | Stoper 1 | |
| 544 | Stoper 2 | Stoper 2 | |
| 545 | Ball, Steel | Ball, Steel | |
| 548 | Pin, Feedback | Pin, Feedback | |
| 702 | O-Ring | O-Ring | |
| 710 | O-Ring | O-Ring | |
| 717 | O-Ring | O-Ring | |
| 724 | O-Ring | O-Ring | |
| 725 | O-Ring | O-Ring | |
| 726 | O-Ring | O-Ring | |
| 728 | O-Ring | O-Ring | |
| 732 | O-Ring | O-Ring | |
| 774 | Seal | Seal | |
| 789 | Ring, Back-Up | Ring, Back-Up | |
| 792 | Ring, Back-Up | Ring, Back-Up | |
| 806 | H349010048 | Nut | |
| 808 | H349010049 | Nut | |
| 824 | H349010050 | Ring | |
| 885 | H349010051 | Pin, Valve Plate | |
| 886 | H349010052 | Pin, Spring | |
| 901 | H349010053 | Bolt | |
| 953 | H259010014 | Screw | |
| 954 | H349010055 | Screw | |
| 981 | H259010015 | Plate, Name | |
| 983 | H259010016 | Pin | |
| H259010017 | H259010017 | Ass'y Cylinder, R | |
| H259010018 | H259010018 | Ass'y Cylinder, L | |
| H259010019 | H259010019 | Ass'y, Swash Plate | |
| H349010063 | H349010063 | Ass'y, Check 1 | |
| H349010064 | H349010064 | Ass'y, Check 2 | |
| H259010020 | H259010020 | Ass'y Tilting Pin | |
| H259010021 | H259010021 | Seal KIT, Pump | |
| H259010022 | H259010022 | R. Rotary Group, Lap. | |
| H259010023 | H259010023 | F. Rotary Group, Lap. | |
| H259010024 | H259010024 | F.-R. Swash Ass'y | |
| N1 | H349010163 | Seal KIT | |
| N2 | H259010025 | Proportional Valve & Regulator KITS SET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
