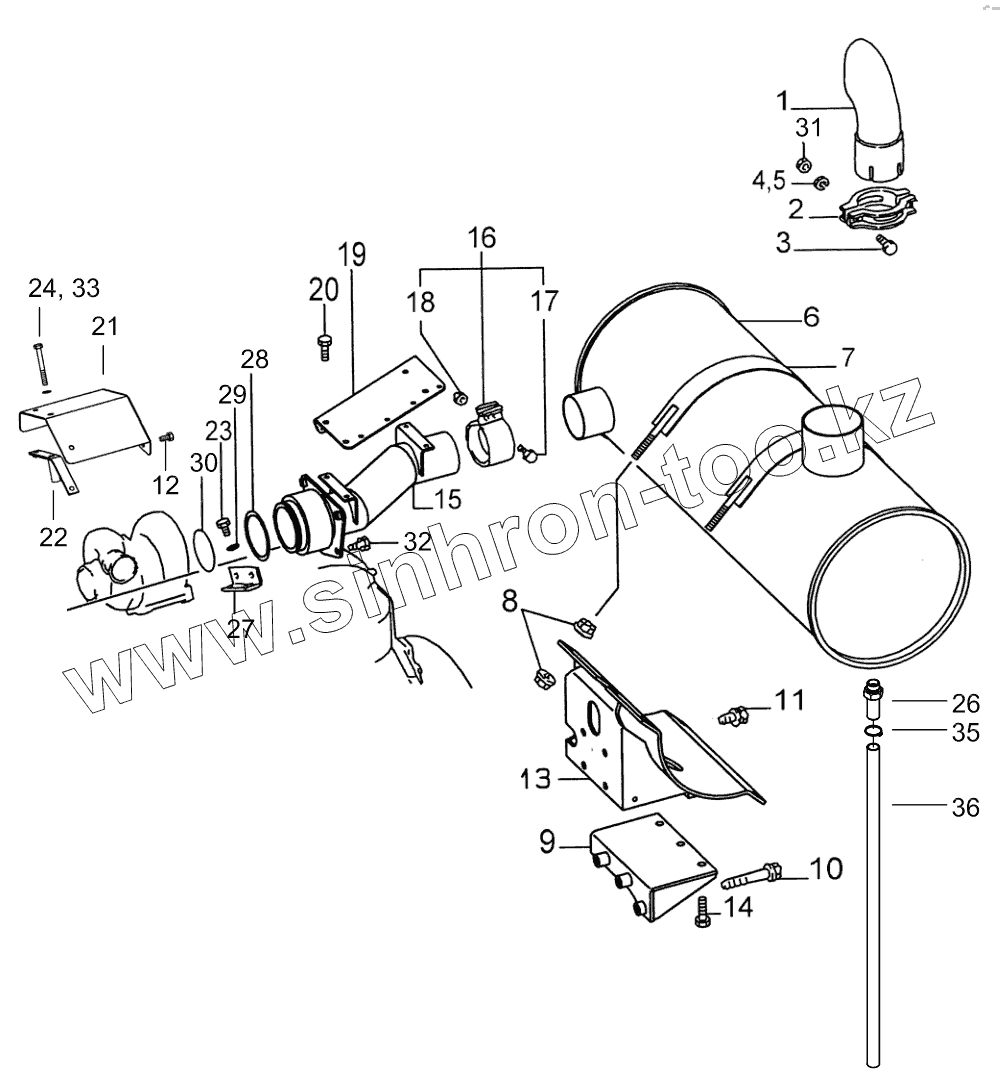

Каталог запасных частей к технике: Hidromek HMK 300LC. EXHAUST MOUNTING

Тип техники

Марка

Модель

Схема

Н06/0210102

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

26

27

28

29

30

31

32

33

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
Н06/0210102	Н06/0210102		Hose
1	Н252310100		Pipe, Muffler
2	Н253110200		Clamp, Muffler Pipe
3	N01/0232498		Bolt, Hex.
4	N03/0100020		Washer, Pln.
5	N03/1310011		Washer, Spr.
6	Н252310300		Muffler Ass'y
7	Н252310400		U Band
8	N02/8320062		Nut
9	Н252310500		Support, Muffler
10	Н259001540		Bolt, Flange
11	N01/0232486		Bolt, Hex.
12	N01/5980446		Bolt, T/C
13	Н252310600		Bracket, Muffler
14	N01/0232402		Bolt, Hex.
15	Н252310700		Pipe, Exhaust
16	Н252310800		Clamp
17	N01/5981154		Bolt
18	N02/8810182		Nut
19	Н252310900		Cover
20	N01/5980290		Bolt
21	Н252311000		Cover, T/C
22	Н252311100		Support, Exhaust Pipe
23	N01/0232444		Bolt
24	N01/5980590		Bolt, T/C
26	Н342311101		Connector
27	Н259001541		Bracket, Exhaust Pipe
28	Н259001542		Seal Ring, Ex. Pipe
29	Н259001543		Washer, Pln.
30	Н259001544		Seal Ring, Ex. Pipe
31	Н259001545		Nut
32	Н259001167		Bolt, Flange
33	N01/5980290		Bolt
34	Н259001547		Washer, Turbocharger
35	N07/4016027		Clamp
36	Н06/7001102		Hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
