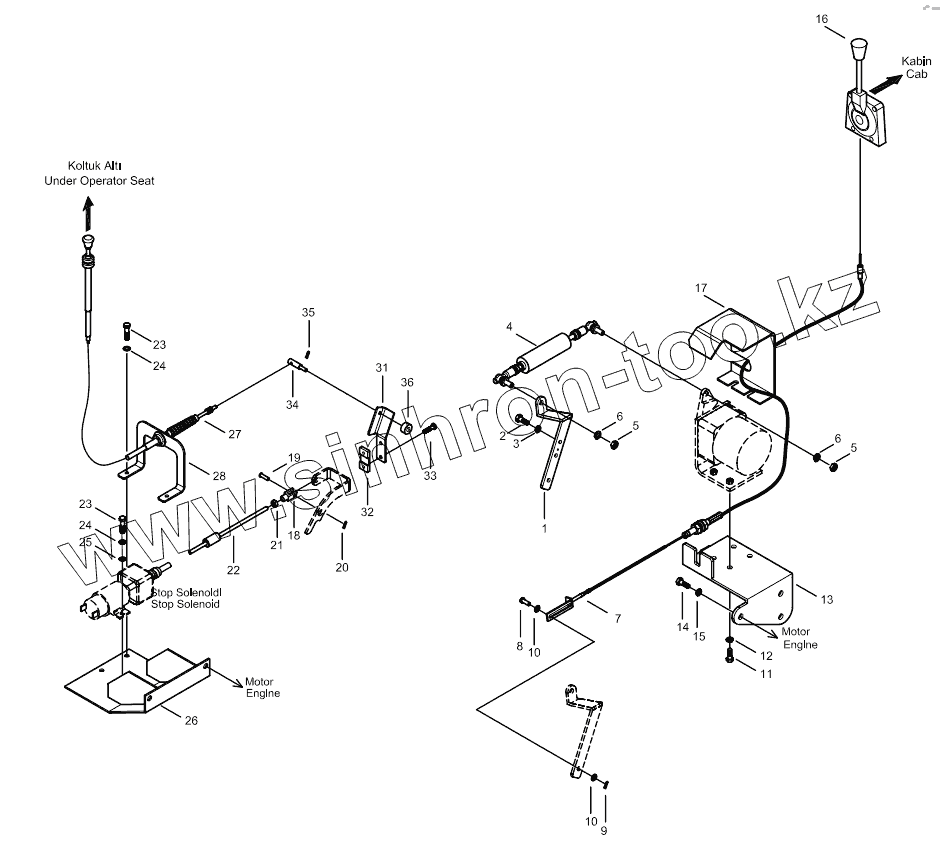

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H252600100		Lever, Throttle
2	N01/0221514		Bolt, Hex.
3	N03/1310008		Washer, Spr.
4	H252600200		Damper Ass'y
5	N02/3570182		Nut, Hex.
6	N03/1310010		Washer, Spr.
7	H252600600		Trottle Cable
8	H342604200		Pin
9	N06/1001615		Pin, Split
10	N03/0020004		Washer, Pln.
11	N01/0222138		Bolt, Hex.
12	N03/1310010		Washer, Spr.
13	H252600700		Bracket, Step Motor
14	N01/0232462		Bolt, Hex.
15	N03/1310011		Washer, Spr.
16	F31/13000		Lever Ass'y
17	H252600800		Bracket, Cover
18	F99/60100		Knurling Tool
19	H342604200		Pin
20	N06/1001615		Pin, Split
21	N02/3570158		Nut, Hex.
22	H252601200		Space Lever
23	N01/0221514		Bolt, Hex.
24	N03/1310008		Washer, Spr.
25	N03/0100013		Washer, Pln.
26	H252600900		Bracket, Stop Solen.
26	H252600902		Bracket, Stop Solen.
27	H342611500		Engine Stop Cable
28	H252601600		Bracket, Stop Cable
29	N01/0221514		Bolt, Hex.
30	N03/1310008		Washer, Spr.
31	H252601700		Support
32	H252601800		Support
33	N01/0221202		Bolt, Hex.
34	H342604201		Pin
35	N06/1001615		Pin, Split
36	H342612000		Spacer
