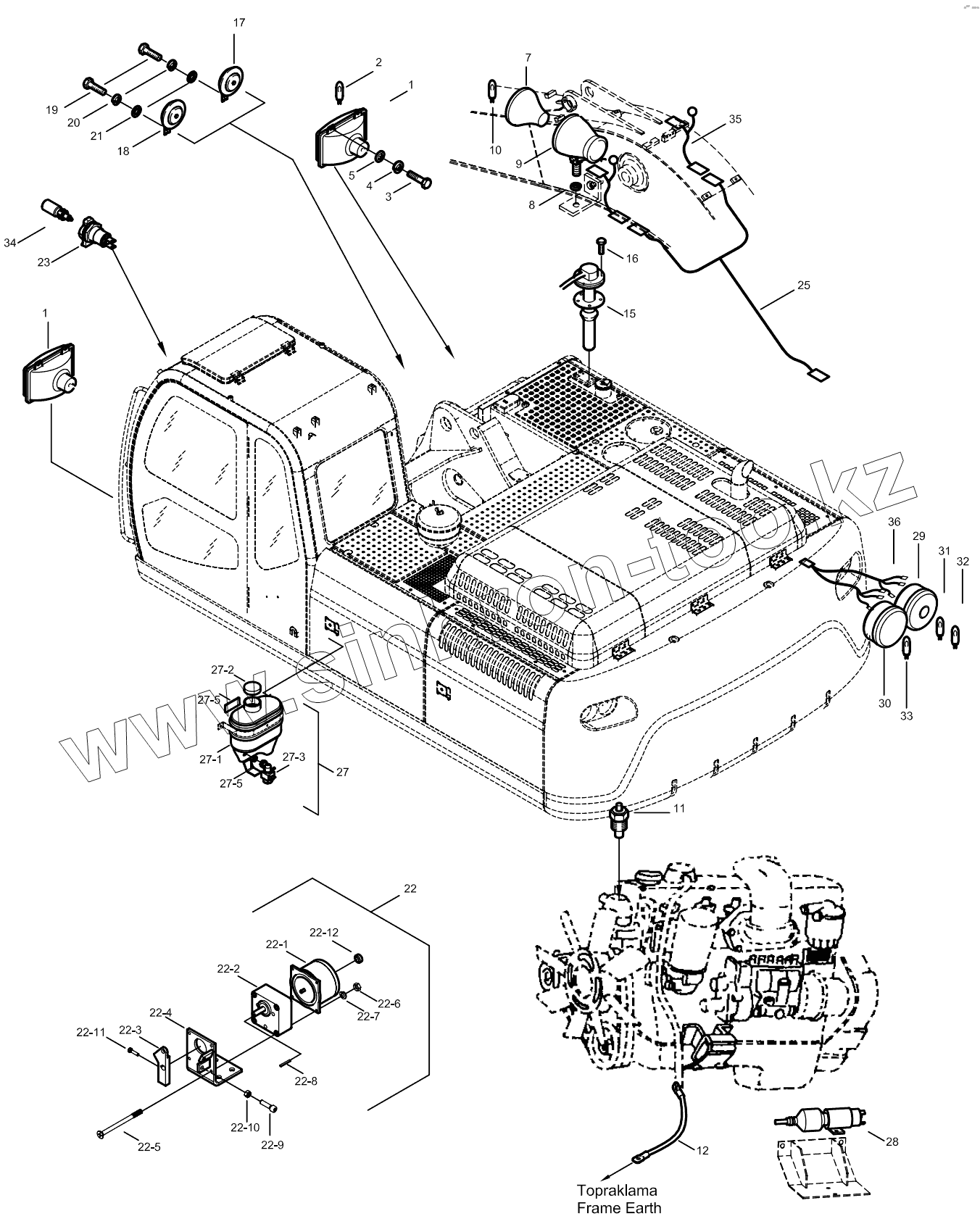

Каталог запасных частей к технике: Hidromek HMK 300LC. ELECTRIC (2)
1
1
3
3
4
5
7
8
9
10
11
12
15
16
17
18
19
20
21
22
22_1
22_2
22_3
22_4
22_5
22_6
22_7
22_8
22_9
22_10
22_11
22_12
23
25
27
27_1
27_2
27_3
27_5
27_5
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н348004001 | Head Lamp | |
| 2 | Н348004100 | Bulb | |
| 3 | N01/0222138 | Bolt, Hex. | |
| 4 | N03/1310010 | Washer, Spr. | |
| 5 | N03/0100016 | Washer, Pln. | |
| 7 | Н348004300 | Working Lamp | |
| 8 | N03/0100017 | Washer, Pln. | |
| 9 | Н348004400 | Rubber Housing | |
| 10 | Н348004500 | Bulb | |
| 11 | Н259001454 | Gauge, Water Temp. | |
| 12 | Cable, Engine Earth | Cable, Engine Earth | |
| 15 | Н348003302 | Sensor, Fuel | |
| 16 | N01/5870026 | Bolt, Cylinder Head | |
| 17 | Н348002900 | Horn, High | |
| 18 | Н348002800 | Horn, Low | |
| 19 | N01/0221478 | Bolt, Hex. | |
| 20 | N03/1310008 | Washer, Spr. | |
| 21 | N03/0100013 | Washer, Pln. | |
| 22 | Н258003800 | Step Motor Ass'y | |
| 22_1 | Н348005700 | Step Motor | |
| 22_2 | Н348005800 | Gear Box | |
| 22_3 | Н258005900 | Bracket | |
| 22_4 | Н258006000 | Support | |
| 22_5 | N04/4061404 | Bolt | |
| 22_6 | N02/3570146 | Nut | |
| 22_7 | N03/1310007 | Washer, Spr. | |
| 22_8 | N50/0003025 | Key, Sque | |
| 22_9 | N01/5870494 | BOLT M8x30 | |
| 22_10 | N02/3570182 | Nut, Hex. | |
| 22_11 | N04/4061070 | Bolt | |
| 22_12 | Н348007800 | Plug | |
| 23 | Н348004901 | Socket | |
| 25 | Н348000500 | Harness, Work Lamp | |
| 27 | Н348009001 | Washer Tank Ass'y | |
| 27_1 | Н348009100 | Washer Tank | |
| 27_2 | Н348009200 | Cover | |
| 27_3 | Н348009301 | Washer Motor | |
| 27_4 | Н348009400 | Gasket | |
| 27_5 | Н348009500 | Sponge | |
| 28 | Н348015000 | Fuel Shut-off V/V | |
| 29 | Н258004000 | Warning Lamp | |
| 30 | Н258004100 | Warning Lamp | |
| 31 | Н238004500 | Bulb | |
| 32 | Н238004600 | Bulb | |
| 33 | H258004500 | Bulb | |
| 34 | H348005101 | Socket | |
| 35 | H348004700 | Wire, Working Lamp | |
| 36 | H258001800 | Wire, Warning Lamp |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
