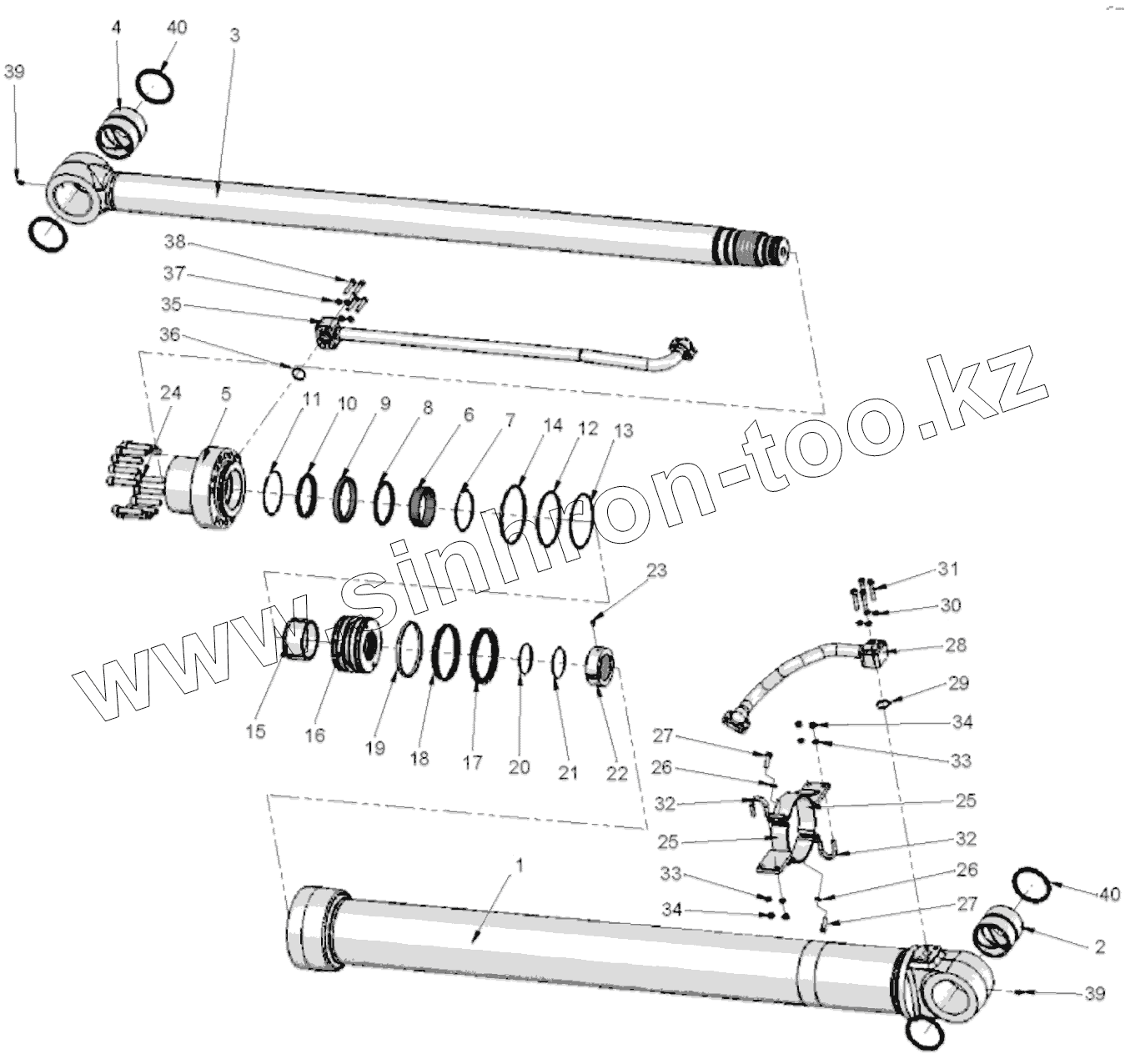

Каталог запасных частей к технике: Hidromek HMK 300LC. BUCKET CYLINDER

Тип техники

Марка

Модель

Схема

H259038036

H259038036

1

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

26

26

27

27

28

28

28

29

30

31

32

32

33

33

34

34

35

35

35

36

37

38

39

40

40

Позиция на иллюстрации	Заводской номер детали		Название детали
H259038036	H259038036		Seal KIT
1	H259038001a		Tube
1	H259038001		Tube
2	H259038002		Bush
3	H259038003		Rod Ass'y
3	H259038003a		Rod Ass'y
4	H259038002		Bush
5	H259038004		Rod Cover
6	H259038005		DD-Bush
7	H259038006		Retaining Ring
8	H259038007		Buffer Seal
9	H259038008		U-Packing
10	H259038009		Dust Wiper
11	H259038010		Retaining Ring
12	H259038011		O-Ring
13	H259038012		Back Up Ring
14	H259038013		O-Ring
15	H259038014		Cushion Ring
16	H259038015		Piston
17	H259038016		Slipper Seal
18	H259038017		Wear Ring
19	H259038018		Dust Ring
20	H259038019		O-Ring
21	H259038020		Back Up Ring
22	H259038021		Piston Nut
23	H259038022		Set, Screw
24	H259038023		BOLT
25	H259038024		Pipe Band Ass'y
26	H259038025		Spring Washer
27	H259038026		BOLT
28	H259038028		Pipe Ass'y, H
28	H259038028a		Pipe Ass'y, H
28	H259038028b		Pipe Ass'y, H
29	H259038027		O-Ring
30	H259038025		Spring Washer
31	H259038029		Hex. Socket Bolt
32	H259038030		U-Bolt
33	H259038031		Spring Washer
34	H259038032		Hex. Nut
35	H259038035		Pipe Ass'y, R
35	H259038035a		Pipe Ass'y, R
35	H259038035b		Pipe Ass'y, R
36	H259038027		O-Ring
37	H259038025		Spring Washer
38	H259038029		Hex. Socket Bolt
39	H259038033		GREASE NIPPLE
40	H259038034		Pin Wiper
