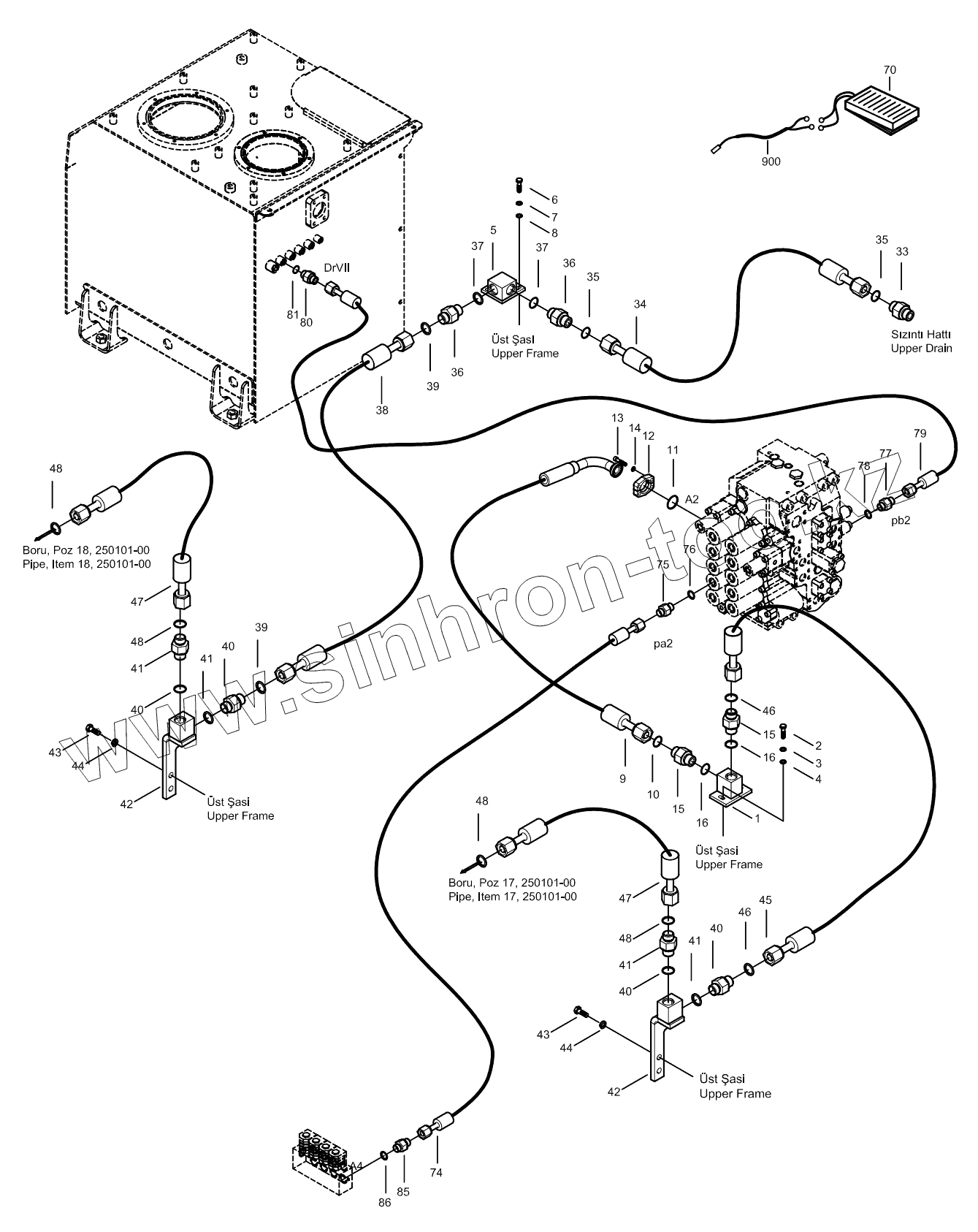

Каталог запасных частей к технике: Hidromek HMK 300LC. BREAKER PIPING MOUNTING (2) (OP)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
33
34
35
35
36
36
37
37
38
39
39
40
40
40
40
41
41
41
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
48
48
70
74
75
76
77
78
79
80
81
85
86
900
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H250100100 | Elbow WA, Breaker P. | |
| 2 | N01/0232498 | Bolt, Hex. | |
| 3 | N03/1310010 | Washer, Spr. | |
| 4 | N03/0020121 | Washer, Pln. | |
| 5 | H250100300 | Elbow WA, Breaker P. | |
| 6 | N01/0232498 | Bolt, Hex. | |
| 7 | N03/1310010 | Washer, Spr. | |
| 8 | N03/0020121 | Washer, Pln. | |
| 9 | H250100500 | Hose | |
| 10 | N10/2002317 | O-Ring | |
| 11 | N10/2003335 | O-Ring | |
| 12 | N16/J360104 | Flange | |
| 13 | N01/5890830 | Bolt, Cyl. Hd. | |
| 14 | N03/1360010 | Washer, Spr. | |
| 15 | N16/K130129 | Connector | |
| 16 | N10/2002835 | O-Ring | |
| 33 | N16/K230111 | Connector | |
| 34 | 99Q075612 | Hose | |
| 35 | N10/2002317 | O-Ring | |
| 36 | N16/K130129 | Connector | |
| 37 | N10/2002835 | O-Ring | |
| 38 | 99N075626 | Hose | |
| 39 | N10/2002317 | O-Ring | |
| 40 | N16/K130129 | Connector | |
| 41 | N10/2002835 | O-Ring | |
| 42 | H340103301 | Elbow, W.A. | |
| 43 | N01/0233566 | Bolt, Hex. | |
| 44 | N03/1310014 | Washer, Spr. | |
| 45 | 99N075616 | Hose | |
| 45 | 99N075615 | Hose | |
| 46 | N10/2002317 | O-Ring | |
| 47 | 99Q175627 | Hose Ass'y | |
| 48 | N10/2002317 | O-Ring | |
| 70 | H340103800 | Pedal, Breaker | |
| 74 | 97Q092238 | Hose | |
| 75 | N16/K114342 | Connector | |
| 76 | N10/2001322 | O-Ring | |
| 77 | N16/K114342 | Connector | |
| 78 | N10/2001322 | O-Ring | |
| 79 | 97U092232 | Hose | |
| 80 | N16/K114342 | Connector | |
| 81 | N10/2001322 | O-Ring | |
| 85 | N16/K114356 | Connector | |
| 86 | N10/2001024 | O-Ring | |
| 900 | H340504000 | Wire, Breaker Pedal |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
