Каталог запасных частей к технике: Hidromek HMK 300LC. BREAKER MOUNTING (OP)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
H250125000
1
2
3
4
5
8
8
8
9
10
11
11
11
12
101
102
103
104
105
106

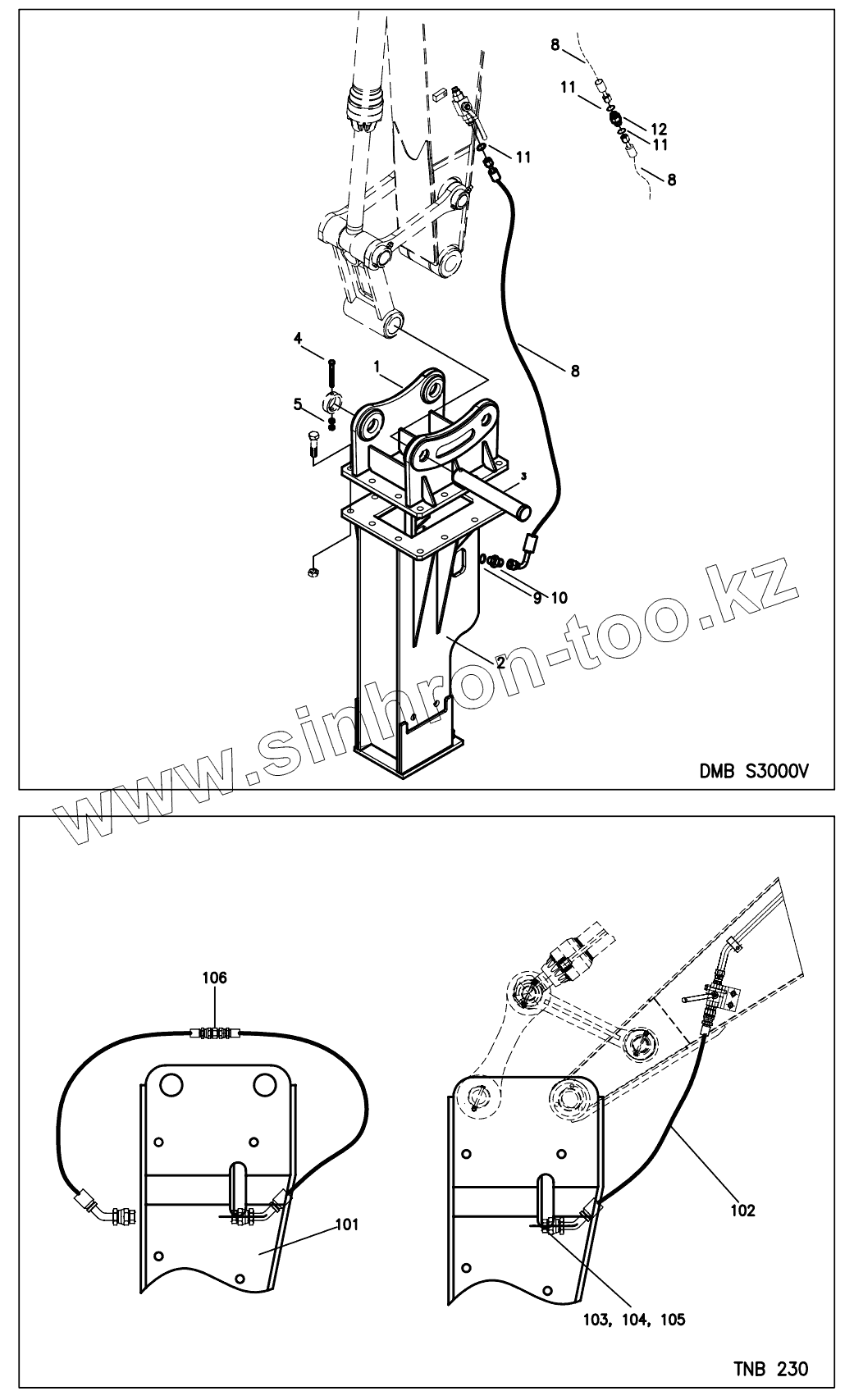

Позиция на иллюстрации Заводской номер детали Название детали
H250120000 H250120000 Breaker Mount.
H250125000 H250125000 Breaker Mount.
1 H250120500 Bulk Cap
2 H250123000 Breaker
3 H250122500 Pin
4 N01/0381430 Bolt, Hex.
5 N02/3570314 Nut, Hex.
8 H250120100 Hose
9 N10/2003737 O-Ring
10 N16/K130132 Connector
11 N10/2002917 O-Ring
12 H250120200 Connector
101 H250125100 Breaker
102 H250120100 Hose
103 N10/2002835 O-Ring
104 N16/K130131 Connector
105 N10/2002917 O-Ring
106 H250120200 Connector
