Каталог запасных частей к технике: Hidromek HMK 300LC. BOOM SAFETY LOCK SYSTEM (OP)

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

6

7

7

8

8

9

9

10

10

11

11

12

13

13

14

14

15

15

16

17

17

18

18

19

20

21

22

23

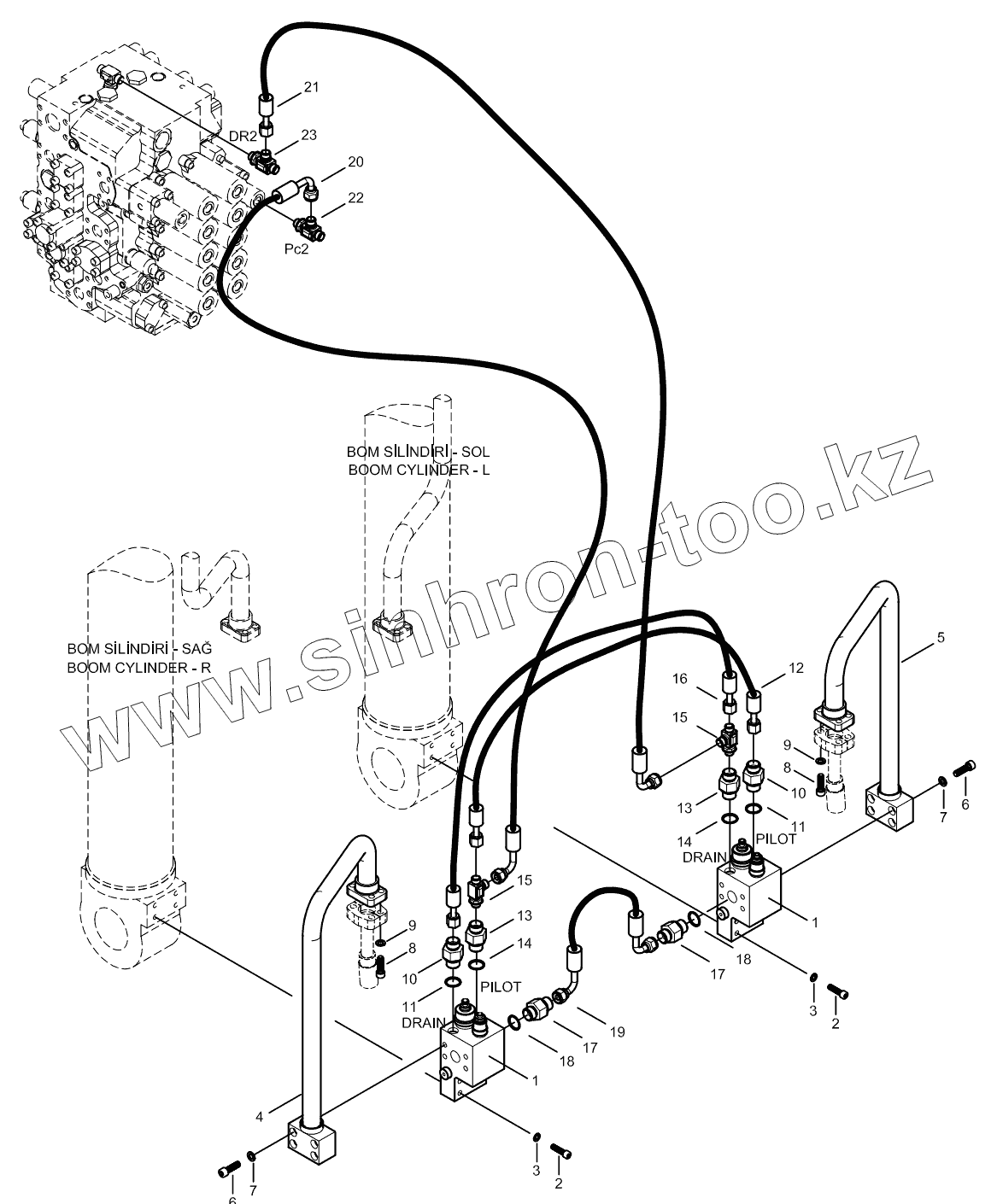

Позиция на иллюстрации	Заводской номер детали		Название детали
H250190000	H250190000		Boom Safety L. Sys.
1	H250190100		Boom Lock V/V
2	N01/5891226		Bolt, Cyl. Hd.
3	N03/1360011		Washer, Spr.
4	H250190200		Pipe Ass'y, R
5	H250190400		Pipe Ass'y, L
6	N01/5891202		Bolt, Cyl. Head
7	N03/1360011		Washer, Spr.
8	N01/5890842		Bolt, Cylinder Head
9	N03/1360010		Washer, Spr.
10	N16/K114341		Connector
11	N10/2001024		O-Ring
12	97N091228		HOSE ASSY
13	N16/K114341		Connector
14	N10/2001024		O-Ring
15	N16/T020202		Tee
16	97N091228		HOSE ASSY
17	N16/K114356		Connector
18	N10/2001322		O-Ring
19	99S092532		Hose Ass'y
20	97Q091274		Hose Ass'y
21	97Q091292		Hose Ass'y
22	N16/T020202		Tee
23	H343202801		Tee

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
