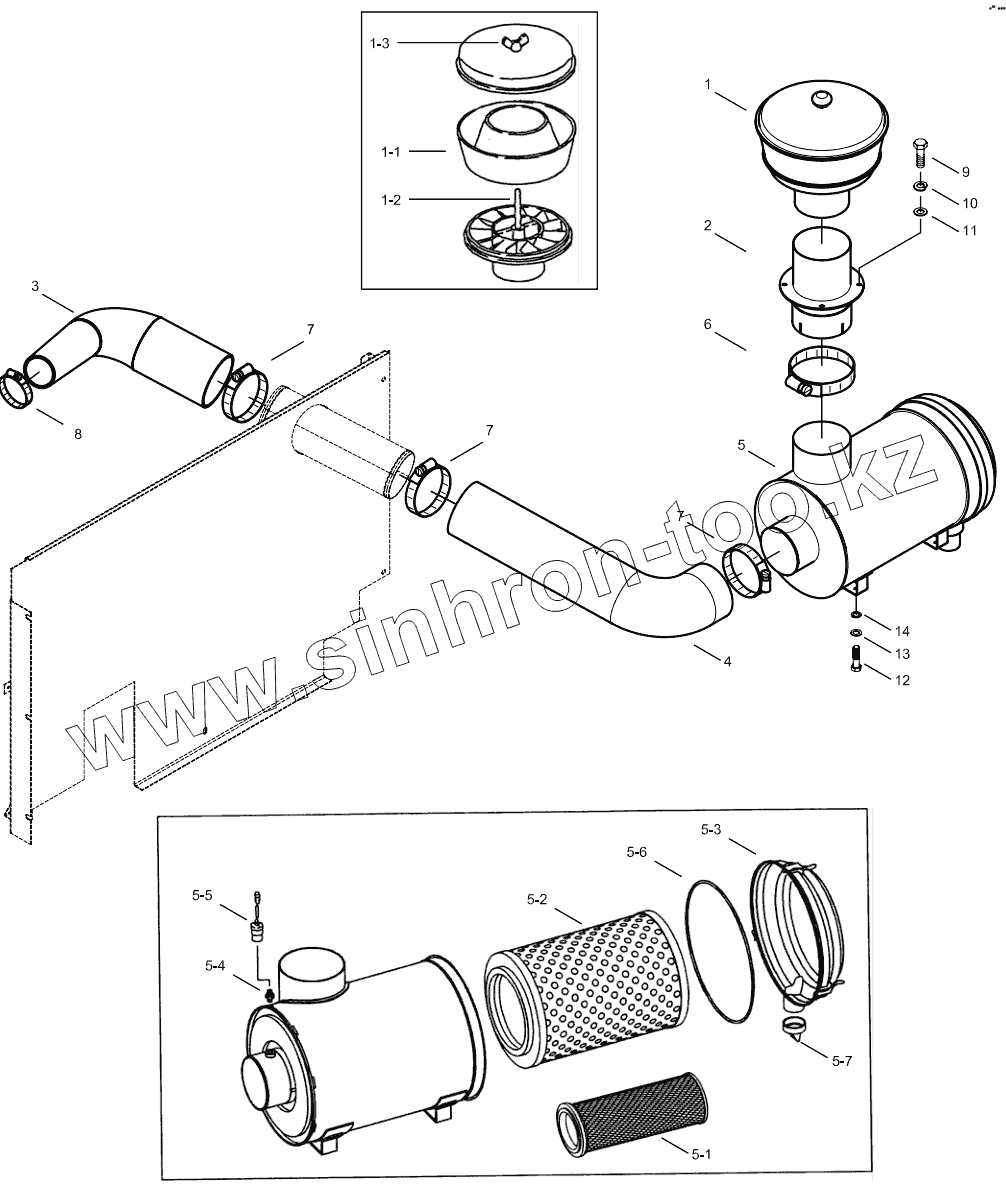

Каталог запасных частей к технике: Hidromek HMK 300LC. AIR INTAKE MOUNTING

Тип техники

Марка

Модель

Схема

1

1_1

1_2

1_3

2

3

4

5

5_1

5_2

5_3

5_4

5_5

5_6

5_7

6

7

7

7

8

9

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H252200100		Pre Cleaner Ass'y
1_1	H259039003		Collector, Pre Clean.
1_2	H259039004		Rod, Pre Cleaner
1_3	H259039001		Wing Nut, Pre Clean.
2	H252200200		Pipe, Pre Cln. Mount.
3	H252200300		Hose, Air Cleaner
4	H252200400		Hose, Air Cleaner
5	H252200500		Air Cleaning Ass'y
5_1	H252200800		Element INR, Air Clnr.
5_2	H252200700		Element, Air Cleaner
5_3	H349003744		Cover, Air Cleaner
5_4	H349003742		Elbow, Indicator
5_5	H348002400		Dust Indicator
5_6	H349003746		O-Ring
5_7	H252200900		Valve, Vacuator
6	N07/8401213		Band
7	N07/4120140		Band
8	N07/4070090		Clamp
9	N01/0222114		Bolt, Hex.
10	N03/1310010		Washer, Spr.
11	N03/0100016		Washer, Pln.
12	N01/0232462		Bolt, Hex.
13	N03/1310011		Washer, Spr.
14	N03/0020121		Washer, Pln.

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
