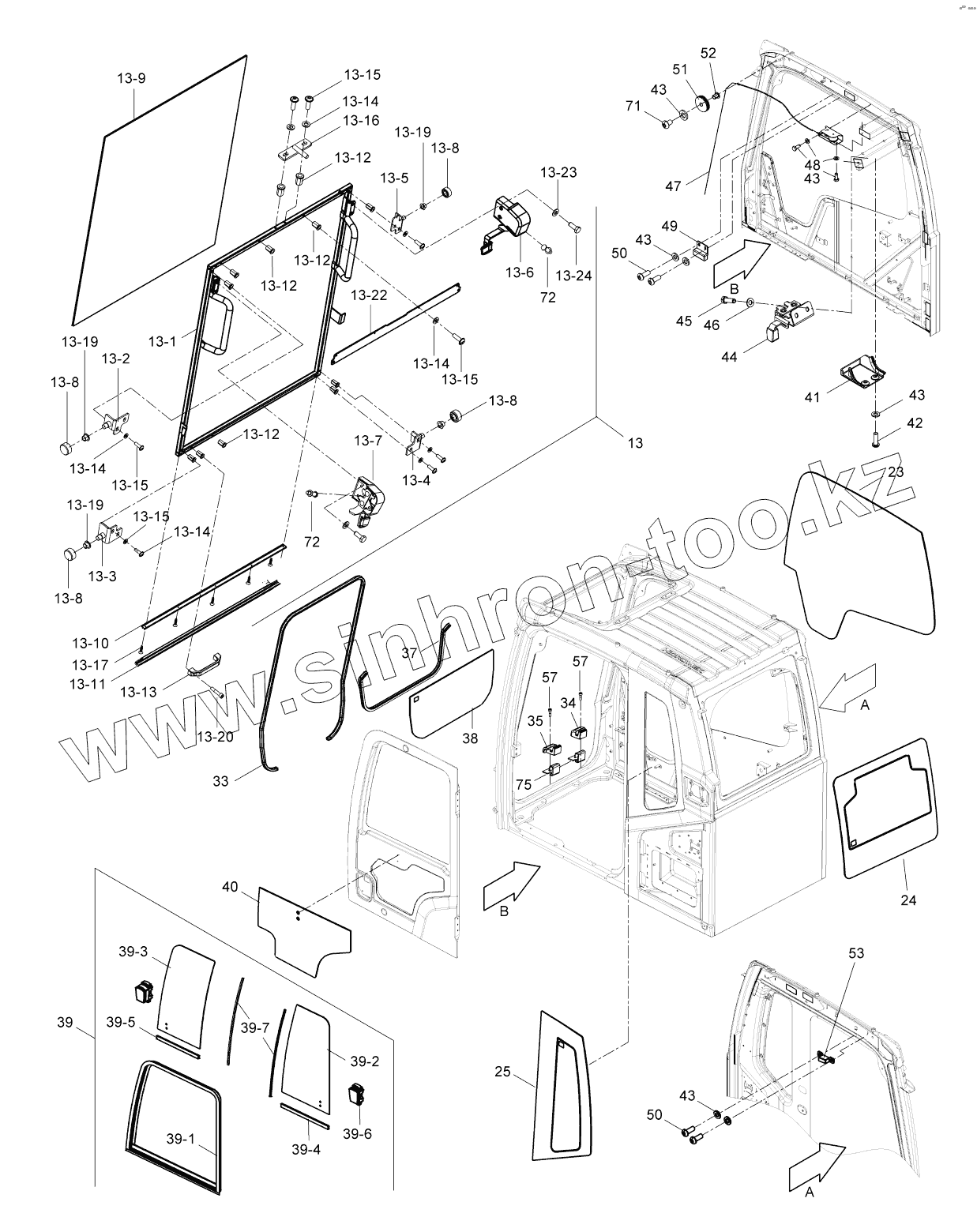

Каталог запасных частей к технике: Hidromek HMK 230LC3. WINDOWS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
13
13-1
13-2
13-3
13-4
13-5
13-6
13-7
13-8
13-8
13-8
13-8
13-9
13-10
13-11
13-12
13-12
13-12
13-12
13-13
13-14
13-14
13-14
13-14
13-15
13-15
13-15
13-15
13-16
13-17
13-19
13-19
13-19
13-20
13-22
13-23
13-24
23
24
25
33
34
35
37
38
39
39-1
39-2
39-3
39-4
39-5
39-6
39-7
40
41
42
42
43
43
43
43
44
45
46
47
48
49
50
50
51
52
53
57
57
71
72
72
75
Позиция на иллюстрации Заводской номер детали Название детали
13 H906240000 GLASS
13-1 H906240100 FRAMEWORK
13-2 H906241400 BRACKET
13-3 H906242900 BRACKET
13-4 H906243800 BRACKET
13-5 H906243900 BRACKET
13-6 H906249000 LOCK, RIGHT
13-7 H906249500 LOCK, LEFT
13-8 H906242100 ROLLER
13-9 H906247200 GLASS
13-10 H906242000 PROFILE
13-11 H906242700 WEATHER STRIP
13-12 H906024200 NUT
13-13 H906037200 HANDLE
13-14 N030100013 WASHER
13-15 N049560846 SCREW
13-16 H906248100 LOCK STRIKER
13-17 N049530362 SCREW
13-19 H906215000 BUSHING
13-20 N015870350 BOLT
13-22 H906250800 BRACKET
13-23 N030140017 WASHER
13-24 N010232140 BOLT
23 H906247300 GLASS
24 H906262800 GLASS, REAR
25 H906262900 GLASS, LEFT
33 H906248600 WEATHER STRIP
34 H906244700 STOPPER
35 H906244800 STOPPER
37 H906248700 WEATHER STRIP
38 H906247100 GLASS, FRONT
39 H906235000 GLASS ASSY
39-1 H909066007 FRAMEWORK
39-2 H909066008 GLASS
39-3 H909066009 GLASS
39-4 H909066010 CRADLE
39-5 H909066011 CRADLE
39-6 H909066012 LATCH
39-7 H909066013 PROFILE
40 H906247000 GLASS
41 H906240900 TRIM
42 N049561284 BOLT
43 N030100013 WASHER
44 H906241000 LOCK
45 N010222138 BOLT
46 N030140017 WASHER
47 H906249200 MECHANISM
48 N010231478 BOLT
49 H906218000 STOPPER
50 N049560844 SCREW
51 H906240700 ROLLER
52 H906219000 BUSHING
53 H906218200 STOPPER
57 N015870182 BOLT
71 N049560640 SCREW
72 H906249100 LOCK STRIKER
75 H906249600 PLATE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
