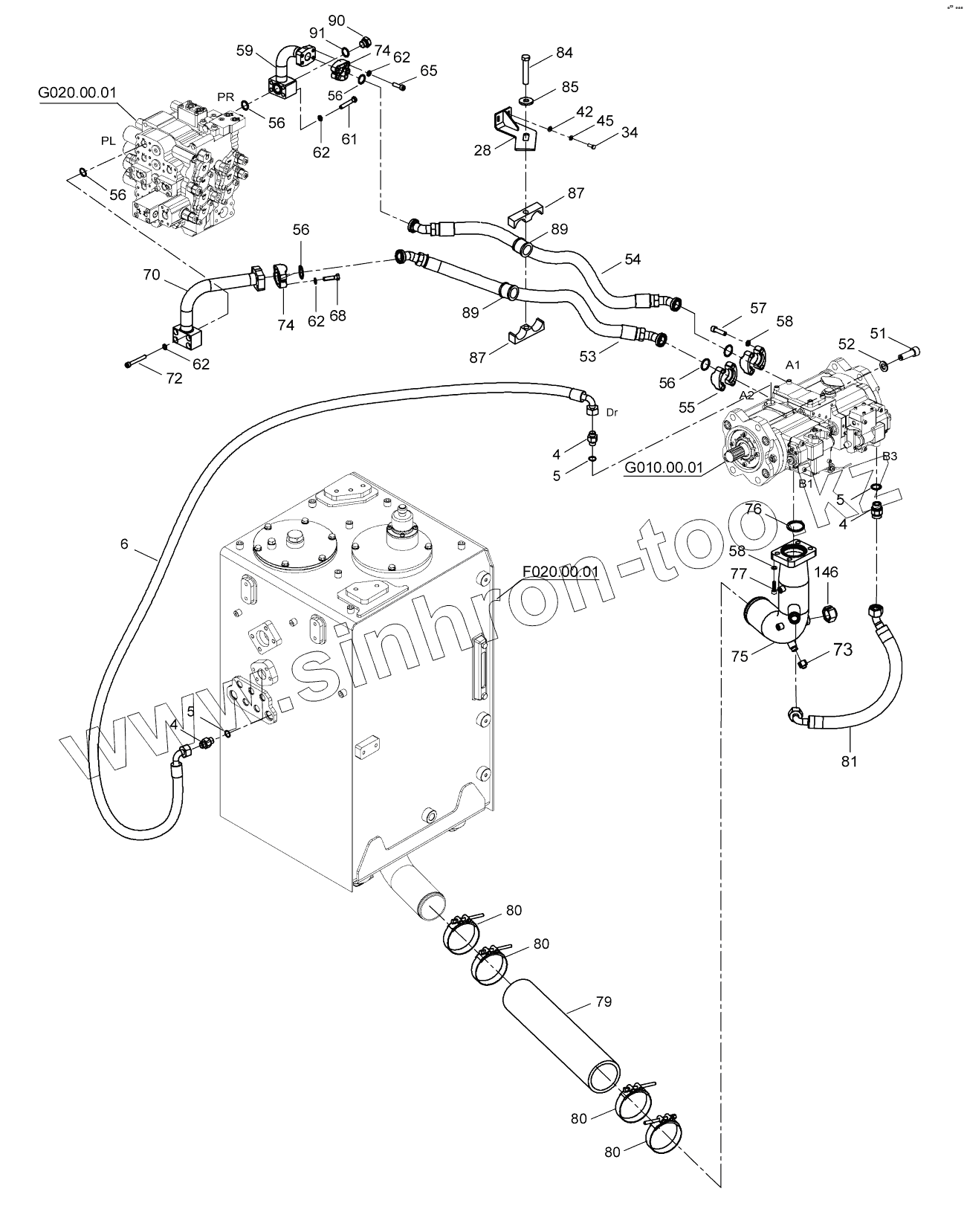

Каталог запасных частей к технике: Hidromek HMK 230LC3. UPPER FRAME HYD. PIPING, BASE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
4
4
5
5
5
6
28
34
42
45
51
52
53
54
55
56
56
56
56
57
58
58
59
61
62
62
62
62
65
68
70
72
73
74
74
75
76
77
79
80
80
80
80
81
84
85
85
87
87
89
89
90
91
146
Позиция на иллюстрации Заводской номер детали Название детали
4 N16K114344 FITTING
5 N102002436 O-RING
6 99T094235 HOSE
28 H343010901 BRACKET
34 N010232462 Bolt
42 N030810015 Washer
45 N031310011 WASHER
51 N015892054 BOLT
52 N030810003 WASHER
53 H233016100 HOSE
54 H233016200 HOSE
55 N16J460104 SPLIT FLANGE
56 N102003335 O-ring
57 N015891202 BOLT
58 N031360011 Washer
59 H223000600 PIPE
61 N015890902 BOLT
62 N031360010 Washer
65 N015890830 Bolt
68 N010380602 BOLT
70 H343020300 PIPE
72 N015890926 BOLT
73 N16X164400 PLUG
74 N16J360104 SPLIT FLANGE
75 H343016002 PIPE
76 N102006935 O-RING
77 N015891178 BOLT
79 H223011100 HOSE
80 N078309710 CLAMP
81 99M094212 HOSE
84 N010381322 CIVATA
85 N030560006 WASHER
85 H233017000 CLIPS
87 H233017100 CLAMP
89 H250102100 RUBBER PART
90 N16X120002 PLUG
91 N102002235 O-RING
146 01890236 PLUG
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
