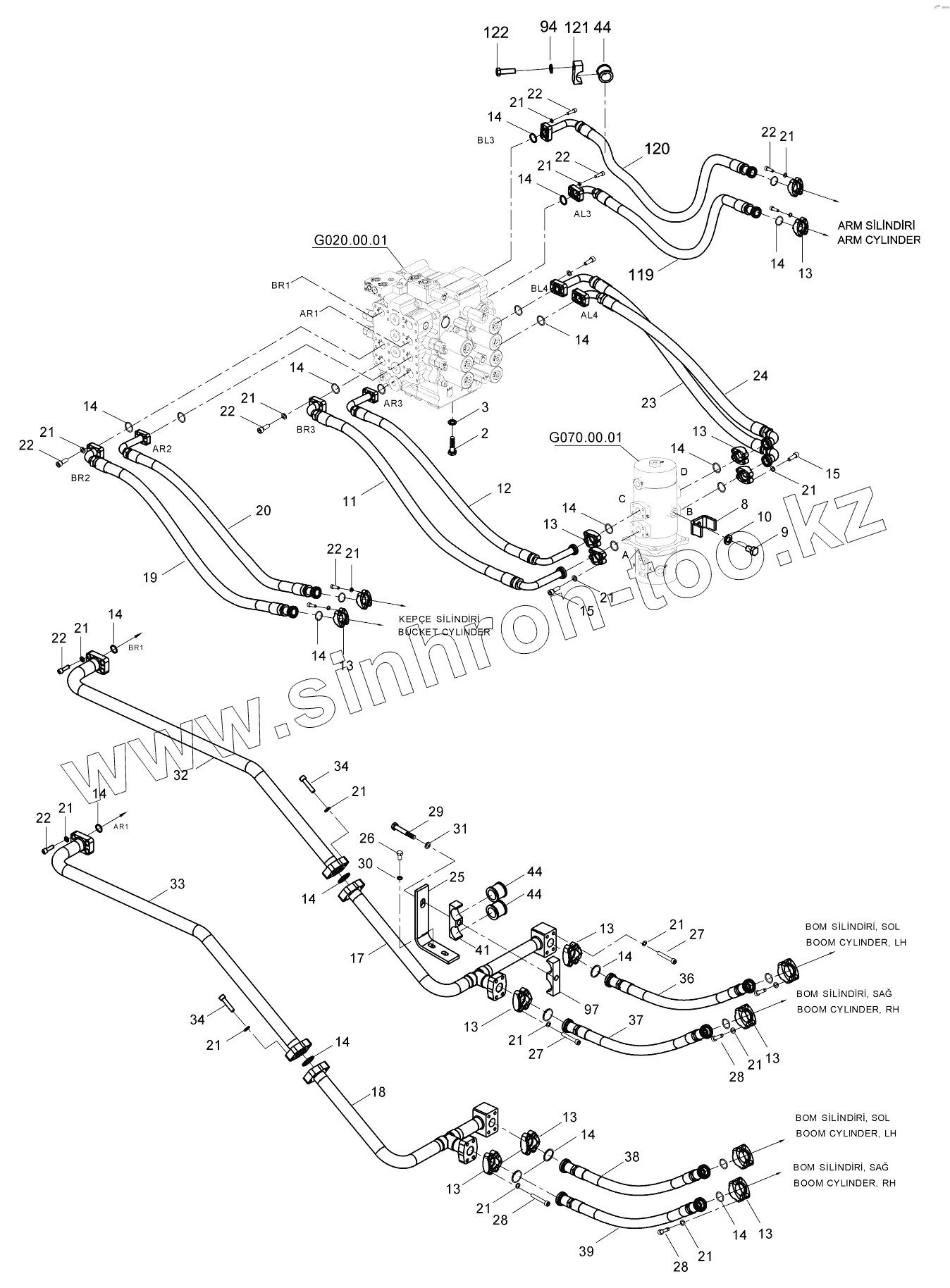

Каталог запасных частей к технике: Hidromek HMK 230LC3. UPPER FRAME HYD. PIPING, ATTACHMENT

Тип техники

Марка

Модель

Схема

2

3

8

9

10

11

12

13

13

13

13

13

13

13

13

13

13

14

14

14

14

14

14

14

14

14

14

14

14

14

14

14

14

15

15

17

18

19

20

21

21

21

21

21

21

21

21

21

21

21

21

21

21

21

21

21

22

22

22

22

22

22

22

22

23

24

25

26

27

27

28

28

28

29

30

31

32

33

34

34

36

37

38

39

41

44

44

44

94

97

119

120

121

122

Позиция на иллюстрации	Заводской номер детали		Название детали
2	N010232858		BOLT
3	N031310012		SPRING WASHER
8	H343002100		Support
9	N010234238		BOLT
10	N030810003		WASHER
11	H343008400		Hose Ass'y
12	H343008500		Hose Ass'y
13	N16J360104		SPLIT FLANGE
14	N102003335		O-ring
15	N015890818		BOLT
17	H223010300		PIPE
18	H223010700		PIPE
19	H343001600		Hose Ass'y
20	H343002400		Hose Ass'y
21	N031360010		Washer
22	N015890830		Bolt
23	H343000902		HOSE
24	H343001002		HOSE
25	H343002500		Support
26	N010232846		BOLT
27	N015890914		BOLT
28	N015890842		Bolt
29	N010381286		BOLT
30	N030560004		WASHER
31	N030560006		WASHER
32	H223010400		PIPE
33	H223010800		PIPE
34	N015890854		BOLT
36	H343002700		Hose Ass'y
37	H343002800		Hose Ass'y
38	H343002900		Hose Ass'y
39	H343003000		Hose Ass'y
41	H343003200		Clamp
44	H340102500		Rubber
94	N030810002		Washer
97	H343011200		Clamp
119	H343001500		Hose Ass'y
120	H343001600		Hose Ass'y
121	H343301500		Clamp
122	N010381238		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
