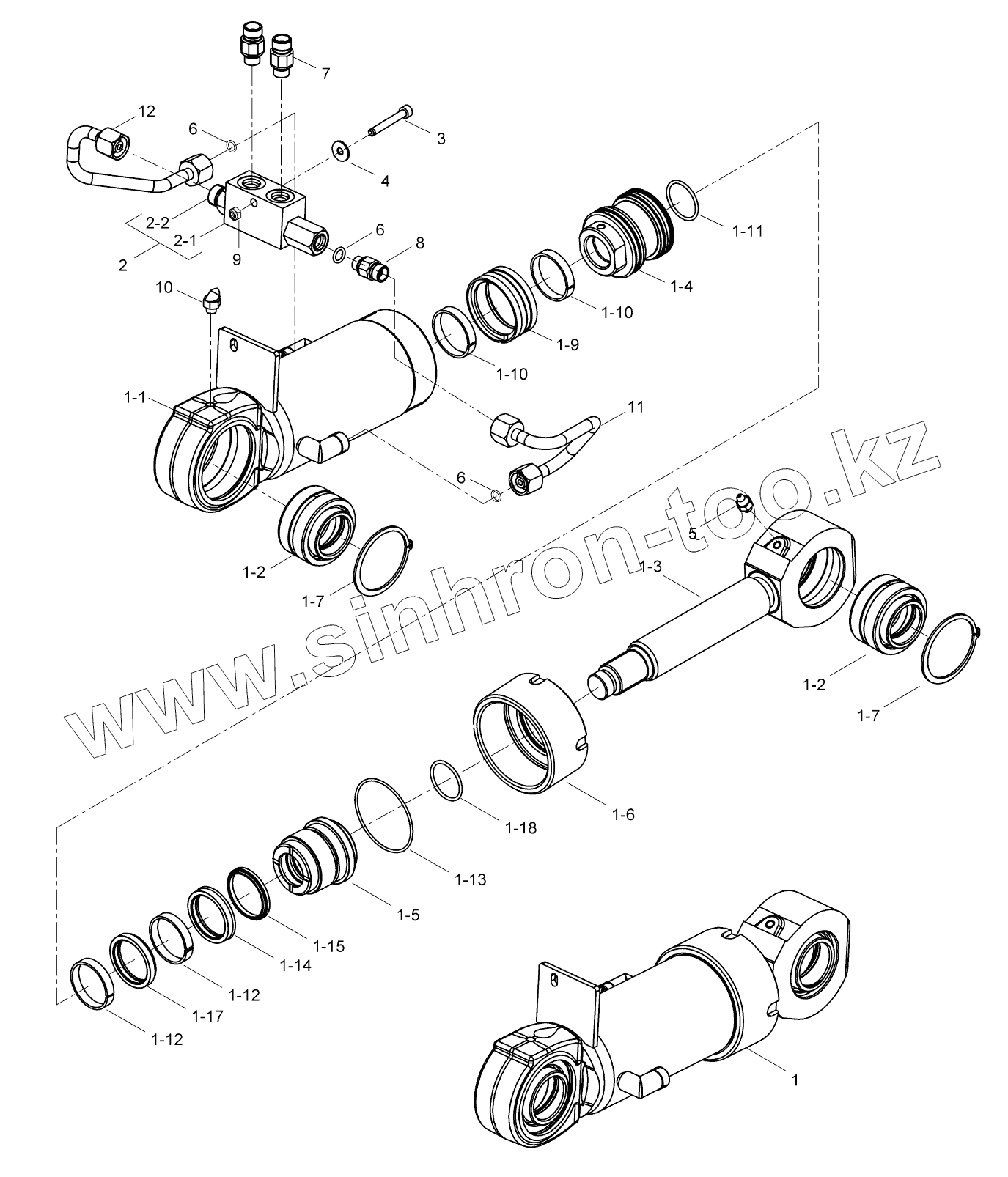

Каталог запасных частей к технике: Hidromek HMK 230LC3. QUICK COUPLER CYLINDER (OP)

Тип техники

Марка

Модель

Схема

1-1

1-2

1-3

1-4

1-5

1-6

1-7

1-9

1-10

1-11

1-12

1-13

1-14

1-15

1-17

1-18

2-1

2-2

Позиция на иллюстрации	Заводской номер детали	Название детали
H340137502	H340137502	CYLINDER ASSY
1	H340137602	CYLINDER S.A.
1-1	H340137702	BARREL
1-2	20700400	Radial, spherical plain bearing
1-3	H340118700	PISTON ROD
1-4	20120450	Piston
1-5	H340137900	CYLINDER GLAND
1-6	H340138000	COVER
1-7	N050220200	Retaining ring
1-9	N103587000	Seal, piston
1-10	N101657056	Guide ring, piston
1-11	N102004035	O-ring, piston
1-12	N100404597	GUIDE RING, HEAD
1-13	N102006440	O-ring, end cap
1-14	N104405013	SEAL DUST
1-15	N105404805	SEAL DUST
1-17	N107405506	BUFFER SEAL
1-18	N102006420	O-RING
2	H340115002	VALVE, CHECK
2-1	H349048001B	HOUSING
2-2	H349048002A	VALVE, CHECK
3	N015890386	Bolt
4	N030020004	WASHER
5	N081210020	Grease nipple
6	N102000715	O-RING
7	N16K114341	FITTING
8	N16K114701	FITTING
9	N025900050	BOLT
10	N081120020	GREASE NIPPLE
11	H340138202	PIPE
12	H340138302	PIPE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
