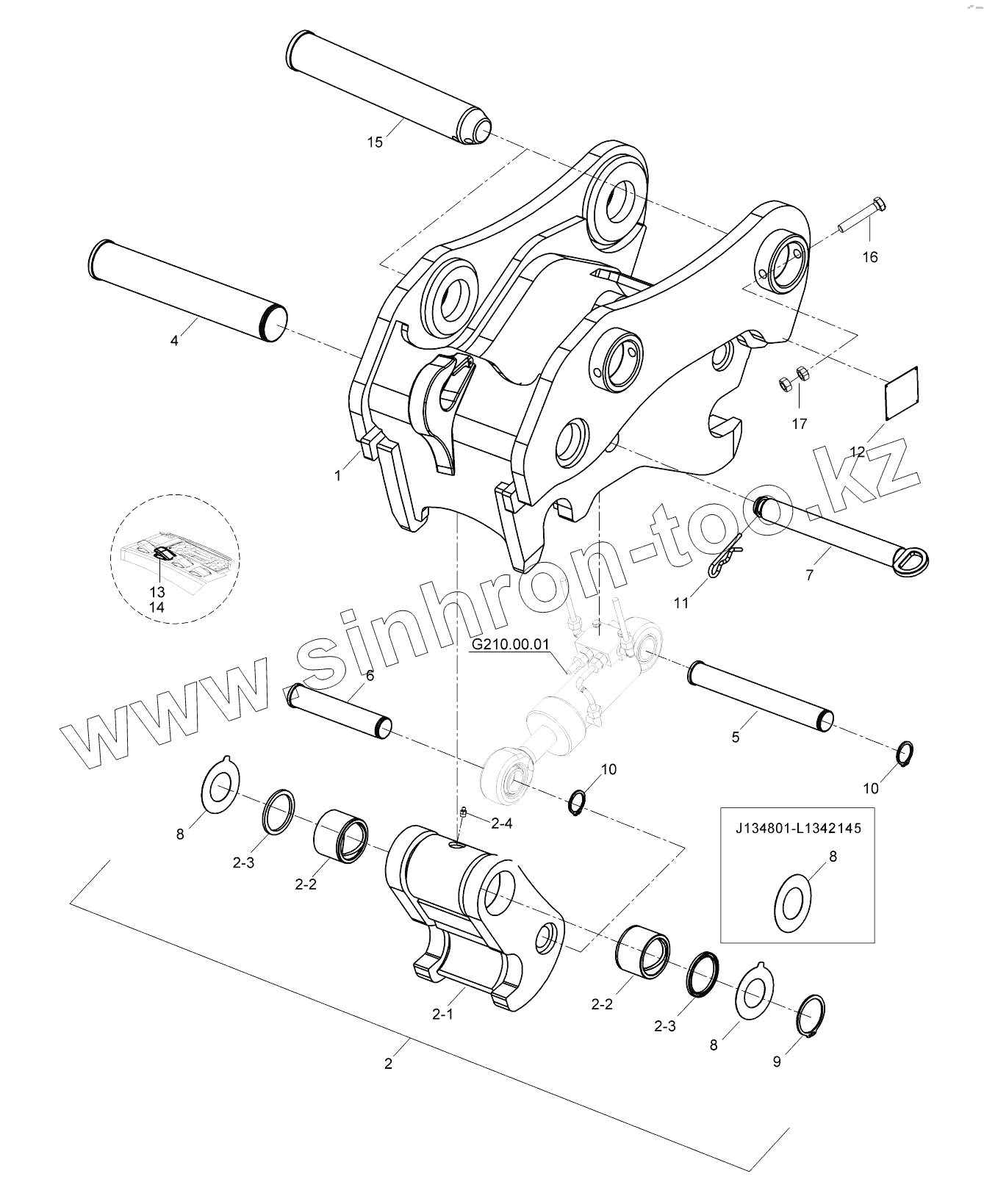

Каталог запасных частей к технике: Hidromek HMK 230LC3. QUICK COUPLER ASSY (OP)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2-1
2-2
2-2
2-3
2-3
2-4
4
5
6
7
8
8
8
9
10
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
H340110104 H340110104 QUICK HITCH GROUP, WITH HYD. CONT.
1 H340110206 QUICK HITCH
2 H340111405 JAW
2-1 H340111503 JAW
2-2 H345203701 Bushing
2-3 N105708505 Scraper
2-4 N081110000 GREASE NIPPLE
4 H340111802 PIN
5 H340114401 PIN
6 H340112802 PIN
7 H340113103 PIN
8 N082071131 SHIM
9 N050090927 SNAP RING
10 N050020863 SNAP RING
11 N063006085 COTTER PIN
12 H907001800 DECAL
13 52031180 BUTTON
14 52021030 KEY
15 H340112000 PIN
16 N010381418 Bolt
17 N023570314 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
