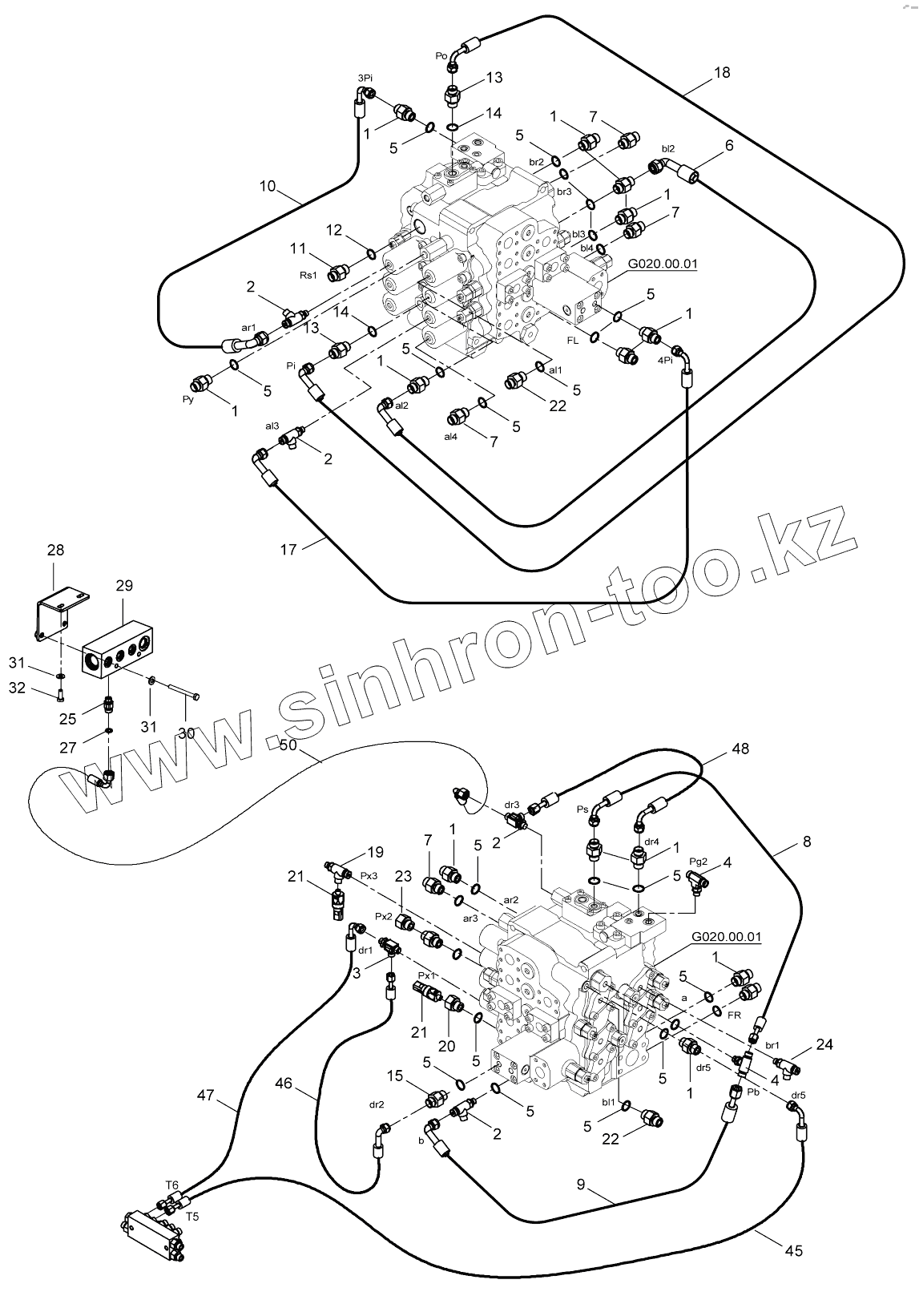

Каталог запасных частей к технике: Hidromek HMK 230LC3. PILOT HYD. PIPING, M.C.V.

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

1

1

1

2

2

2

2

3

4

4

5

5

5

5

5

5

5

5

5

5

5

5

5

5

5

6

7

7

7

7

8

9

10

11

12

13

13

14

14

15

17

18

19

20

21

21

22

22

23

24

25

27

28

29

30

31

31

32

45

46

47

48

50

Позиция на иллюстрации	Заводской номер детали		Название детали
1	N16K114341		FITTING
2	N16T020202		FITTING, TEE
3	N16T020404		FITTING
4	N16R020202		FITTING, TEE
5	N102001024		O-RING
6	97S091220		Hose Ass'y
7	N16K114391		FITTING
8	97Q091208		HOSE ASSY
9	97Q091209		Hose Ass'y
10	97S091216		HOSE ASSY
11	N16K114345		FITTING
12	N102002835		O-RING
13	N16K114702		FITTING
14	N102001322		O-RING
15	N16K114356		FITTING
17	97S091216		HOSE ASSY
18	H343208100		HOSE ASSY
19	H343201702		FITTING, TEE
20	H343203500		ADAPTER
21	H343201802		PRESSURE INDICATOR
22	N16K114394		FITTING
23	H233521700		Connector
24	H343202801		Tee
25	N16K114341		FITTING
27	N102001024		O-RING
28	H343207900		PLATE W.A.
29	H343202200		BLOCK
30	N010380482		BOLT
31	N030810014		Washer
32	N010232114		Bolt
45	97Q091248		Hose Ass'y
46	97Q092211		HOSE ASSY
47	97Q092242		HOSE ASSY
48	97T091207		Hose Ass'y
50	97U091222		HOSE ASSY

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
