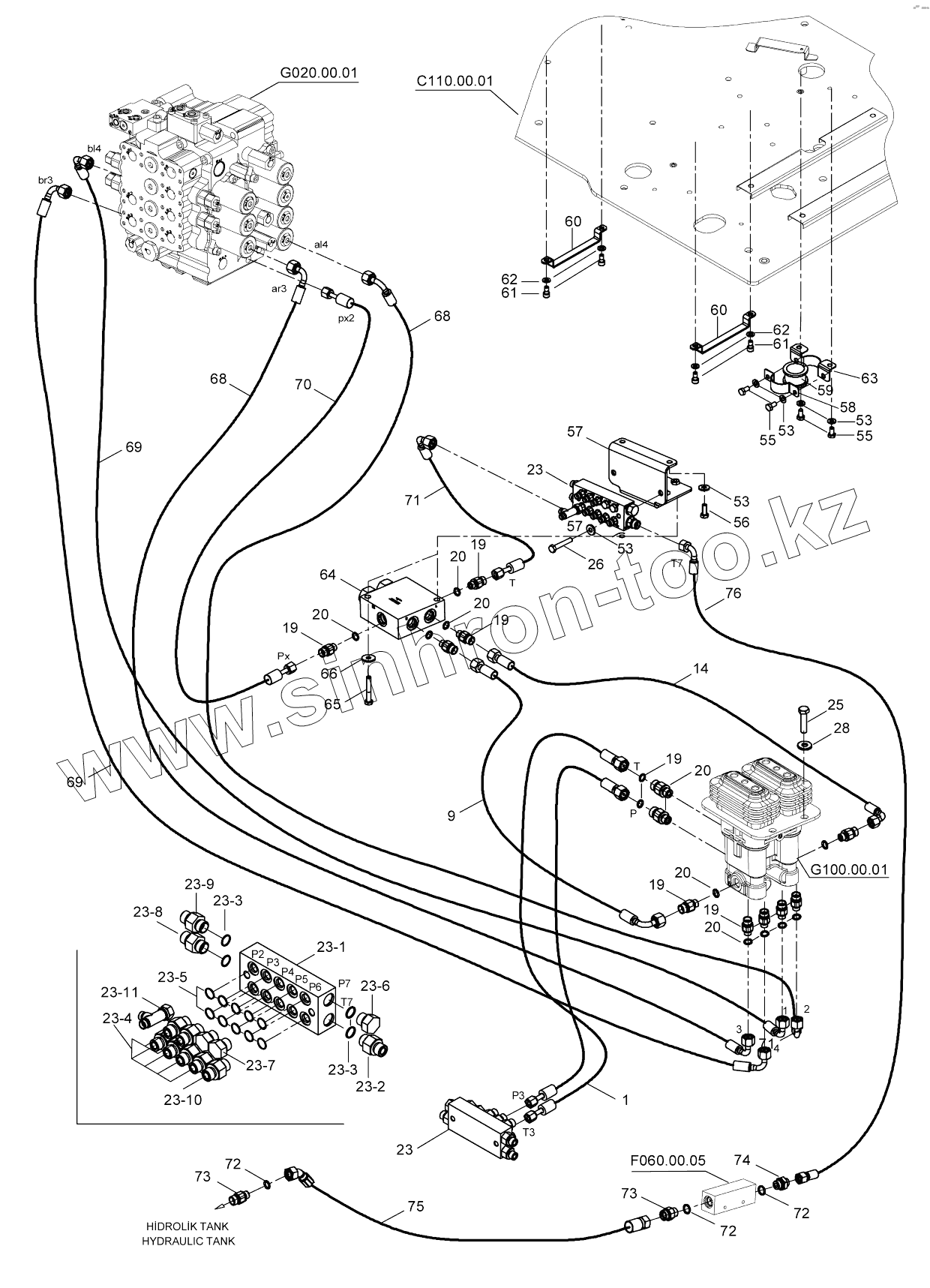

Каталог запасных частей к технике: Hidromek HMK 230LC3. PILOT HYD. PIPING, ATTACHMENT (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
9
14
19
19
19
19
19
19
20
20
20
20
20
20
23
23
23-1
23-2
23-3
23-3
23-4
23-5
23-6
23-7
23-8
23-9
23-10
23-11
25
26
28
53
53
53
53
55
55
56
57
57
58
59
60
60
61
61
62
62
63
64
65
66
68
68
69
69
70
71
72
72
72
73
73
74
75
76
Позиция на иллюстрации Заводской номер детали Название детали
1 97N091223 Hose Assy
9 97Q091219 HOSE ASSY
14 97Q091218 HOSE ASSY
19 N16K114341 FITTING
20 N102001024 O-RING
23 H343200500 Pilot Manifold Ass'y
23-1 H343200600 Manifold
23-2 N16K114343 FITTING
23-3 N102001724 O-RING
23-4 N16K114341 FITTING
23-5 N102001024 O-RING
23-6 N16X120003 PLUG
23-7 N16X120004 PLUG
23-8 N16K114349 FITTING
23-9 H343200700 Connector
23-10 N16K114356 FITTING
23-11 H343202801 Tee
25 N010232498 BOLT
26 N010380674 BOLT
28 N030810015 Washer
53 N030020121 Washer
55 N010232486 Bolt
56 N010232462 Bolt
57 H343207301 BRACKET W.A.
58 H343201901 CLAMP
59 H340102500 Rubber
60 H343204100 PLATE
61 N015890794 BOLT
62 N030810015 Washer
63 H343202000 PLATE W.A.
64 H343207102 VALVE, PILOT CONTROL
65 N010380434 BOLT
66 N030020111 Washer
68 97S091264 HOSE ASSY
69 97T091261 HOSE ASSY
70 97Q091238 Hose Ass'y
71 97S091208 HOSE ASSY
72 N102002235 O-RING
73 N16K114344 FITTING
74 N16K114346 FITTING
75 99P094224 HOSE ASSY
76 99Q093238 HOSE ASSY
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
