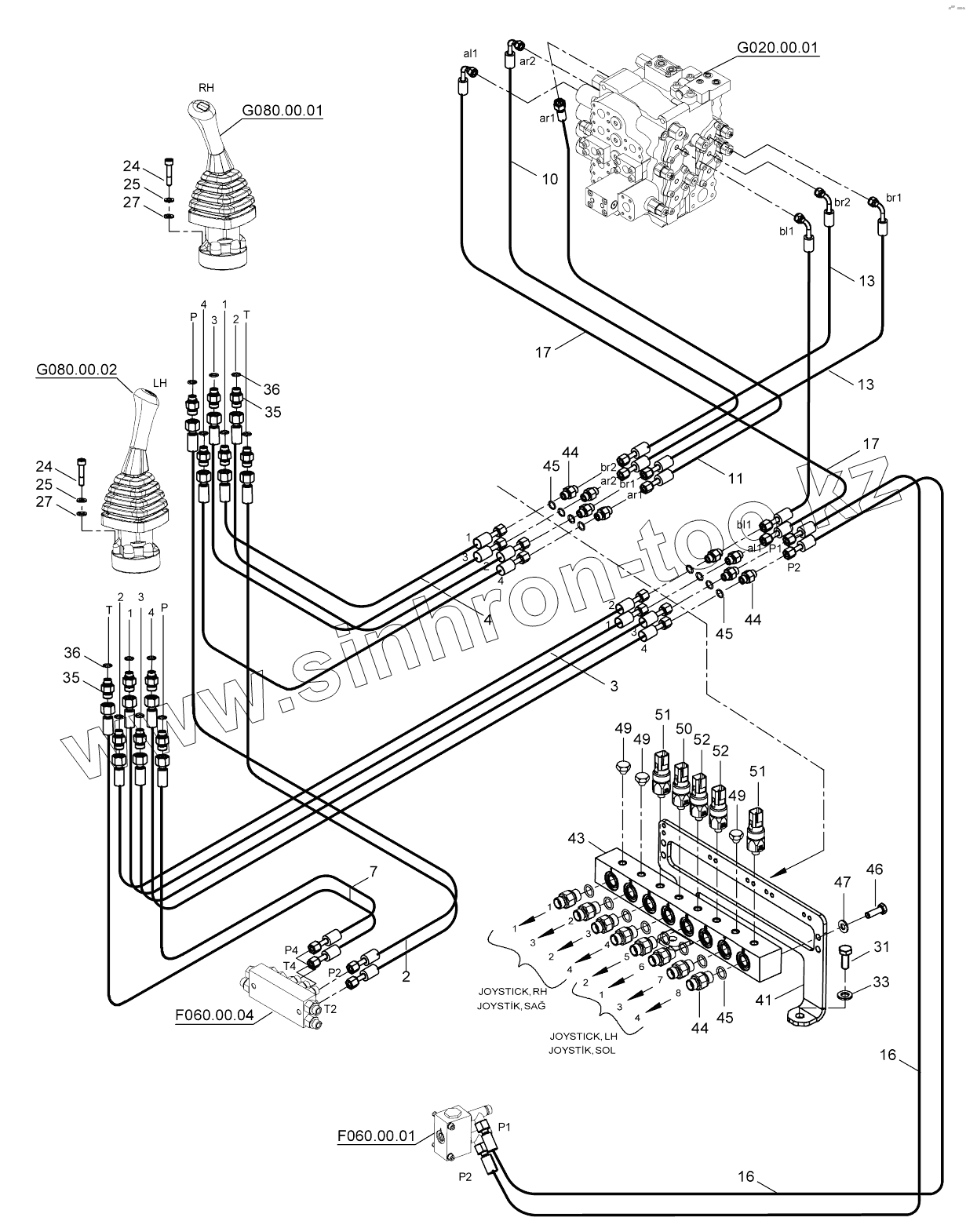

Каталог запасных частей к технике: Hidromek HMK 230LC3. PILOT HYD. PIPING, ATTACHMENT (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
7
10
11
13
13
16
16
17
17
24
24
25
25
27
27
31
33
35
35
36
36
41
43
44
44
44
45
45
45
46
47
49
49
49
50
51
51
52
52
Позиция на иллюстрации Заводской номер детали Название детали
2 97N091237 Hose Ass'y
3 97N091241 HOSE ASSY
4 97N091239 Hose Ass'y
7 97N091230 Hose Ass'y
10 97Q091226 HOSE ASSY
11 97N091228 HOSE ASSY
13 97Q091224 Hose
16 97N091231 Hose
17 97Q091230 Hose Ass'y
24 N015890326 Bolt m6x25
25 N030100013 WASHER
27 N031310008 WASHER
31 N010232462 Bolt
33 N030810015 Washer
35 N16K310365 Adapter
36 N102001119 O-ring
41 H253210101 BRACKET
43 H253210300 MANIFOLD
44 N16K114348 ADAPTER
45 N102001322 O-RING
46 N010232138 BOLT
47 N030810014 Washer
49 H253210500 PLUG
50 H233511002 SENSOR, PRESSURE
51 H343201802 PRESSURE INDICATOR
52 H233520601 SWITCH, PRESSURE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
