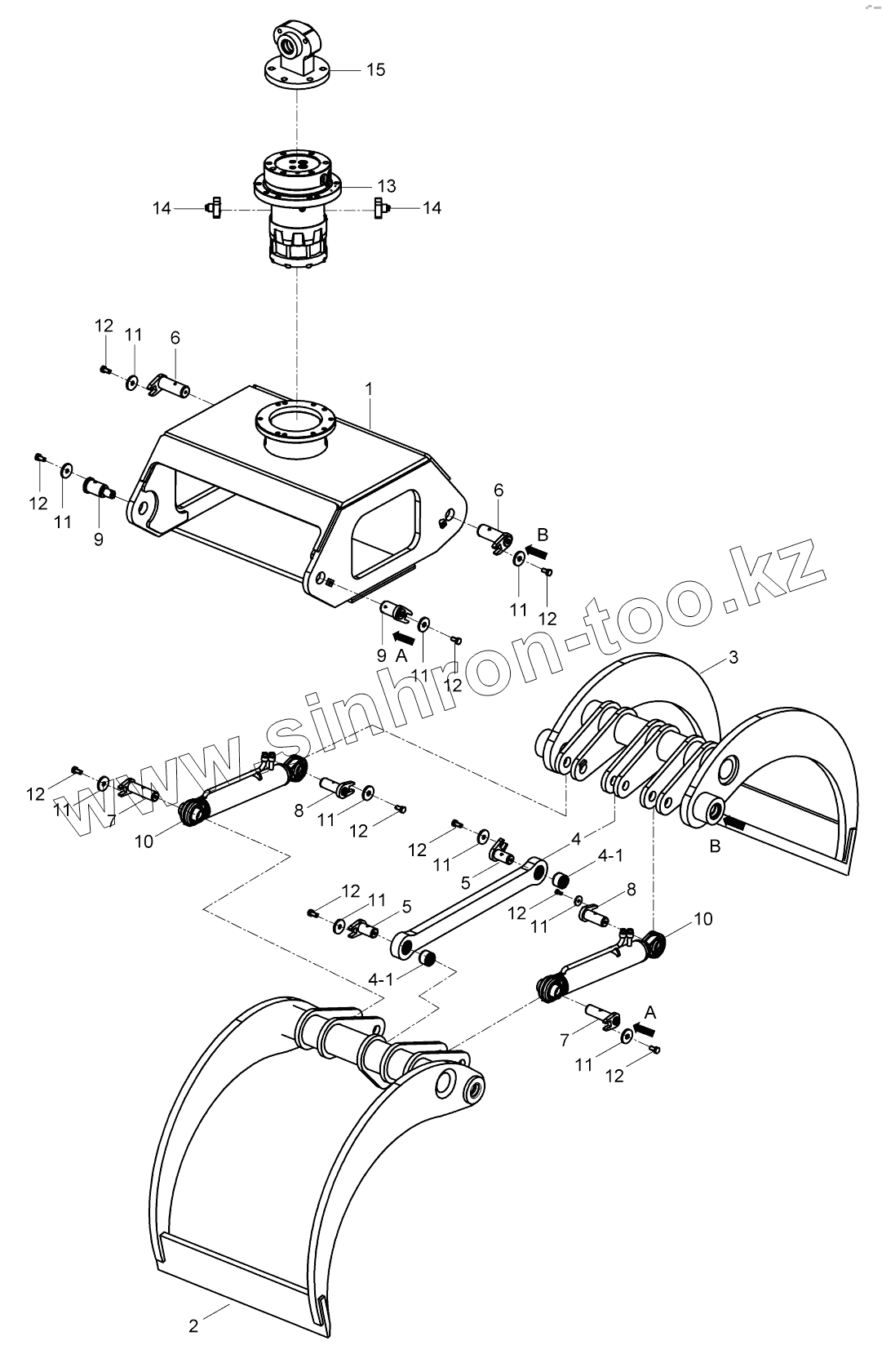

Каталог запасных частей к технике: Hidromek HMK 230LC3. LOG ATTACHMENT (OP)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4-1
4-1
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
13
14
14
15
Позиция на иллюстрации Заводской номер детали Название детали
H230160000 H230160000 LOG GRAPPLE GROUP
1 H230161000 HOUSING
2 H230162100 ARM
3 H230164200 ARM
4 H230164500 LINK
4-1 H230167500 BUSHING
5 H230161700 PIN
6 H230163500 PIN
7 H230161900 PIN
8 H230163600 PIN
9 H230162800 PIN
10 H230165100 CYLINDER
11 N030780002 WASHER
12 N010232438 BOLT
13 H535307100 ROTATOR
14 H230166600 FLANGE
15 H230163400 BRACKET
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
