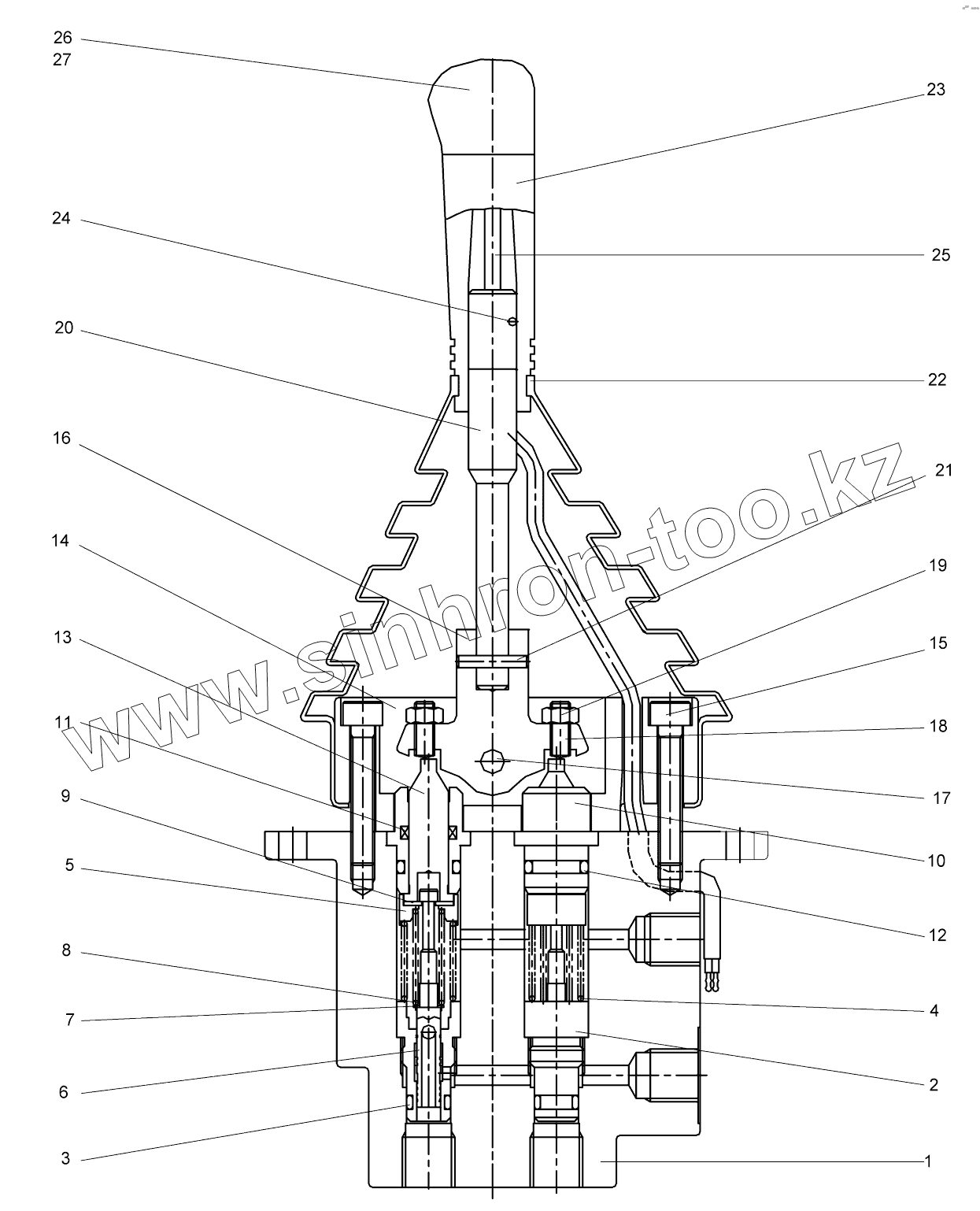

Каталог запасных частей к технике: Hidromek HMK 230LC3. JOYSTICK, DOZER & OUTRIGGER (OP)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
H233200200	H233200200		Joistic, Dozer/Outrig.
1	H239042001		Body
2	H239042002		Plug
3	H239042003		O-Ring
4	H239042004		Spring
5	H239043006		Spring Seat
6	H239042006		Spool
7	H239043004		Spring Seat
8	H239042008		Spring
9	H239042009		Stopper
10	H239042010		Plug
11	H349051017		Rod Seal
12	H239043011		O-Ring
13	H239042013		Push Rod
14	H239042014		Cover
15	H239042015		Wrench Bolt
16	H239042016		Guide
17	H239042017		Pin
18	H239042018		Socket Bolt
19	H239042019		Nut
20	H239042020		Bar
21	H239042021		Spring Pin
22	H239042022		Boot
23	H239042023		Lever
24	H239042024		Spring Pin
25	H239042025		Switch Assy
26	H239042026		Cap
27	H239042027		Tapping Screw
K1	H239042028		Spool KIT
K2	H239042029		Plug KIT
K3	H239042030		Seal KIT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
