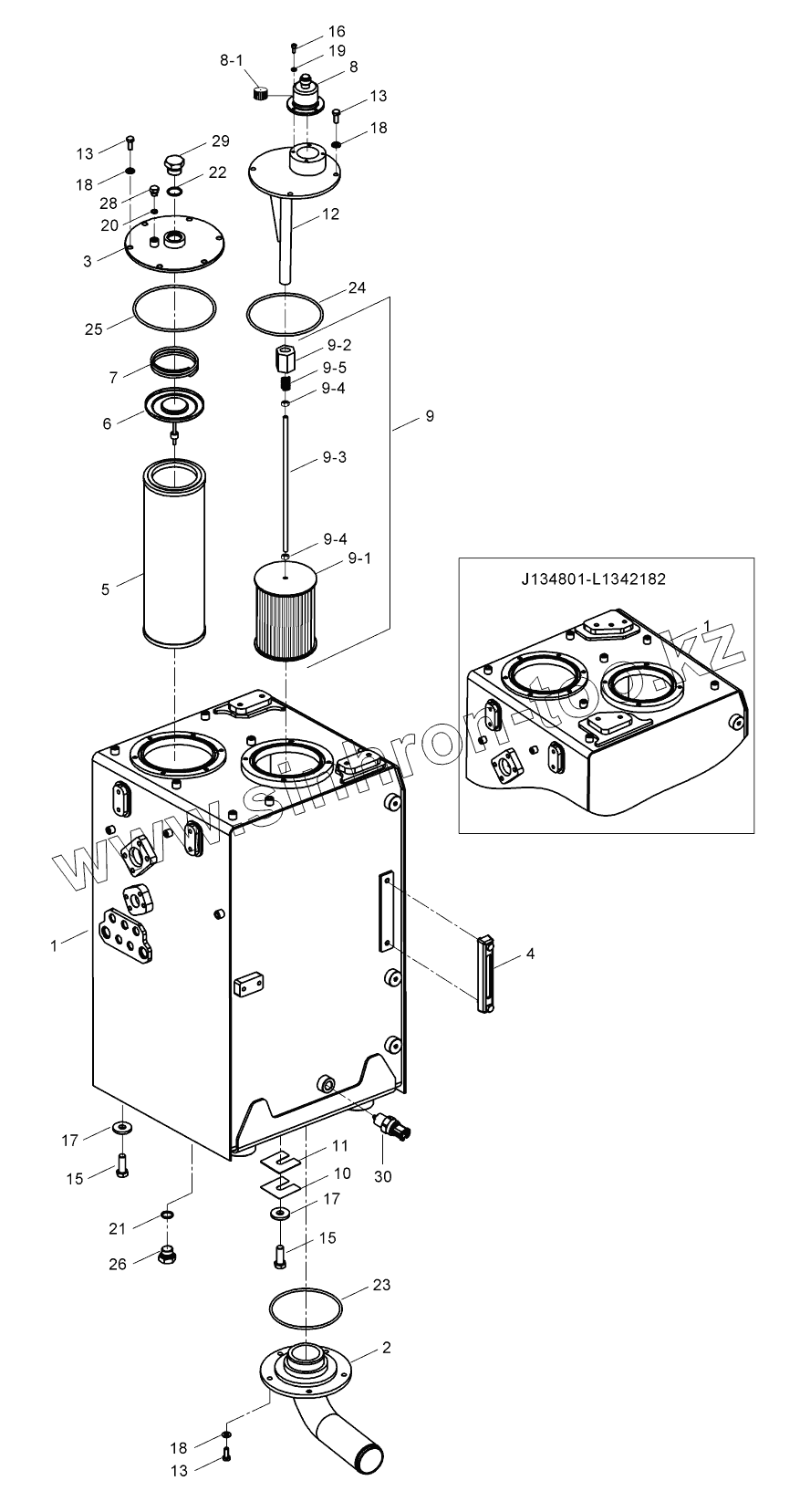

Каталог запасных частей к технике: Hidromek HMK 230LC3. HYDRAULIC TANK ASSY

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

8-1

9

9-1

9-2

9-3

9-4

9-4

9-5

10

11

12

13

13

13

15

15

16

17

17

18

18

18

19

20

21

22

23

24

25

26

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H333402602		TANK, HYDRAULIC
2	H333403800		PIPE
3	H343401701		COVER
4	H343403601		Gauge Level
5	H343403802		FILTER, OIL
6	H343403901		VALVE, CHECK
7	H343404000		Spring
8	H343405801		CAP, TANK
8-1	H349079001A		FILTER ELEMENT
9	H343404601		Strainer Ass'y, Suc.
9-1	H349081001		STRAINER
9-2	H343404900		HOLDER
9-3	H253404700		ROD
9-4	N023570206		NUT
9-5	H343404800		SPRING
10	H343409500		Shim
11	H343410400		Shim
12	H343425000		COVER
13	N010232462		Bolt
15	N010233590		BOLT
16	N015890302		BOLT
17	N030560006		WASHER
18	N030810015		Washer
19	N031310008		WASHER
20	N102001024		O-RING
21	N102002234		O-RING
22	N102002835		O-RING
23	N102016457		O-RING
24	N102017957		O-RING
25	N102018957		O-RING
26	N16X120002		PLUG
28	N16X120004		PLUG
29	N16X120005		PLUG
30	H348026700		SENSOR, TEMPERATURE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
