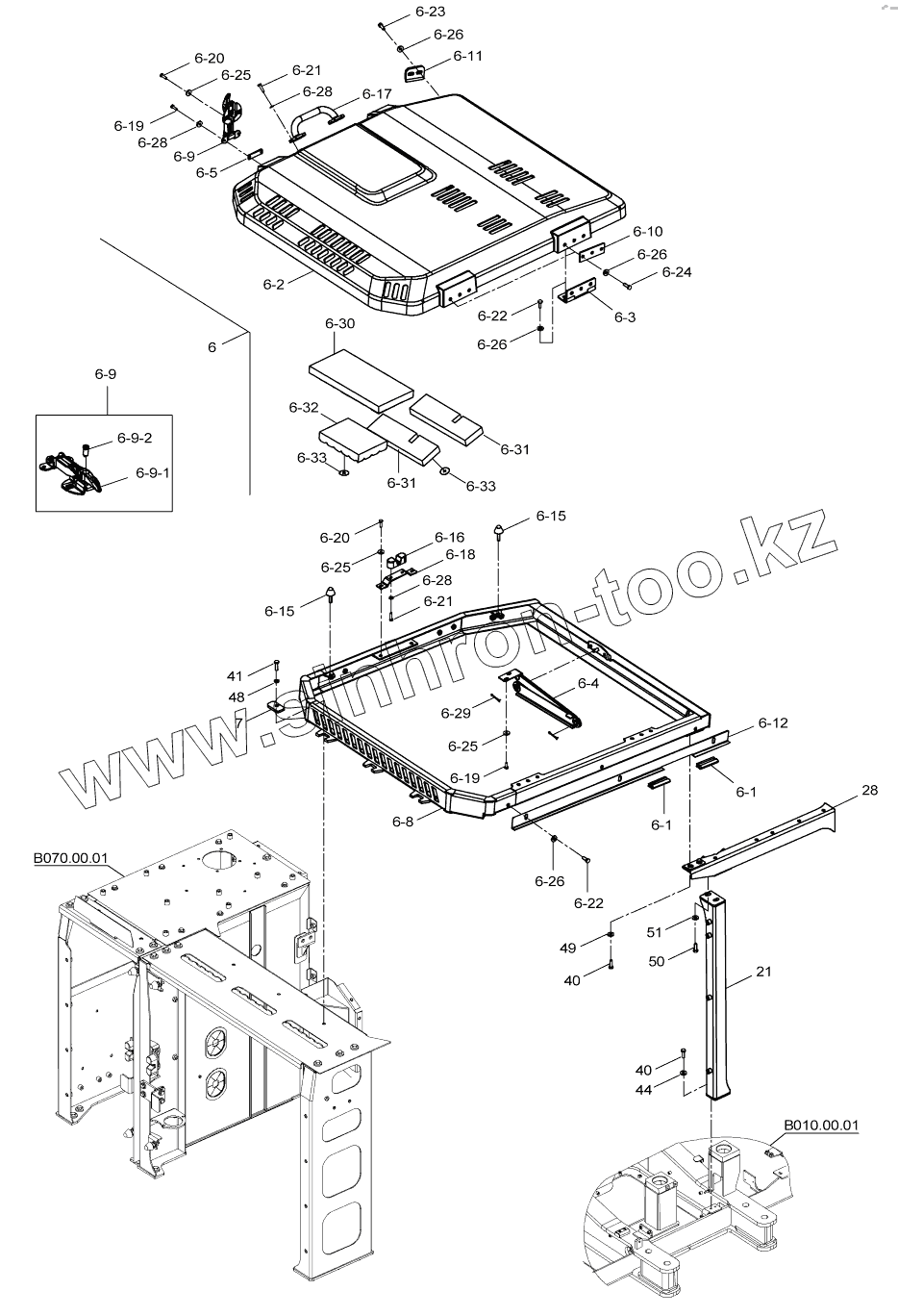

Каталог запасных частей к технике: Hidromek HMK 230LC3. ENGINE HOOD MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
6
6-1
6-1
6-2
6-3
6-4
6-5
6-8
6-9
6-9
6-9-1
6-9-2
6-10
6-11
6-12
6-15
6-15
6-16
6-17
6-18
6-19
6-19
6-20
6-20
6-21
6-21
6-22
6-22
6-24
6-25
6-25
6-25
6-26
6-26
6-26
6-26
6-28
6-28
6-28
6-29
6-30
6-31
6-31
6-32
6-33
6-33
7
21
28
40
40
41
44
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
6 H341322500 HOOD
6-1 98Z020010 Wheather Strip
6-2 H221132502 HOOD
6-3 H221142500 HINGE
6-4 H221144500 ARM
6-5 H251126000 PLATE
6-8 H341322600 FRAMEWORK
6-9 H331127600 LOCK
6-9-1 H331127200 LOCK
6-9-2 H331127300 LOCK CYLINDER
6-10 H331135000 PLATE
6-11 H341323100 BRACKET
6-12 H341324800 PLATE
6-15 H341102900 Stopper
6-16 H371128900 STOPPER
6-17 H371130800 HANDLE
6-18 H371159400 SUPPORT
6-19 N010232114 Bolt
6-20 N010232138 BOLT
6-21 N010232162 Bolt
6-22 N010232462 Bolt
6-23 N010232486 Bolt
6-24 N010232498 BOLT
6-25 N030560001 WASHER
6-26 N030560002 WASHER
6-28 N030810014 Washer
6-29 N061002530 COTTER PIN
6-30 H341325000 ISOLATION SPONGE
6-31 H341325100 ISOLATION SPONGE
6-32 H341325200 ISOLATION SPONGE
6-33 H341139700 Holder, Sponge
7 H251148100 PLATE
21 H341318000 SUPPORT
28 H341320400 SUPPORT
40 N010232486 Bolt
41 N010232498 BOLT
44 N030560002 WASHER
48 N030810015 Washer
49 N030780002 WASHER
50 N010232846 BOLT
51 N030560004 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
