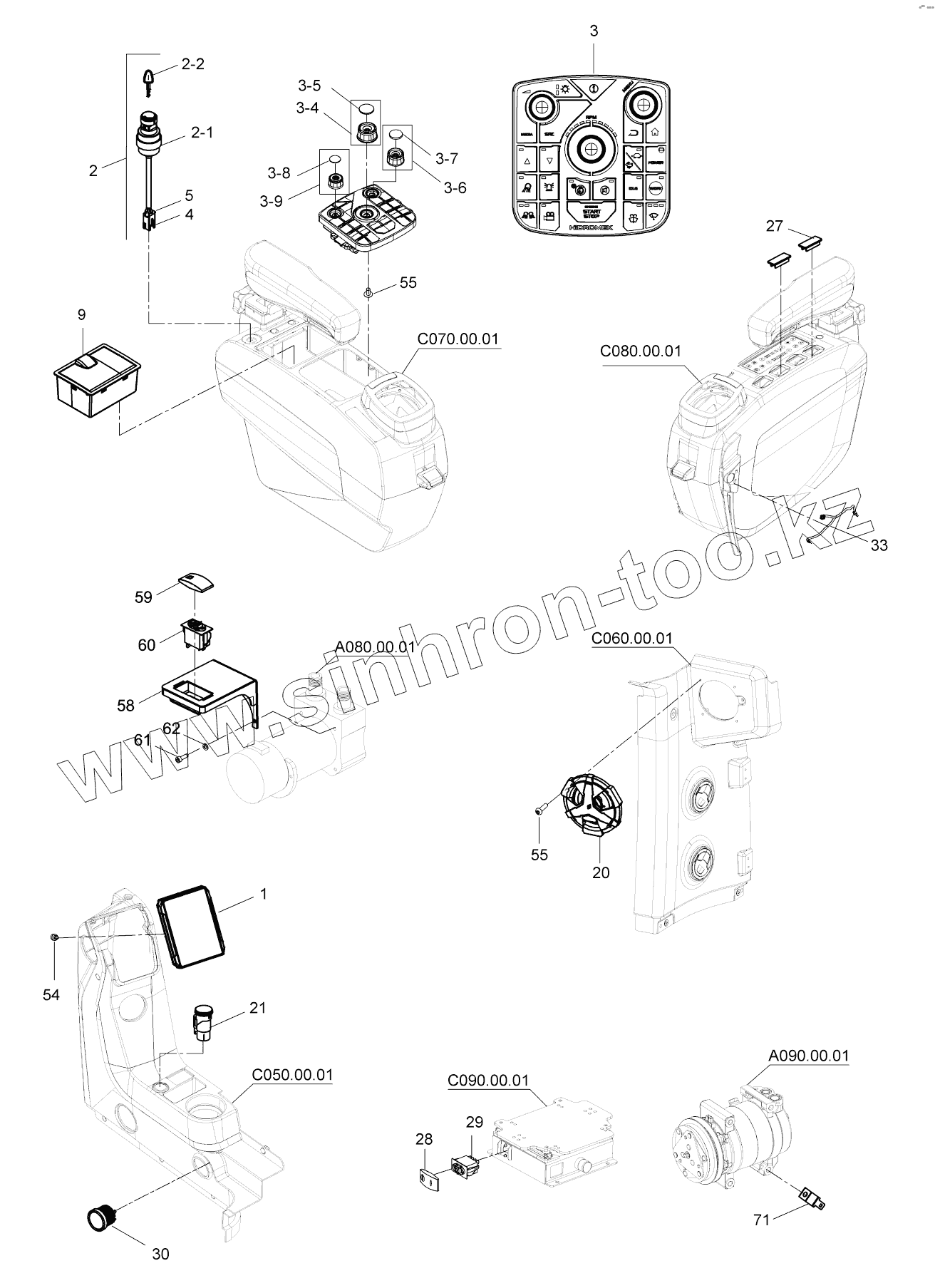

Каталог запасных частей к технике: Hidromek HMK 230LC3. ELECTRIC PARTS (3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2-1
2-2
4
5
3
3-4
3-5
3-6
3-7
3-8
3-9
9
20
21
27
28
29
30
33
54
55
55
58
59
60
61
62
71
Позиция на иллюстрации Заводской номер детали Название детали
1 H348042000 INSTRUMENT PANEL
2 H348025515 IGNITION KEY
2-1 H349095008 IGNITION KEY
2-2 H349095011 KEY
4 50614110 CONNECTOR
5 50614120 TERMINAL
3 H348042200 CONTROL PANEL
3-4 H906114900 BUTTON, ACCELERATOR
3-5 H906157000 COVER
3-6 H906158000 BUTTON
3-7 H906163000 BUTTON
3-8 H906164000 BUTTON
3-9 H906169000 COVER
9 H906112000 TORPEDO BOX
20 F9925256 SPEAKER
21 H348026201 SOCKET
27 52036000 COVER
28 52031240 BUTTON, EMERGENCY
29 52021020 KEY
30 H258009002 HOURMETER
33 H348002503 HARNESS
54 N015870278 BOLT
55 N049601826 SCREW
58 H348045900 PLATE
59 52031515 BUTTON
60 52021030 KEY
61 N015870158 SCREW
62 N030100011 Washer
71 H348031400 PLATE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
