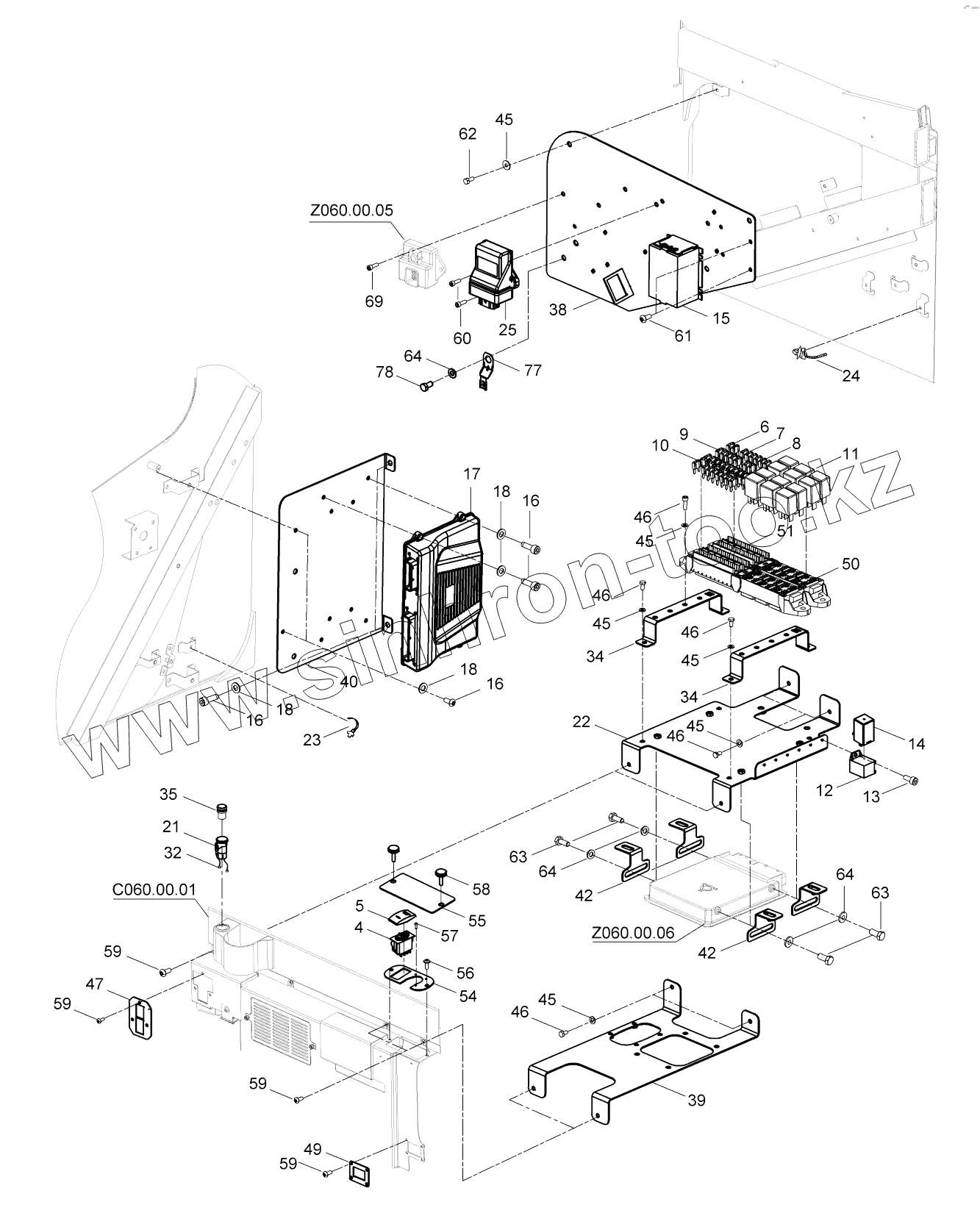

Каталог запасных частей к технике: Hidromek HMK 230LC3. ELECTRIC PARTS (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
18
18
21
22
23
24
25
32
34
34
35
38
39
40
42
42
45
45
45
45
45
45
46
46
46
46
46
47
49
50
51
54
55
56
57
58
59
59
59
59
60
61
62
63
63
64
64
64
69
77
78
Позиция на иллюстрации Заводской номер детали Название детали
4 52021110 ROCKER SWITCH
5 52031390 BUTTON
6 52708000 FUSE
7 52708200 FUSE
8 52708300 FUSE
9 52708400 FUSE
10 52708600 FUSE
11 54020000 RELAY
12 55500024 SOCKET, RELAY
13 N015870014 BOLT
14 52804507 BUZZER
15 H348007501 CONVERTER
16 N015870170 BOLT
17 H348042100 CONTROL UNIT, MACHINE
18 N030100011 Washer
21 H348026201 SOCKET
22 H348043300 PLATE
23 51001510 STRAP
24 51001810 STRAP
25 H348027501 CONTROL UNIT, WIPER
32 H348026101 HARNESS
34 H348043500 PLATE
35 H348002002 LIGHTER
38 H348043101 PLATE
39 H348044000 PLATE
40 H348043800 PLATE
42 H348043700 PLATE
45 N030020004 WASHER
46 N010231478 BOLT
47 H348045800 PLATE
49 H348044300 PLATE
50 50699458 CONNECTOR
51 50699459 CONNECTOR
54 H348045500 PLATE
55 H348045600 COVER
56 N049602042 SCREW
57 N015874130 BOLT
58 81300040 BOLT, SPECIAL
59 N049601838 SCREW
60 N015890302 BOLT
61 N015870158 SCREW
62 N010221454 BOLT
63 N010232114 Bolt
64 N030100017 WASHER
69 N015870302 BOLT
77 H348044500 BRACKET
78 N010222078 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
