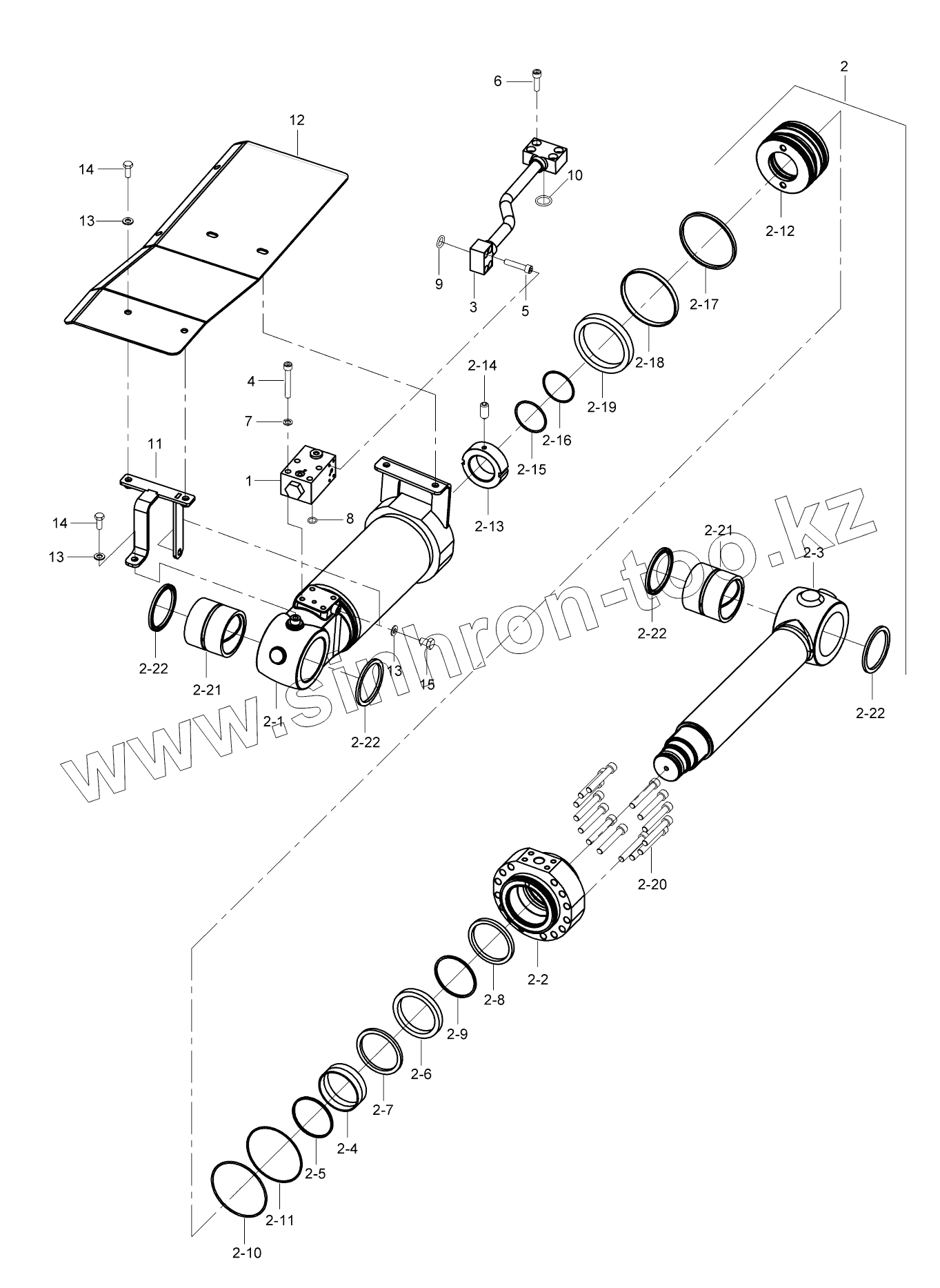

Каталог запасных частей к технике: Hidromek HMK 230LC3. DOZER CYLINDER, LH (OP)

Тип техники

Марка

Модель

Схема

1

2

2-1

2-2

2-3

2-4

2-5

2-6

2-7

2-8

2-9

2-10

2-11

2-12

2-13

2-14

2-15

2-16

2-17

2-18

2-19

2-20

2-21

2-21

2-22

2-22

2-22

2-22

3

4

5

6

7

8

9

10

11

12

13

13

13

14

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
H343112000	H343112000		CYLINDER ASSY , LEFT
1	H303114900		VALVE, CHECK
2	H343111900		CYLINDER
2-1	H343110800		BARREL
2-2	H233121401		CYLINDER GLAND
2-3	H223121900		PISTON ROD W.A.
2-4	N100008530		BUSHING
2-5	N051350066		SNAP RING
2-6	N104850012		SEAL, PISTON ROD
2-7	N104851006		SEAL, PISTON ROD
2-8	N105859908		SEAL, WIPER
2-9	N051350072		SNAP RING
2-10	N102011903		O-RING
2-11	N102612001		BACK-UP RING
2-12	H233121500		Piston
2-13	H233121600		Nut, Lock
2-14	N043050772		SCREW
2-15	N102006403		O-ring, piston
2-16	N102665701		BACK-UP RING
2-17	N100911706		GUIDE RING
2-18	N101912509		GUIDE RING
2-19	N103910216		SEAL, PISTON
2-20	N015901284		BOLT
2-21	H343304600		Bush
2-22	N105809505		SEAL, WIPER
3	H233124503		PIPE
4	N015870914		Bolt
5	N015890518		BOLT
6	N015890830		Bolt
7	N031310011		WASHER
8	N102001322		O-RING
9	N102001803		O-RING
10	N102002435		O-RING
11	H343111500		BRACKET W.A.
12	H343111600		PLATE
13	N030810015		Washer
14	N010232462		Bolt
15	N010232402		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
