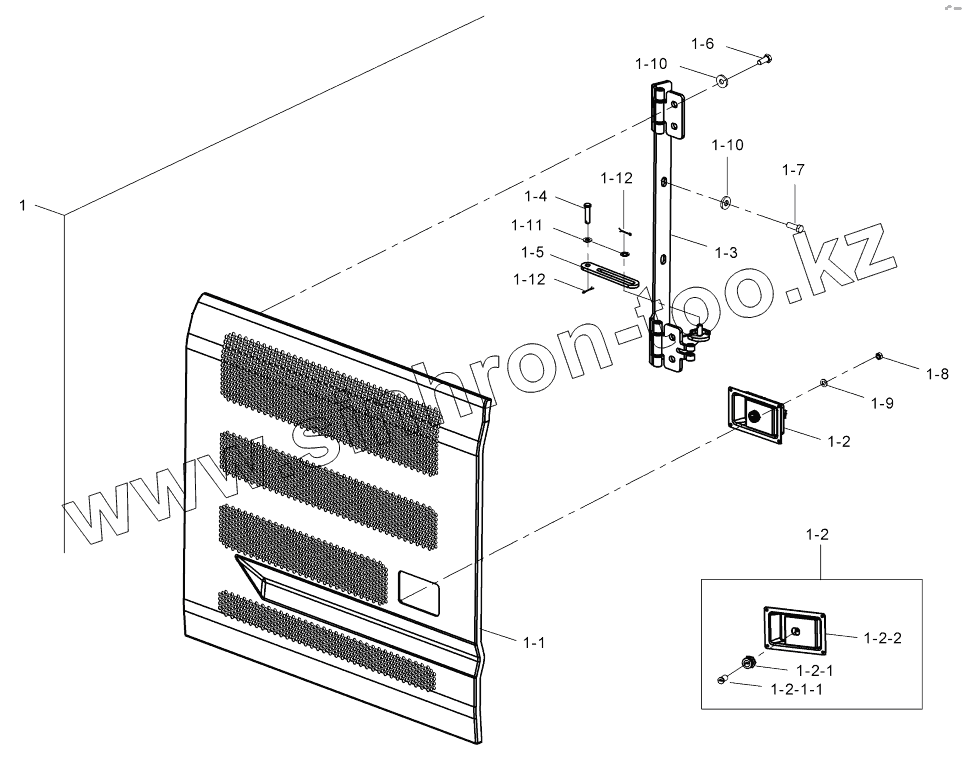

Каталог запасных частей к технике: Hidromek HMK 230LC3. DOOR MOUNTING, RH, TROPICAL (OP)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1-1
1-2
1-2
1-2-1
1-2-1-1
1-2-2
1-3
1-4
1-5
1-6
1-7
1-8
1-9
1-10
1-10
1-11
1-12
1-12
Позиция на иллюстрации Заводской номер детали Название детали
1 Н221398001 DOOR
1-1 Н221398101 DOOR
1-2 Н331127500 LOCK
1-2-1 Н331127100 HUB
1-2-1-1 Н331127300 LOCK CYLINDER
1-2-2 Н331127000 LOCK
1-3 Н371319100 HINGE
1-4 Н371319700 PIN
1-5 Н371322000 PLATE
1-6 N010232846 BOLT
1-7 N010232858 BOLT
1-8 N025880026 NUT
1-9 N030100011 Washer
1-10 N030560004 WASHER
1-11 N030810001 Washer
1-12 N061002530 COTTER PIN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
