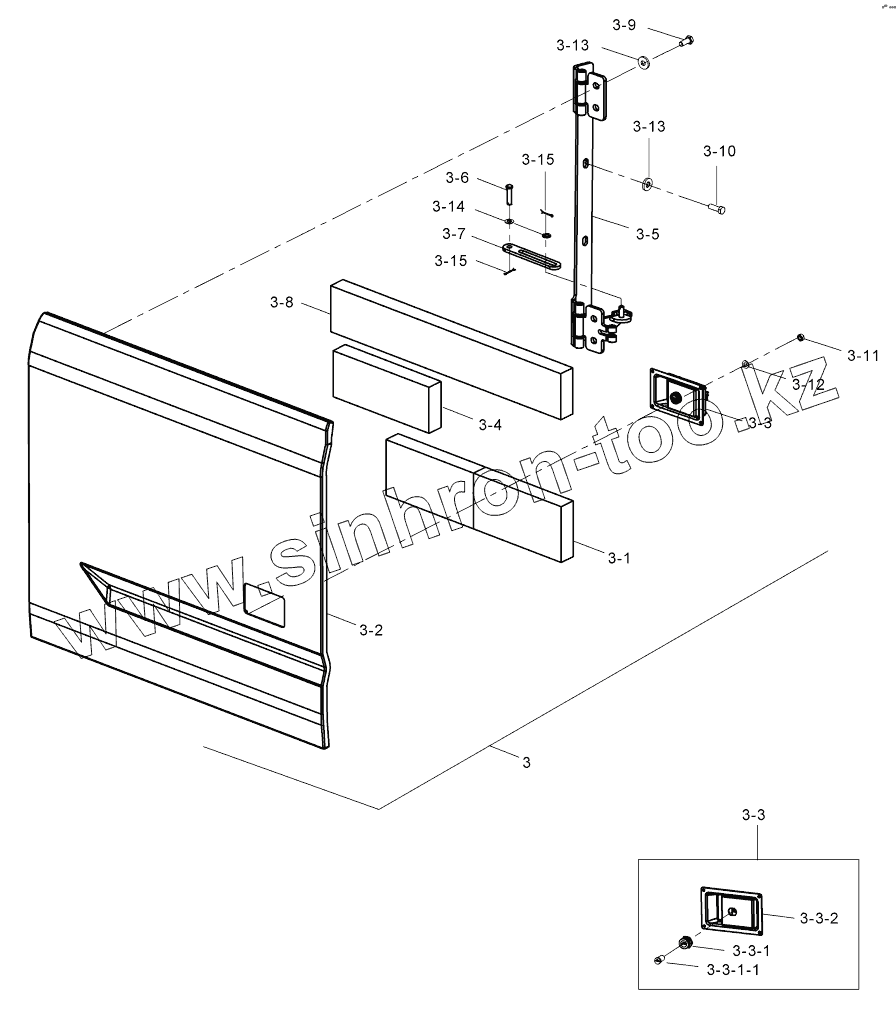

Каталог запасных частей к технике: Hidromek HMK 230LC3. DOOR MOUNTING, RH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
3-1
3-2
3-3
3-3
3-3-1
3-3-1-1
3-3-2
3-4
3-5
3-6
3-7
3-8
3-9
3-10
3-11
3-12
3-13
3-13
3-14
3-15
3-15
Позиция на иллюстрации Заводской номер детали Название детали
3 Н331130100 DOOR
3-1 Н331128900 ISOLATION SPONGE
3-2 Н331130200 DOOR
3-3 Н331127500 LOCK
3-3-1 Н331127100 HUB
3-3-1-1 Н331127300 LOCK CYLINDER
3-3-2 Н331127000 LOCK
3-4 Н331128800 ISOLATION SPONGE
3-5 Н371319100 HINGE
3-6 Н371319700 PIN
3-7 Н371322000 PLATE
3-8 Н371325700 ISOLATION SPONGE
3-9 N010232846 BOLT
3-10 N010232858 BOLT
3-11 N025880026 NUT
3-12 N030100011 Washer
3-13 N030560004 WASHER
3-14 N030810001 Washer
3-15 N061002530 COTTER PIN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
