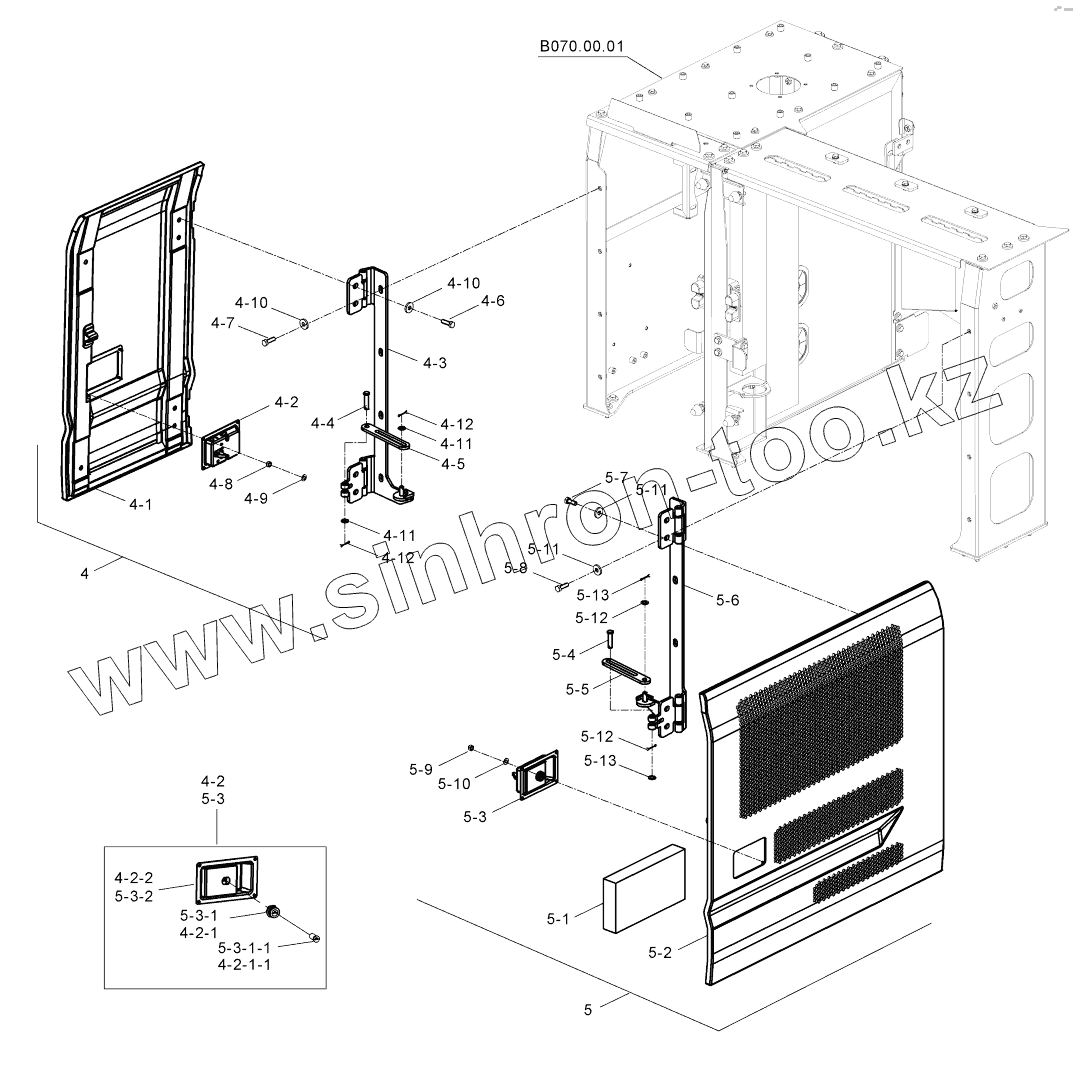

Каталог запасных частей к технике: Hidromek HMK 230LC3. DOOR MOUNTING, LH

Тип техники

Марка

Модель

Схема

4

4-1

4-2

4-2

4-2-1

4-2-1-1

4-2-2

4-3

4-4

4-5

4-6

4-7

4-8

4-9

4-10

4-10

4-11

4-11

4-12

4-12

5

5-1

5-2

5-3

5-3

5-3-1

5-3-1-1

5-3-2

5-4

5-5

5-6

5-7

5-8

5-9

5-10

5-11

5-11

5-12

5-12

5-13

5-13

Позиция на иллюстрации	Заводской номер детали		Название детали
4	Н331111500		DOOR
4-1	Н331111600		DOOR
4-2	Н331127500		LOCK
4-2-1	Н331127100		HUB
4-2-1-1	Н331127300		LOCK CYLINDER
4-2-2	Н331127000		LOCK
4-3	Н371319100		HINGE
4-4	Н371319700		PIN
4-5	Н371322000		PLATE
4-6	N010232846		BOLT
4-7	N010232858		BOLT
4-8	N025880026		NUT
4-9	N030100011		Washer
4-10	N030560004		WASHER
4-11	N030810001		Washer
4-12	N061002530		COTTER PIN
5	Н331110700		DOOR
5-1	Н331128900		ISOLATION SPONGE
5-2	Н331110801		DOOR
5-3	Н331127500		LOCK
5-3-1	Н331127100		HUB
5-3-1-1	Н331127300		LOCK CYLINDER
5-3-2	Н331127000		LOCK
5-4	Н371319700		PIN
5-5	Н371322000		PLATE
5-6	Н371322100		HINGE
5-7	N010232846		BOLT
5-8	N010232858		BOLT
5-9	N025880026		NUT
5-10	N030100011		Washer
5-11	N030560004		WASHER
5-12	N030810001		Washer
5-13	N061002530		COTTER PIN
