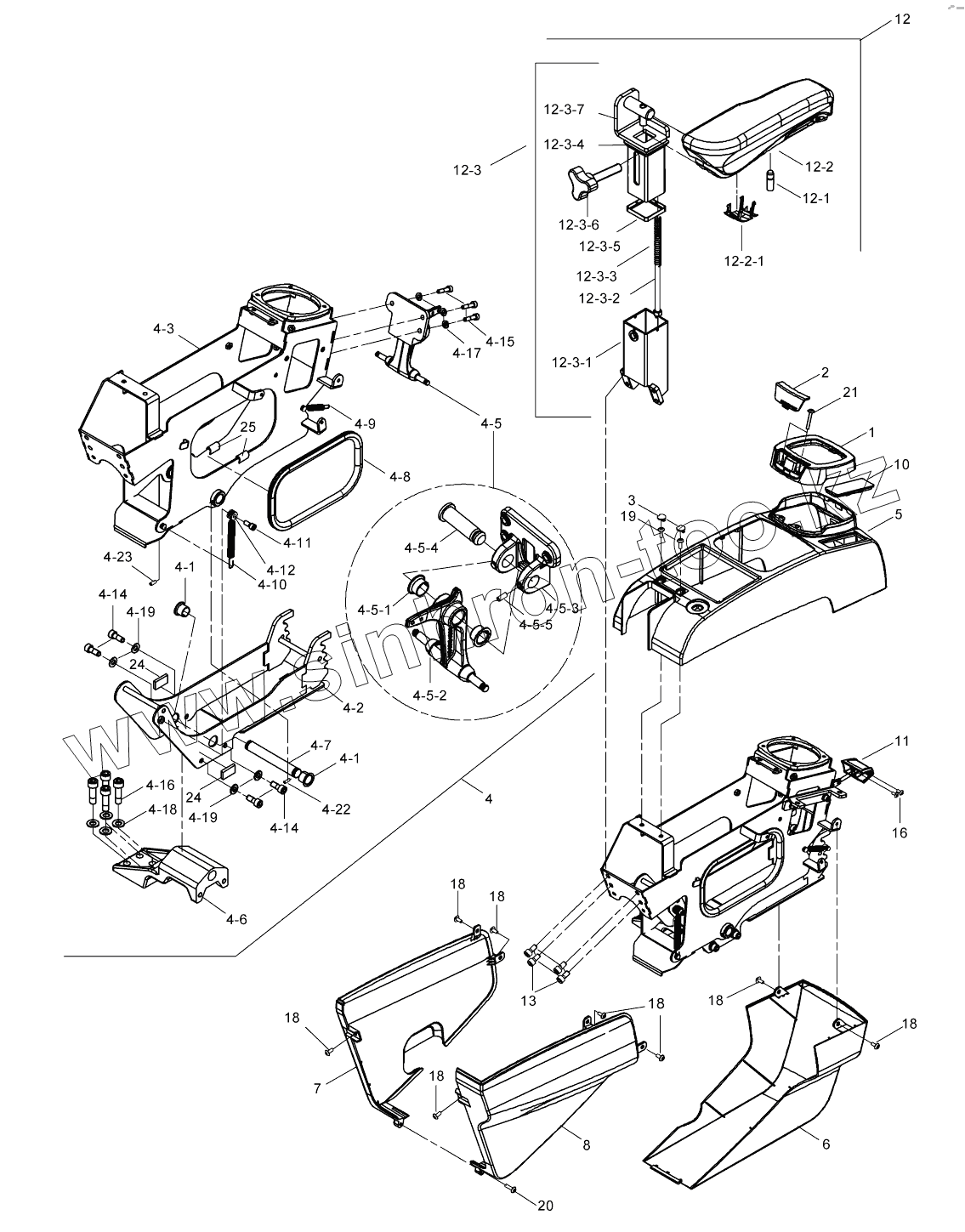

Каталог запасных частей к технике: Hidromek HMK 230LC3. CONSOLE ASSY, RH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4-1
4-1
4-2
4-3
4-5
4-5-1
4-5-2
4-5-3
4-5-4
4-5-5
4-6
4-7
4-8
4-9
4-10
4-11
4-12
4-14
4-14
4-15
4-16
4-17
4-18
4-19
4-19
4-22
4-23
5
6
7
8
10
11
12
12-1
12-2
12-2-1
12-3
12-3-1
12-3-2
12-3-3
12-3-4
12-3-5
12-3-6
12-3-7
13
16
18
18
18
18
18
18
18
19
20
21
24
24
25
Позиция на иллюстрации Заводской номер детали Название детали
H906107401 H906107401 CONSOLE , RIGHT
1 H906105501 TRIM
2 H906105601 COVER
3 H906105701 COVER
4 H906107500 MECHANISM , RIGHT
4-1 H906102200 BUSHING
4-2 H906107600 CONSOLE , RIGHT
4-3 H906108000 CONSOLE , RIGHT
4-5 H906109400 ARM
4-5-1 H906104200 BUSHING
4-5-2 H906104800 ARM
4-5-3 H906124500 BRACKET
4-5-4 H906125000 PIN
4-5-5 N043120564 SCREW
4-6 H906109700 SUPPORT
4-7 H906109800 PIN
4-8 H130135102 STRIP
4-9 H906125102 SPRING
4-10 H906125200 SPRING
4-11 H906161701 HOLDER
4-12 N015870302 BOLT
4-14 N015870458 BOLT
4-15 N015890326 Bolt m6x25
4-16 N015890842 Bolt
4-17 N030090013 WASHER
4-18 N030100020 WASHER
4-19 N030108001 WASHER
4-22 N043120450 SCREW
4-23 N043120564 SCREW
5 H906110501 TRIM, UPPER
6 H906110601 TRIM, FRONT
7 H906110701 TRIM
8 H906110801 TRIM
10 H906112301 TRIM
11 H906133500 ARM
12 H906136500 ARM REST , RIGHT
12-1 H906134700 BOLT, SPECIAL
12-2 H906136100 ARMREST, RIGHT
12-2-1 H909066016 COVER
12-3 H906136600 MECHANISM
12-3-1 H906134100 PROFILE
12-3-2 H906135500 STUD
12-3-3 H906135600 SPRING
12-3-4 H906135700 BEARING
12-3-5 H906135800 BEARING
12-3-6 H906130500 ARM
12-3-7 H906136800 PROFILE
13 N015870446 BOLT
16 N044720661 SCREW
18 N044720662 SCREW
19 N044720665 SCREW
20 N044720666 SCREW
21 N044720667 SCREW
24 H130321012 ISOLATION SPONGE
25 H130135102 STRIP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
