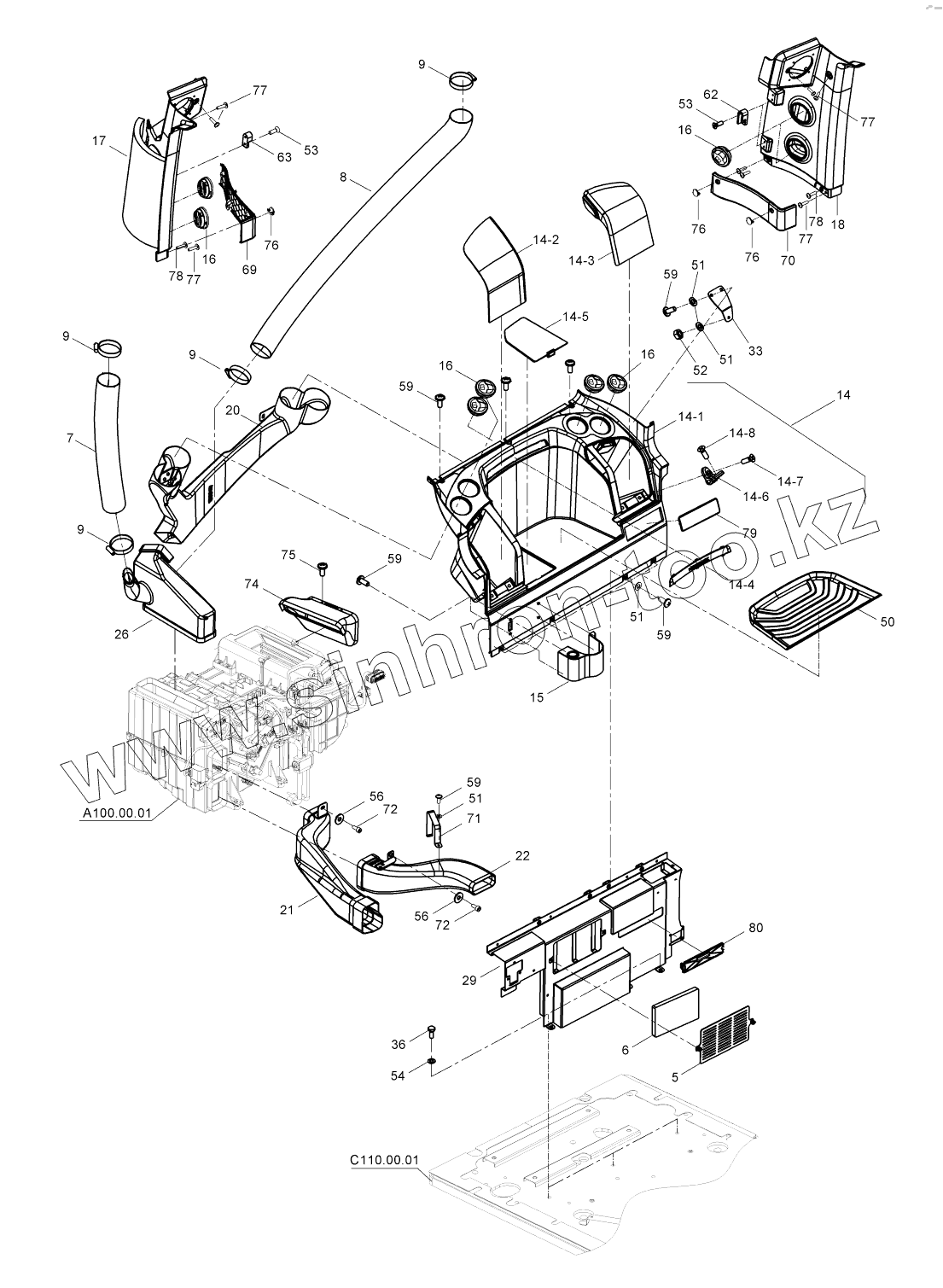

Каталог запасных частей к технике: Hidromek HMK 230LC3. CONSOLE ASSY, REAR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
6
7
8
9
9
9
9
14
14-1
14-2
14-3
14-4
14-5
14-6
14-7
14-8
15
15
16
16
16
17
18
20
21
22
26
29
33
36
50
51
51
51
51
52
53
53
54
56
56
59
59
59
59
59
62
63
69
70
71
72
72
74
75
76
76
76
77
77
77
77
78
78
79
80
Позиция на иллюстрации Заводской номер детали Название детали
5 H906199300 COVER
6 F2810112 FILTER, AC
7 H906121300 HOSE
8 H906121400 HOSE
9 N074325070 CLAMP
14 H906117001 TRIM , REAR
14-1 H906117101 TRIM, REAR
14-2 H906117201 COVER
14-3 H906117301 COVER
14-4 H906117401 TRIM
14-5 H906117501 COVER
14-6 H906118500 HINGE
14-7 N043701298 SCREW
14-8 N043721262 SCREW
15 H906117601 HOLDER
16 F2520514 AIR VENT
17 H906161101 TRIM , RIGHT
18 H906161201 TRIM , LEFT
20 H906199600 DUCT
21 H906197400 DUCT
22 H906152400 DUCT
26 H906199900 DUCT
29 H906148000 COVER
33 H906138500 BRACKET
36 N010232462 Bolt
50 H906139000 FLOOR MAT
51 N030100011 Washer
52 N023570146 NUT
53 N043700976 SCREW
54 N030100020 WASHER
56 N030020004 WASHER
59 N044720662 SCREW
62 H906142000 STOPPER
63 H906142200 STOPPER
69 H906161301 COVER, RIGHT
70 H906161401 COVER, LEFT
71 H906199500 PLATE
72 N015870158 SCREW
74 H906197200 DUCT
75 N044720663 CSREW
76 H906105701 COVER
77 N044720666 SCREW
78 N049561282 SCREW
79 H906195700 COVER
80 H906151300 COVER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
