Каталог запасных частей к технике: Hidromek HMK 230LC3. CENTRALIZED LUBRICATION SYSTEM 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1-1
1-2
1-3
1-4
1-4
1-5
1-6
1-7
1-8
1-9
1-10
1-11
1-12
1-13
2
2
2-1
2-2
2-3
2-4
2-5
2-6
3
4
6
7
8
37
38
38
38
39
40
41
42
43
44
45
46
47
47
48
48
50
50
50
50
50
50
51
52
53
54
55
55
55
56
56
57
57
58
58
58
58
58
59
59
59
59
59
59
59
59
59
59
60
60
60
60
60
61
61
62
63
63

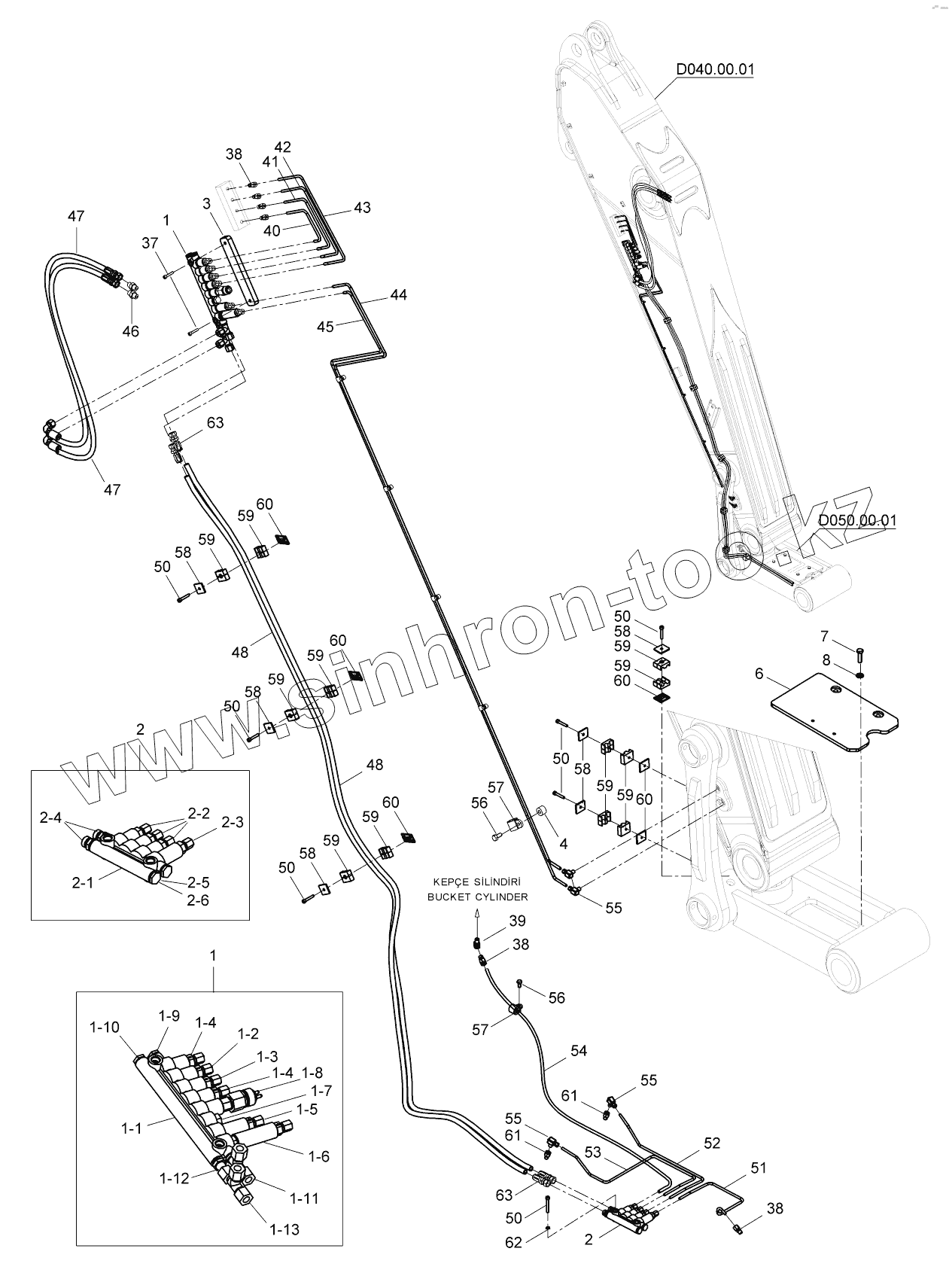

Позиция на иллюстрации Заводской номер детали Название детали
1 H349085015 BLOCK ASSY
1-1 H259085068 BLOCK
1-2 H259085048 VALVE, METERING
1-3 H259085027 VALVE, METERING
1-4 H209085028 VALVE, METERING
1-5 H259085021 VALVE, METERING
1-6 H239085021 VALVE, METERING
1-7 H259085062 PLUG
1-8 H259085049 SWITCH, PRESSURE
1-9 H259085063 PLUG
1-10 H259085064 WASHER
1-11 H259085072 FITTING, TEE
1-12 H259085073 FITTING
1-13 H259085074 FITTING, TEE
2 H349085014 BLOCK ASSY
2-1 H259085019 BLOCK
2-2 H259085027 VALVE, METERING
2-3 H259085021 VALVE, METERING
2-4 H259085094 FITTING
2-5 H259085063 PLUG
2-6 H259085064 WASHER
3 H230601200 BRACKET
4 H230601400 WASHER, SPECIAL
6 H340601401 GUARD W.A.
7 N010232498 BOLT
8 N030810015 Washer
37 H349085027 BOLT
38 H349085030 FITTING
39 H349085003 FITTING, ELBOW
40 H349085103 PIPE
41 H349085104 PIPE
42 H349085105 PIPE
43 H349085106 PIPE
44 H349085107 PIPE
45 H349085108 PIPE
46 H349085050 FITTING
47 H349085058 HOSE
48 H349085059 HOSE
50 H349085011 BOLT
51 H349085099 PIPE
52 H349085100 PIPE
53 H349085101 PIPE
54 H349085102 HOSE ASSY
55 H349085007 FITTING, ELBOW
56 H349085002 SCREW
57 H349085008 CLAMP
58 H349085053 PLATE
59 H349085046 CLAMP
60 H349085047 PLATE
61 H349085009 FITTING
62 H349085004 WASHER
63 H349085054 HOSE FITTING
K H230600100 KIT, AUTOMATIC CENTRAL LUBRICATION
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
