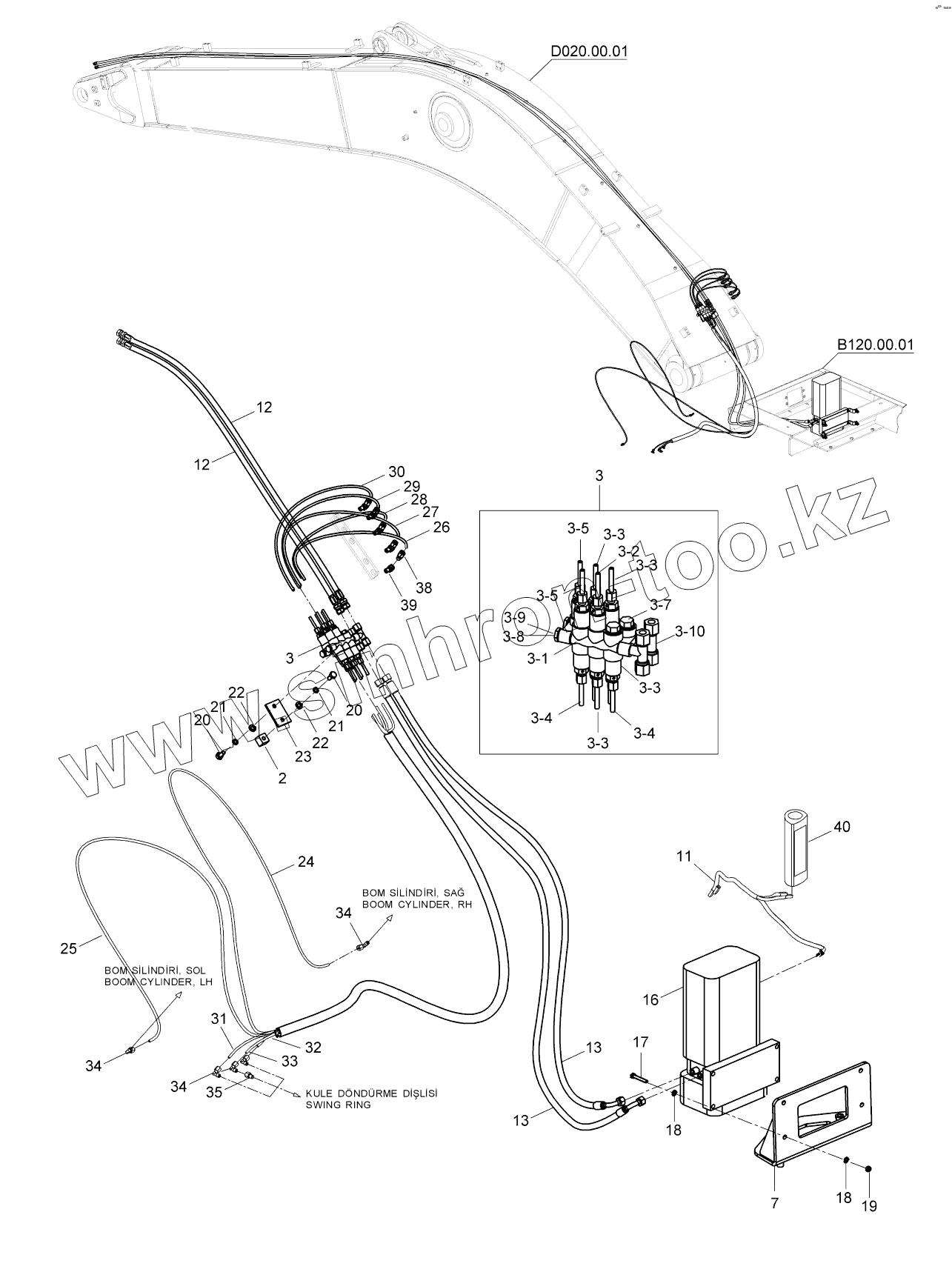

Каталог запасных частей к технике: Hidromek HMK 230LC3. CENTRALIZED LUBRICATION SYSTEM 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
3
3-1
3-2
3-3
3-3
3-3
3-3
3-4
3-4
3-5
3-5
3-7
3-8
3-9
3-10
7
12
12
13
13
16
17
18
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
2 H230601100 PLATE
3 H349085017 BLOCK ASSY
3-1 H259085066 BLOCK
3-2 H259085048 VALVE, METERING
3-3 H259085067 VALVE, METERING
3-4 H209085028 VALVE, METERING
3-5 H259085060 VALVE, METERING
3-7 H259085062 PLUG
3-8 H259085063 PLUG
3-9 H259085064 WASHER
3-10 H349085052 FITTING, TEE
7 H410605500 PLATE
12 H349085056 HOSE
13 H349085057 HOSE
16 H349085016 PUMP, GREASE
17 H349085041 BOLT
18 H349085012 WASHER
19 H349085042 NUT
20 H259085005 BOLT
21 H349085037 WASHER
22 H349085036 WASHER
23 H349085032 BRACKET
24 H349085084 PIPE
25 H349085085 PIPE
26 H349085086 PIPE
27 H349085087 PIPE
28 H349085088 PIPE
29 H349085089 PIPE
30 H349085090 PIPE
31 H349085091 PIPE
32 H349085092 PIPE
33 H349085093 PIPE
34 H349085031 FITTING, ELBOW
35 H349085009 FITTING
38 H349085030 FITTING
39 H349085003 FITTING, ELBOW
40 H349085018 INDICATOR
K H230600100 KIT, AUTOMATIC CENTRAL LUBRICATION
