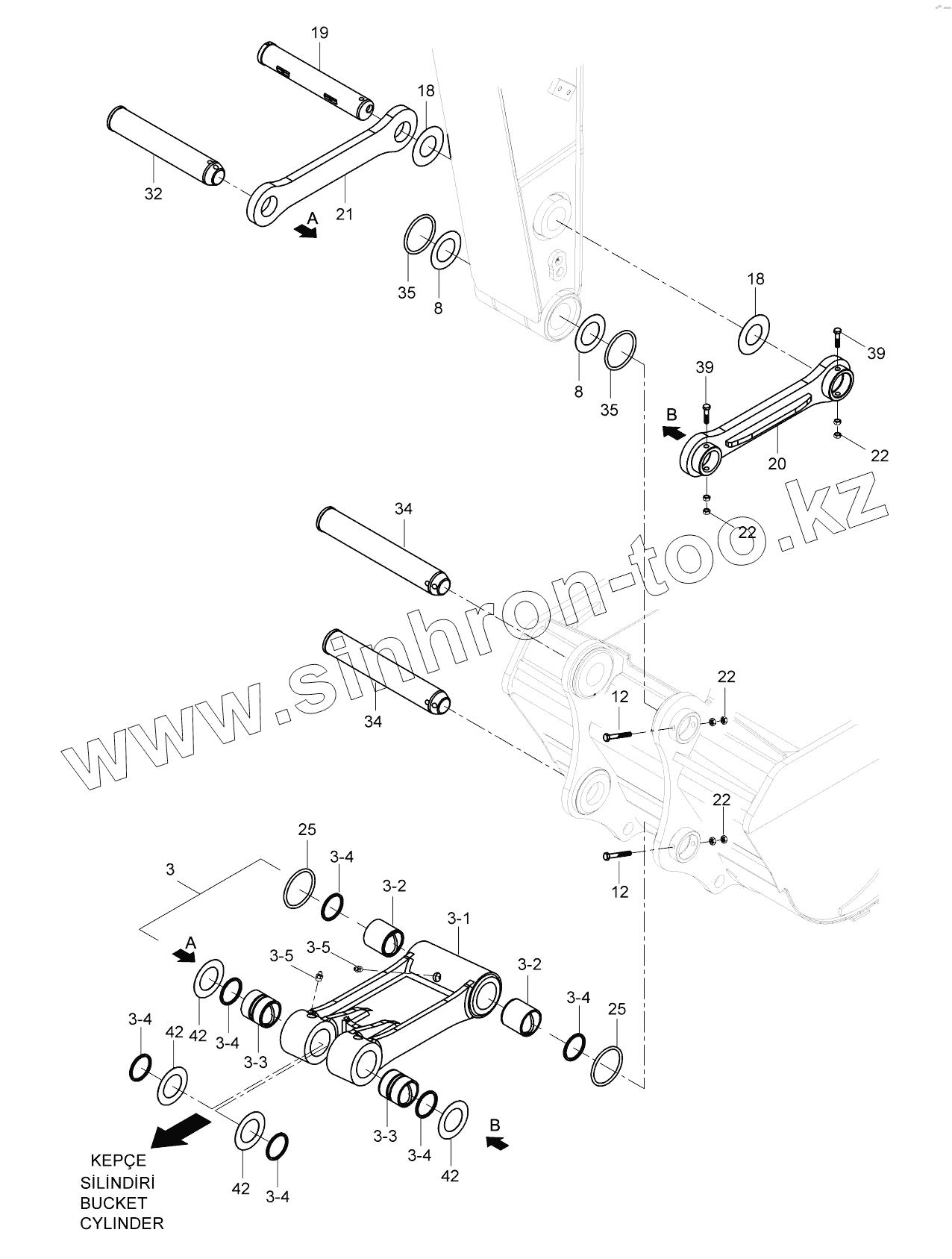

Каталог запасных частей к технике: Hidromek HMK 230LC3. BUCKET LINKAGE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
3-1
3-2
3-2
3-3
3-3
3-4
3-4
3-4
3-4
3-4
3-4
3-5
3-5
8
8
12
12
18
18
19
20
21
22
22
22
22
25
25
32
34
34
35
35
39
39
42
42
42
42
Позиция на иллюстрации Заводской номер детали Название детали
3 H345400501 LINK
3-1 H345400601 LINK
3-2 H345401100 Bushing
3-3 H345401200 Bushing
3-4 N105809505 SEAL, WIPER
3-5 N081110000 GREASE NIPPLE
8 N082081141 SHIM
12 N010381418 Bolt
18 N082071151 SHIM
19 H345001702 Pin
20 H345400101 Yoke W.A., L/H
21 H345400201 Yoke W.A., R/H
22 N023570314 NUT
25 H345303400 O-Ring
32 H345001900 Pin
34 H345002000 Pin
35 H345002100 O-Ring
39 N010381406 BOLT
42 N082081151 SHIM
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
