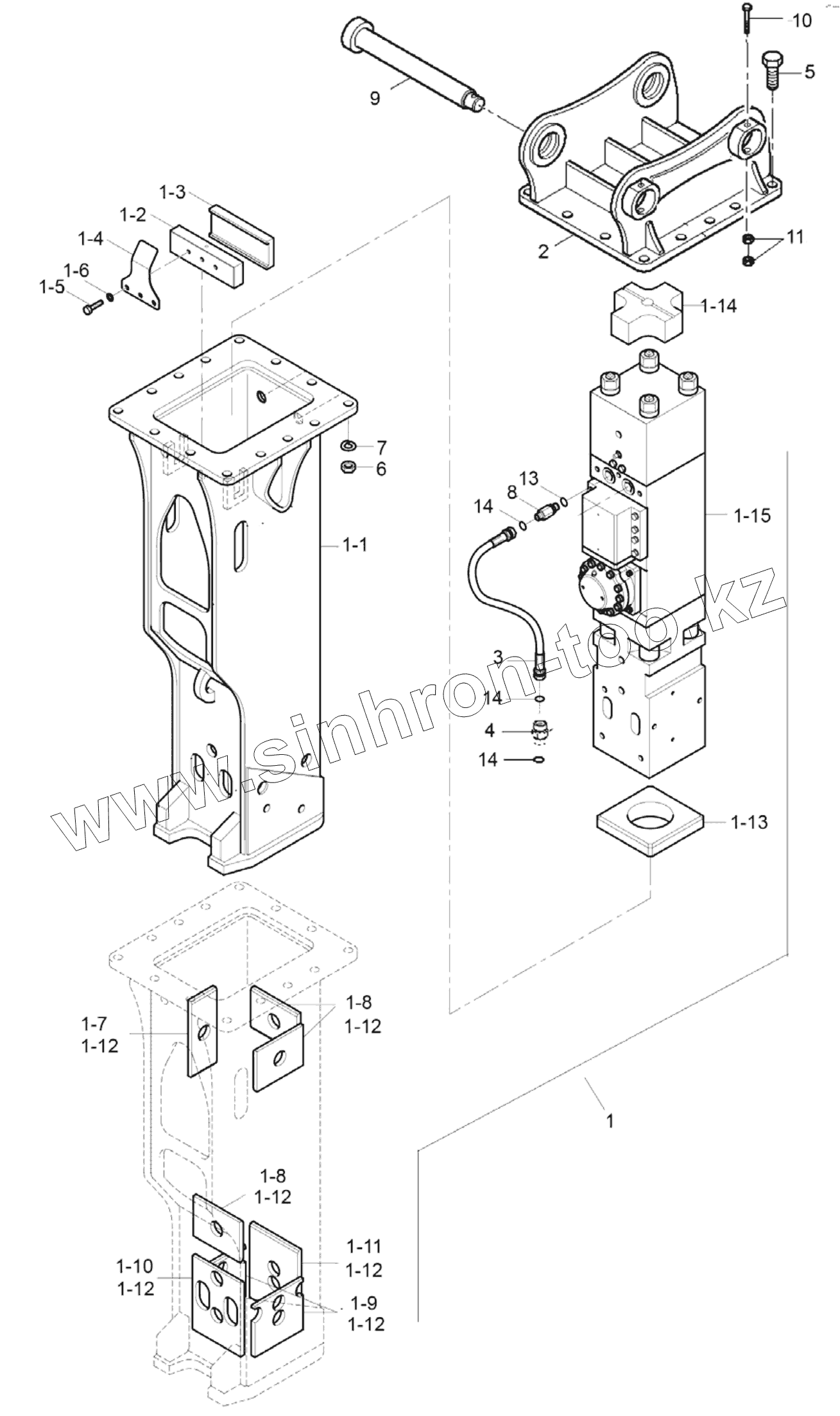

Каталог запасных частей к технике: Hidromek HMK 230LC3. BREAKER MOUNTING (B230, OP)

Тип техники

Марка

Модель

Схема

1

1-1

1-2

1-3

1-4

1-5

1-6

1-7

1-8

1-8

1-9

1-10

1-11

1-12

1-12

1-12

1-12

1-12

1-12

1-13

1-14

1-15

2

3

4

5

6

7

8

9

10

11

13

14

14

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H340126100		BREAKER
1-1	H349070585		HOUSING
1-2	H349070586		ROD
1-3	H349070587		PLATE
1-4	H349070588		PLATE
1-5	H349070589		BOLT
1-6	H259070550		WASHER
1-7	H349070594		MOUNT
1-8	H349070595		MOUNT
1-9	H349070596		MOUNT
1-10	H349070597		MOUNT
1-11	H349070598		MOUNT
1-12	H259070597		O-RING
1-13	H349070033		MOUNT
1-14	H349070034		MOUNT
1-15	H349070602		HOUSING
2	H340126000		BRACKET
3	H340122200		HOSE
4	H340122001		FITTING
5	H349070591		BOLT
6	H239070072		NUT
7	H239070073		WASHER
8	N16K130130		FITTING
9	H340112000		PIN
10	N010381418		Bolt
11	N023570314		NUT
13	H259070524		O-RING
14	H239070084		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
