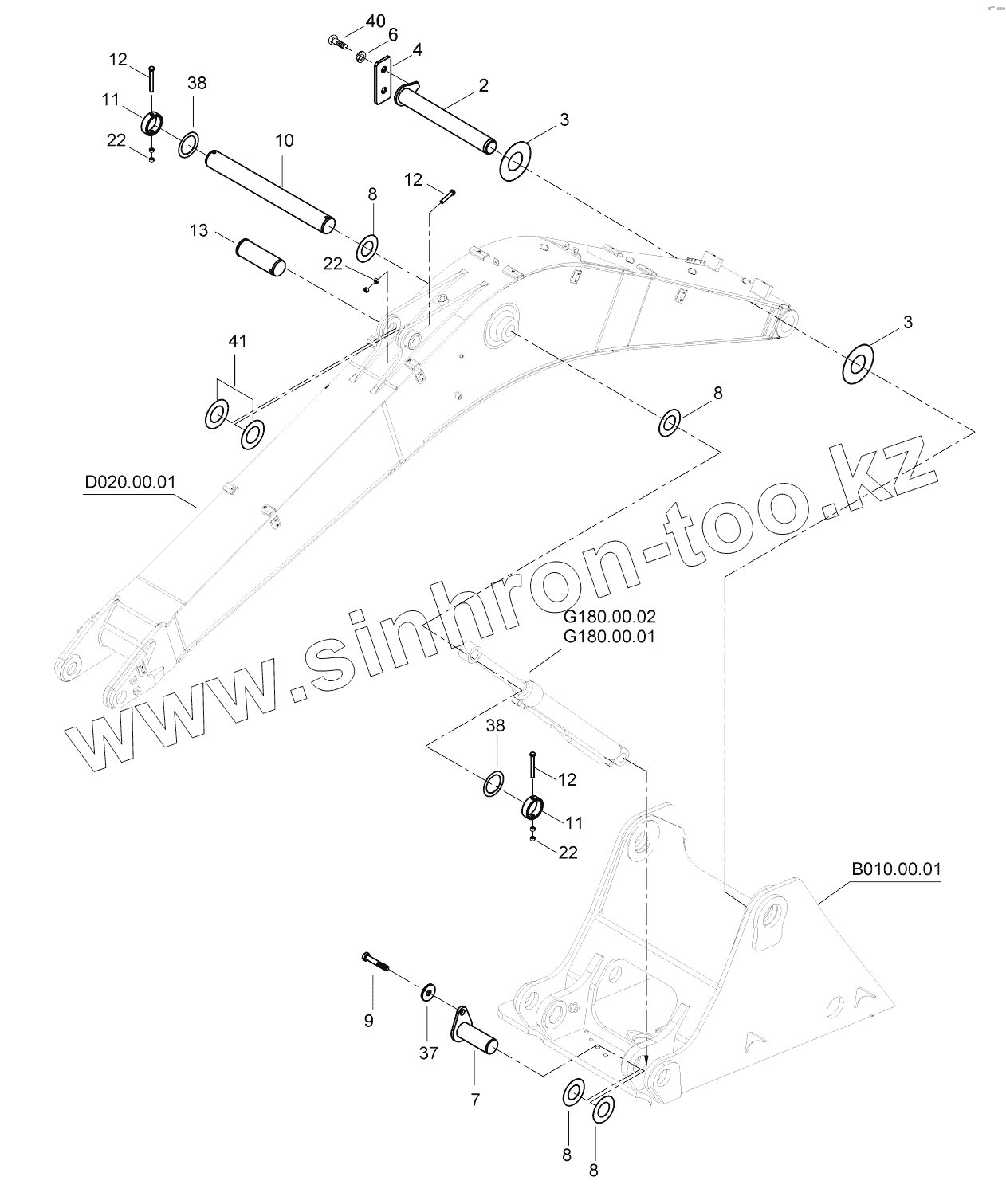

Каталог запасных частей к технике: Hidromek HMK 230LC3. BOOM MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
3
3
3
3
3
3
3
3
3
3
3
4
6
7
8
8
8
8
9
10
11
11
12
12
12
13
22
22
22
37
38
38
40
41
Позиция на иллюстрации Заводской номер детали Название детали
2 H335000200 PIN
3 N082101192 SHIM
3 N0821011925 SHIM
3 N0821011915 SHIM
3 N082101191 SHIM
4 H345000500 Plate
6 N030810002 Washer
7 H345000601 Pin Ass'y
8 N082081141 SHIM
9 N010233530 BOLT
10 H335000900 PIN
11 H905000500 COLLAR
12 N010381418 Bolt
13 H345001100 Pin
22 N023570314 NUT
37 H345002700 Support, Washer
38 N082081121 SHIM
40 N010233578 Bolt
41 N082081161 SHIM
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
